Stereo PIV

Brand:

Velocimetro stereoscopico

Il PIV stereoscopico viene utilizzato per misurare il campo di velocità istantaneo tridimensionale di un flusso in un’area di interesse illuminata da una lama laser. Rispetto al PIV 2D, il PIV stereoscopico fornisce una migliore comprensione del flusso perché offre una visione della struttura tridimensionale all'interno del piano.

Conosciuto anche come 3D-PIV, si basa sul principio dell’imaging stereoscopico: due telecamere visualizzano il piano con diverse angolazioni e viene utilizzata una calibrazione 3D per estrarre il dato di velocità.

Applicazioni

  • Flussi tridimensionali inclusi strati di taglio, scie e strati limite
  • Applicazioni in galleria del vento e acqua
  • Studi sulle turbolenze

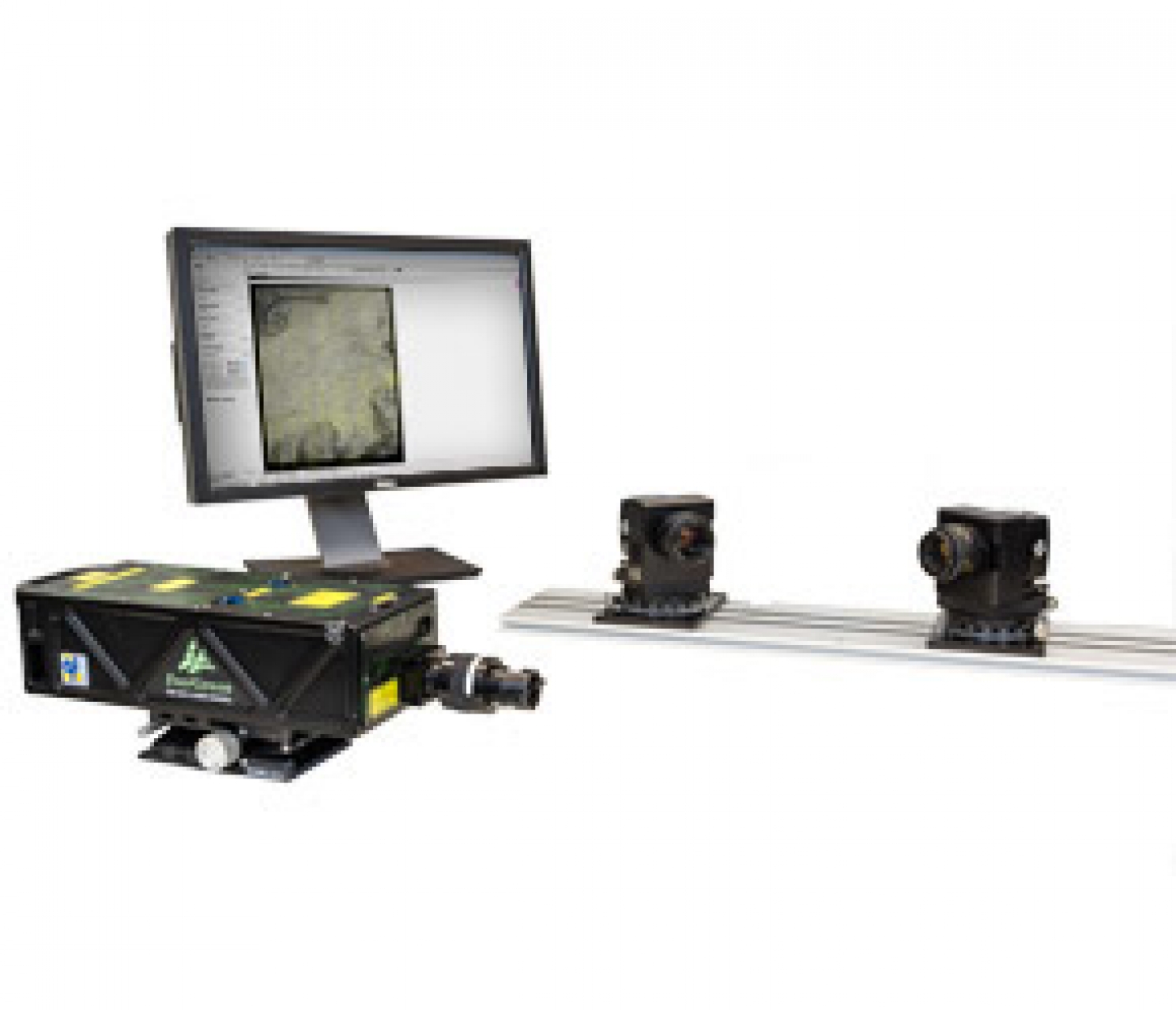

Componenti del sistema

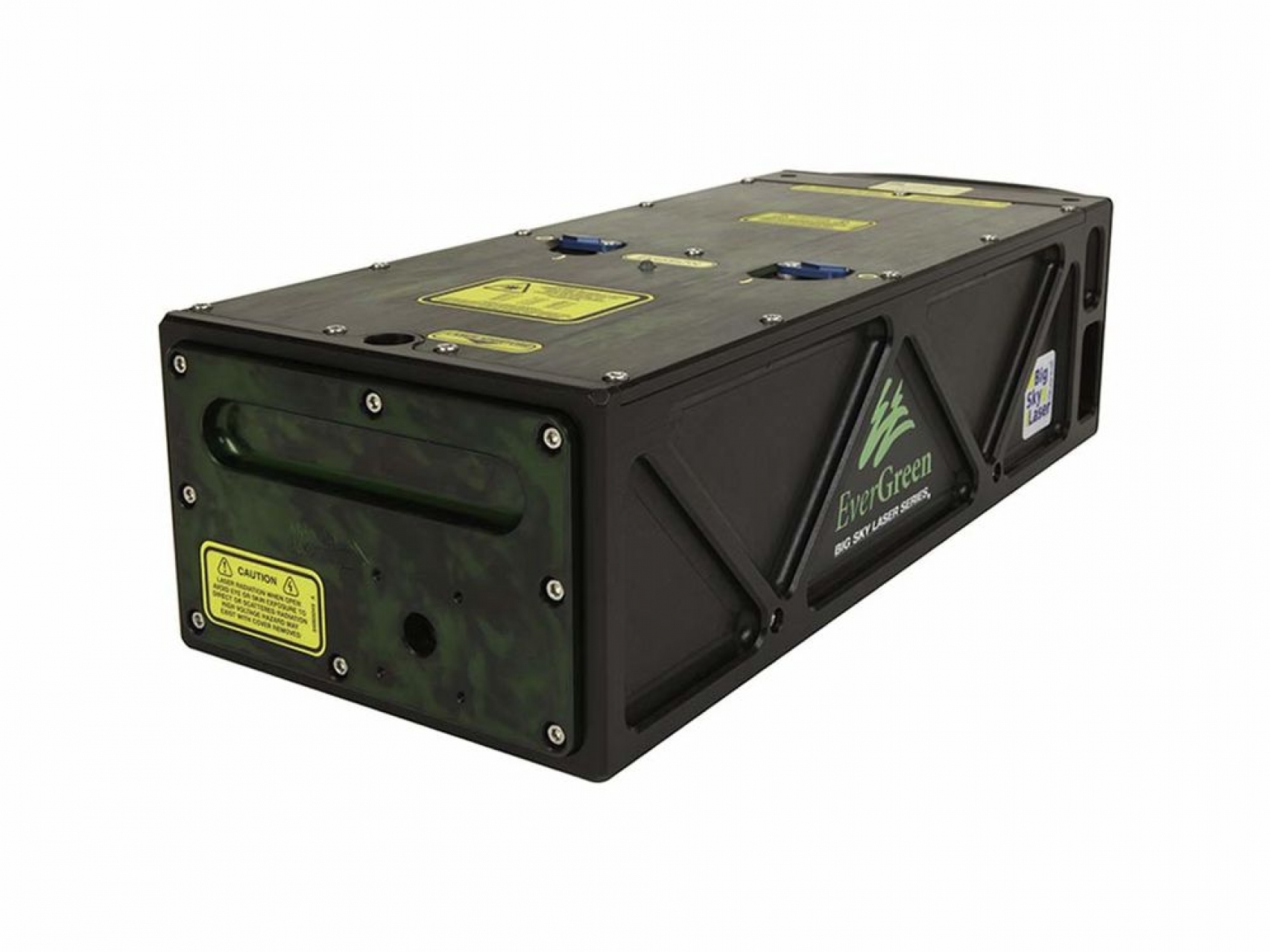

  • Doppio impulso laser PIV (tipicamente Nd:YAG o Nd:YLF)
  • Ottica a foglio leggero (es. Model 610026)
  • 2 videocamere PIV con telaio (il modello specifico dipende dall'applicazione)
  • Kit d’assemblaggio Stereo-PIV
  • Ottica a foglio leggero (e braccio luce laser opzionale)
  • Pacchetto software di acquisizione, analisi e visualizzazione dei dati INSIGHT™ 4G-2DTR
  • Sincronizzatore LaserPulse™ (Model 610036)
  • Generatore di particelle (es. Model 9307)
