PIV 2D-3C

In alcune applicazioni, è essenziale misurare tutte e tre le componenti di velocità all'interno del piano (2D-3C). Per coprire tutte e tre le componenti di velocità dei flussi complessi, il sistema di misurazione deve scalare anche in termini di complessità: il foglio luminoso viene ora osservato con due telecamere da diverse angolazioni. Questo approccio stereoscopico consente di ricombinare la terza componente (fuori dal piano) della velocità fuori dai campi di velocità planari di ciascuna telecamera. Una richiesta hardware leggermente aumentata, così come una maggiore quantità di dati grezzi generati, rendono l'approccio PIV stereoscopico un po' più difficile.

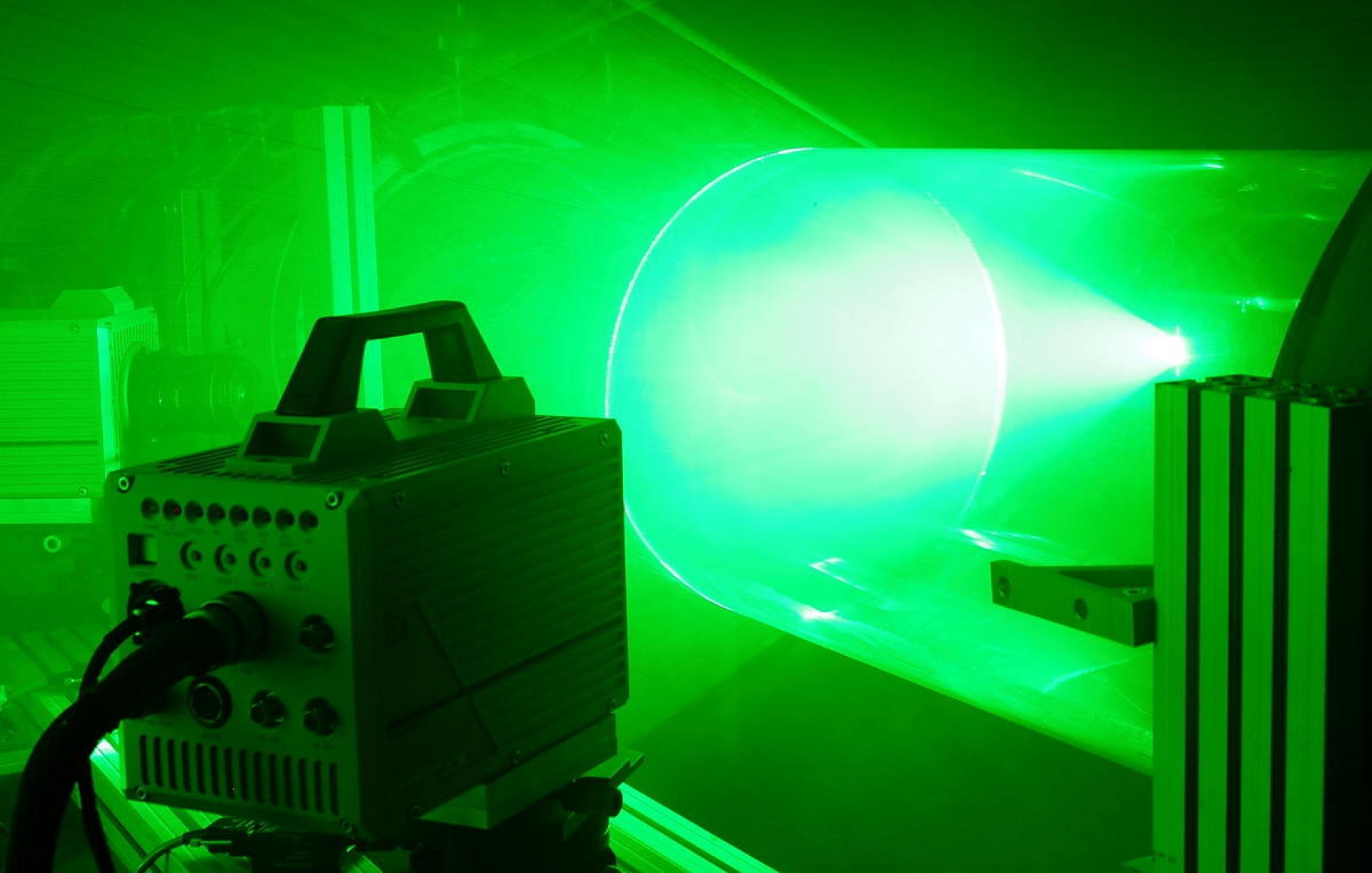

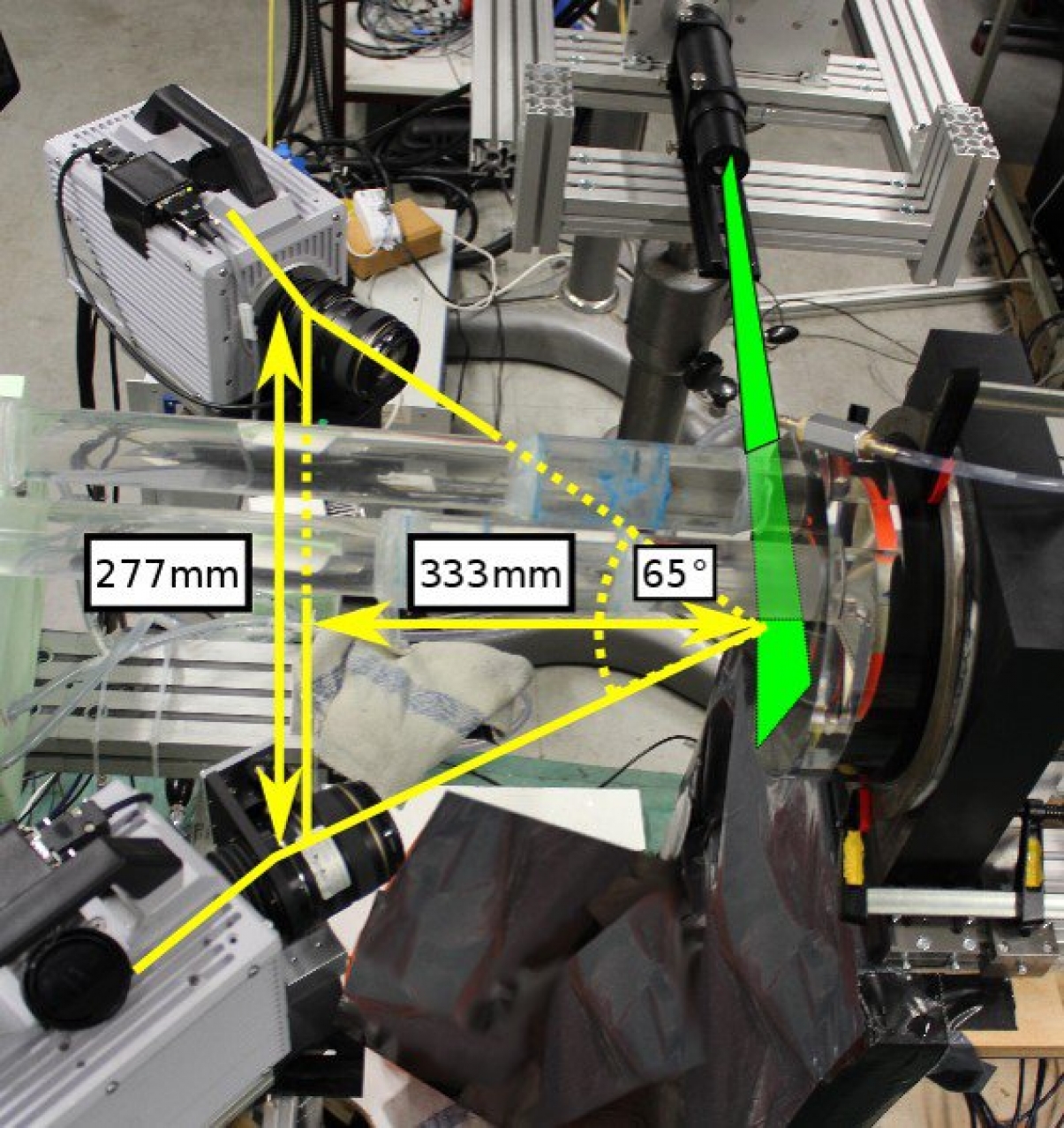

Per ricostruire la terza componente di velocità dai due angoli di visione devono soddisfare la condizione di Scheimpflug. Ciò può essere facilmente ottenuto con l'aiuto dei supporti inclinabili ILA.

Rispetto al PIV 2D-2C, questa configurazione richiede una fotocamera aggiuntiva, due supporti inclinabili, una calibrazione leggermente più complessa e un ulteriore livello di software. Il vantaggio è l'informazione del campo di flusso planare in tutte e tre le dimensioni spaziali.
