Nei laboratori che gestiscono campagne di prova seriali, la correlazione digitale di immagini 3D perde parte del suo vantaggio ogni volta che il sistema deve essere smontato, riallineato e ricalibrato da capo. Il sistema Blue Hawk è progettato per eliminare questo problema: un'architettura meccanica super-rigida che mantiene la calibrazione valida nel tempo, prova dopo prova, senza riconfigurare l'ottica a ogni sessione di misura.
Il principio su cui si basa il Blue Hawk è semplice: separare la fase di configurazione del sistema da quella di acquisizione. Una volta definito il campo di vista (FOV) e impostato il modello di calibrazione stereo, il sistema può essere riposizionato e riutilizzato su prove identiche senza dover ripetere la procedura da zero. Questo si traduce in un risparmio reale di tempo di laboratorio, soprattutto nelle campagne di caratterizzazione materiali dove si lavora su serie di provini con geometria costante.

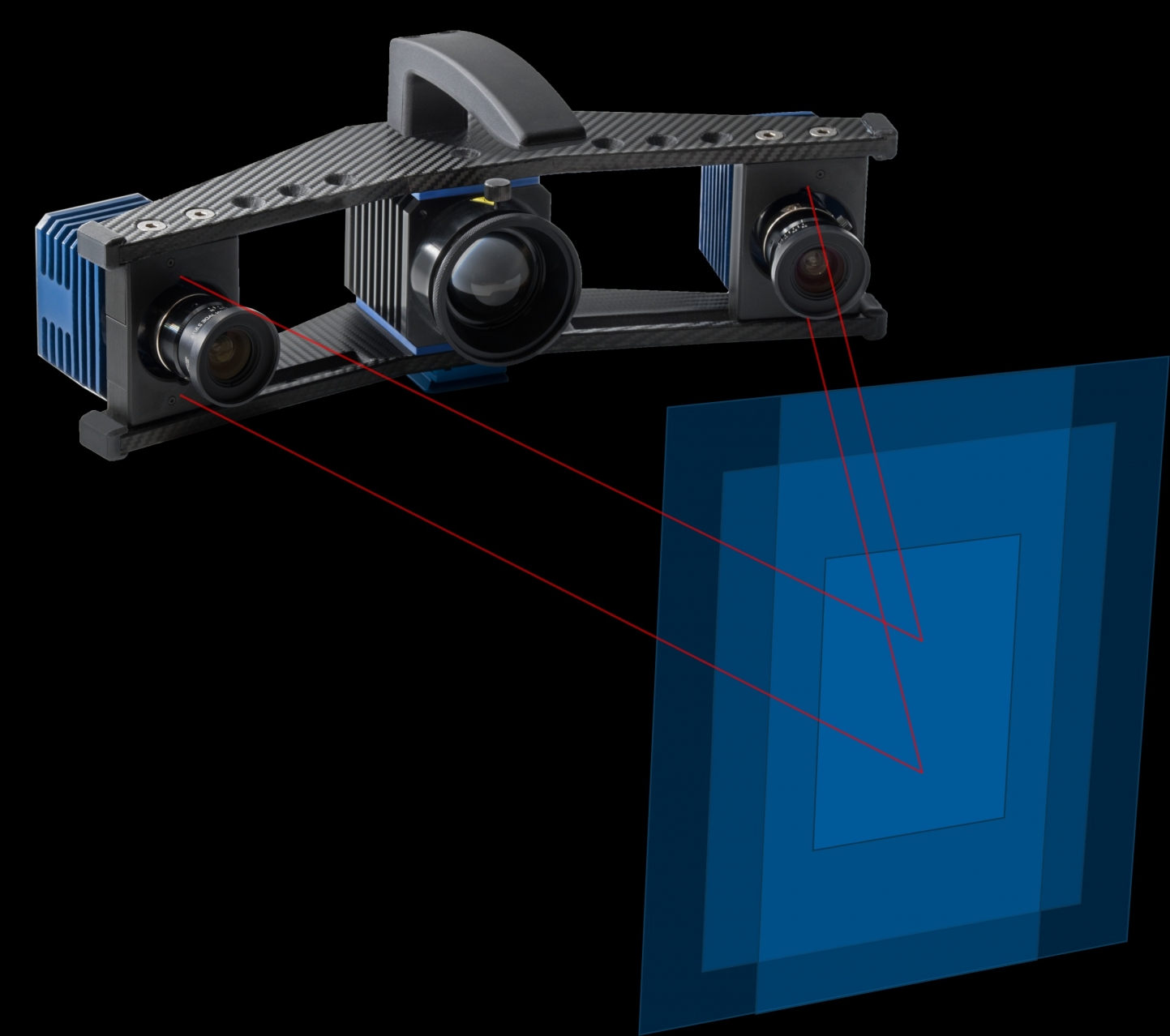

La rigidità meccanica dell'architettura non è un dettaglio costruttivo secondario: è la condizione che rende possibile questo approccio. Il corpo del sistema integra due camere fino a 24,6 megapixel di risoluzione, con una struttura progettata per resistere alle perturbazioni di calibrazione tipiche degli ambienti di laboratorio e dei banchi di prova. Le lenti sono intercambiabili e la baseline è regolabile su quattro posizioni fisse predeterminate, così il passaggio a un campo di vista diverso - in un intervallo che va da 40 a 400 mm - avviene con una procedura standardizzata che non invalida il lavoro di calibrazione già effettuato.

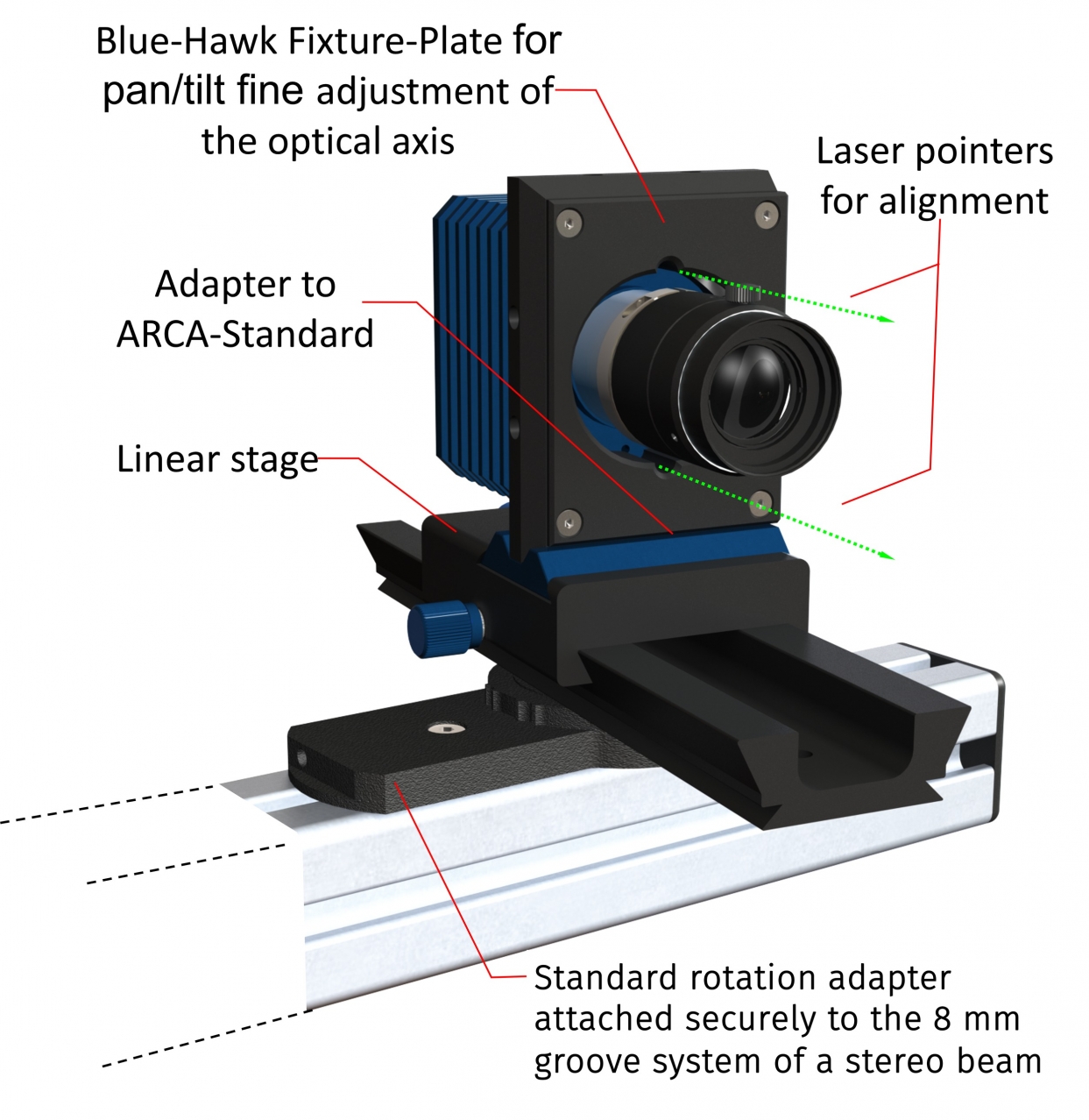

Sul piano applicativo, il Blue Hawk si adatta sia al montaggio diretto sulla traversa di una macchina di trazione - tramite braccio articolato regolabile - sia all'uso su treppiede. Due puntatori laser per camera assistono l'allineamento sull'asse del provino e indicano la distanza di lavoro corretta, mentre la messa a fuoco fine viene gestita tramite uno stage lineare. Il sistema integra un'illuminazione LED blu ad alta potenza con filtro di polarizzazione, compatibile anche con la tecnica a fluorescenza: una soluzione particolarmente utile nelle prove su materiali compositi o nei contesti in cui la riflessione superficiale del campione compromette la qualità dell'acquisizione. L'uscita dati supporta sia la visualizzazione full-field in tempo reale sia l'output come estensometro virtuale o catena di acquisizione dati tradizionale.
24,6 MP
40 - 400 mm
Intercambiabili
