Celle di carico per laminatoi con corpo in acciaio forgiato

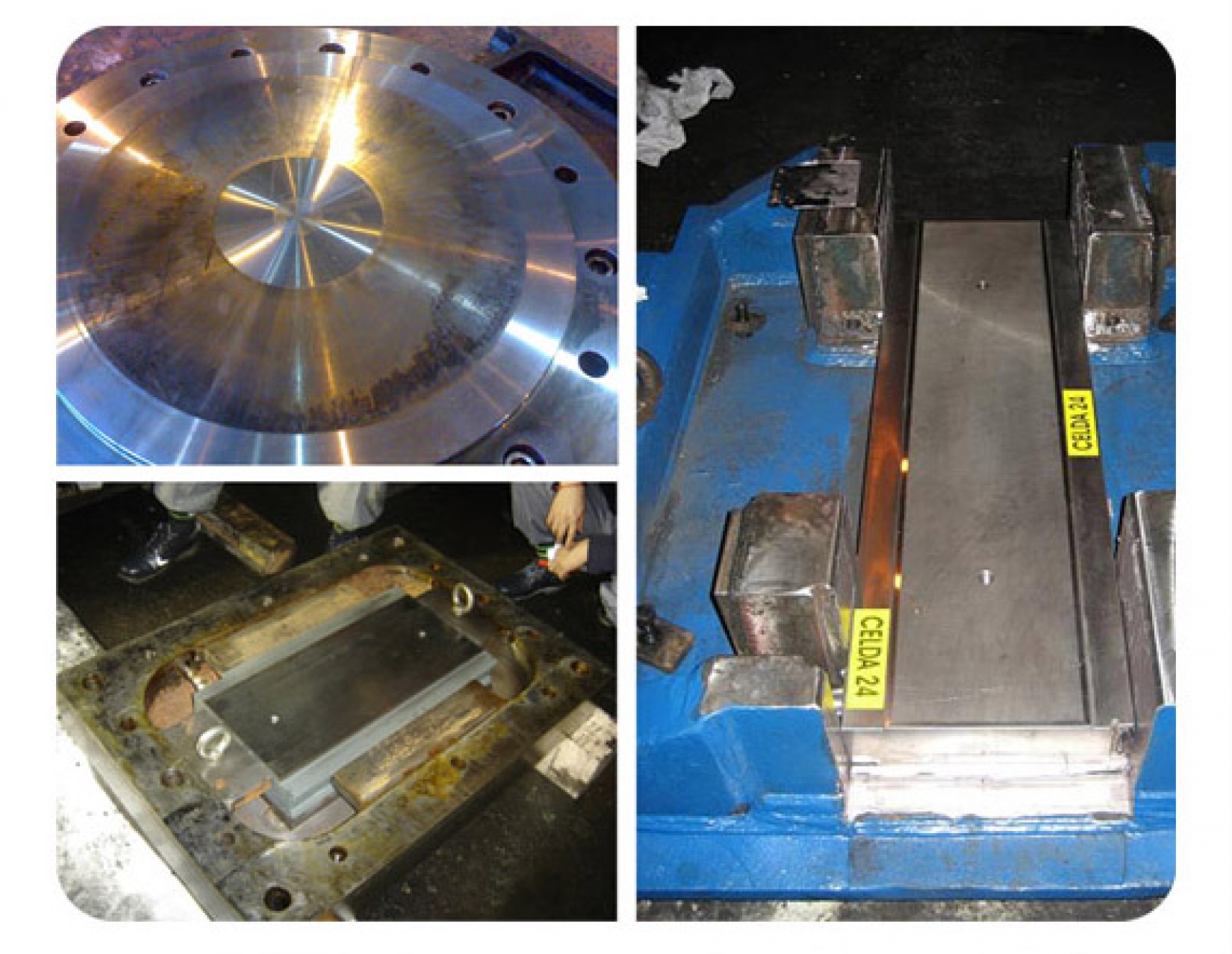

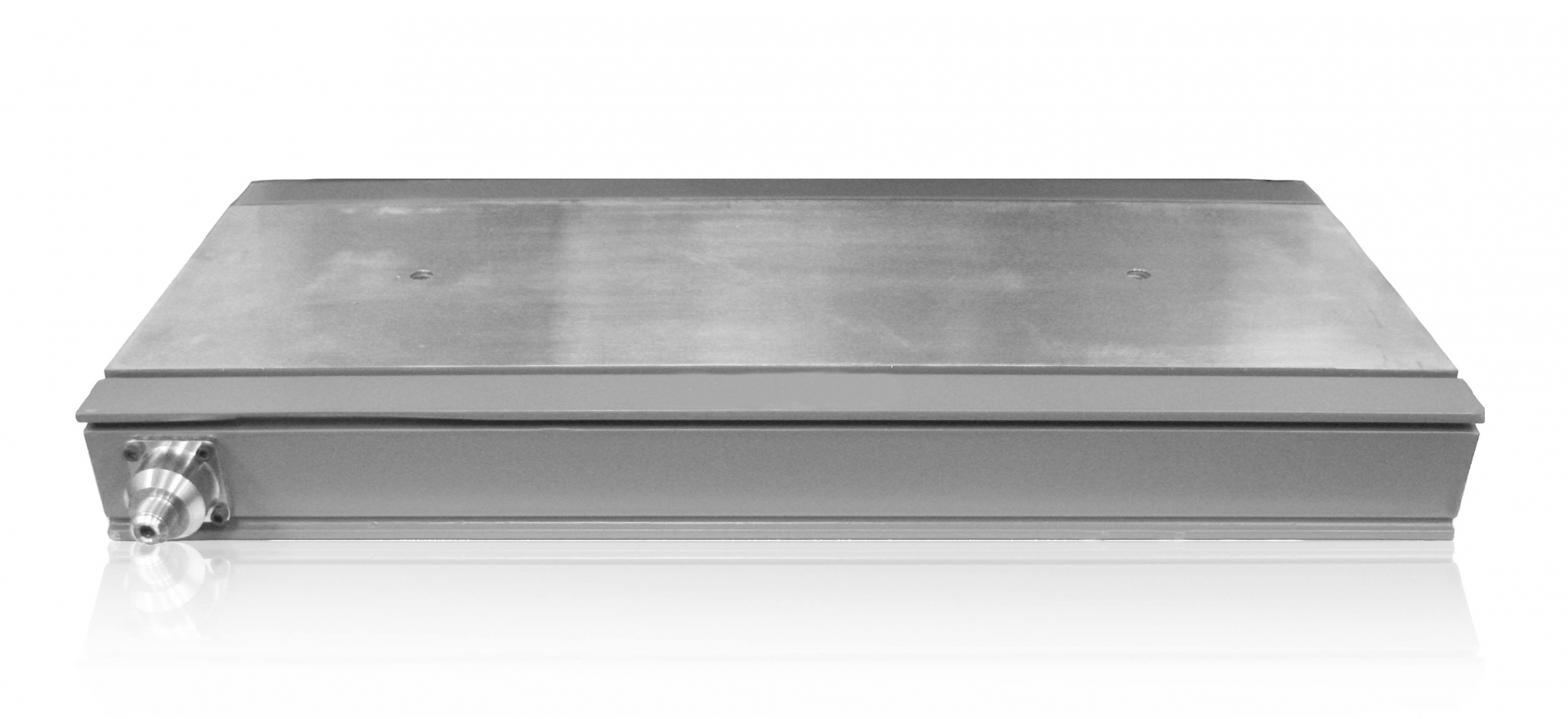

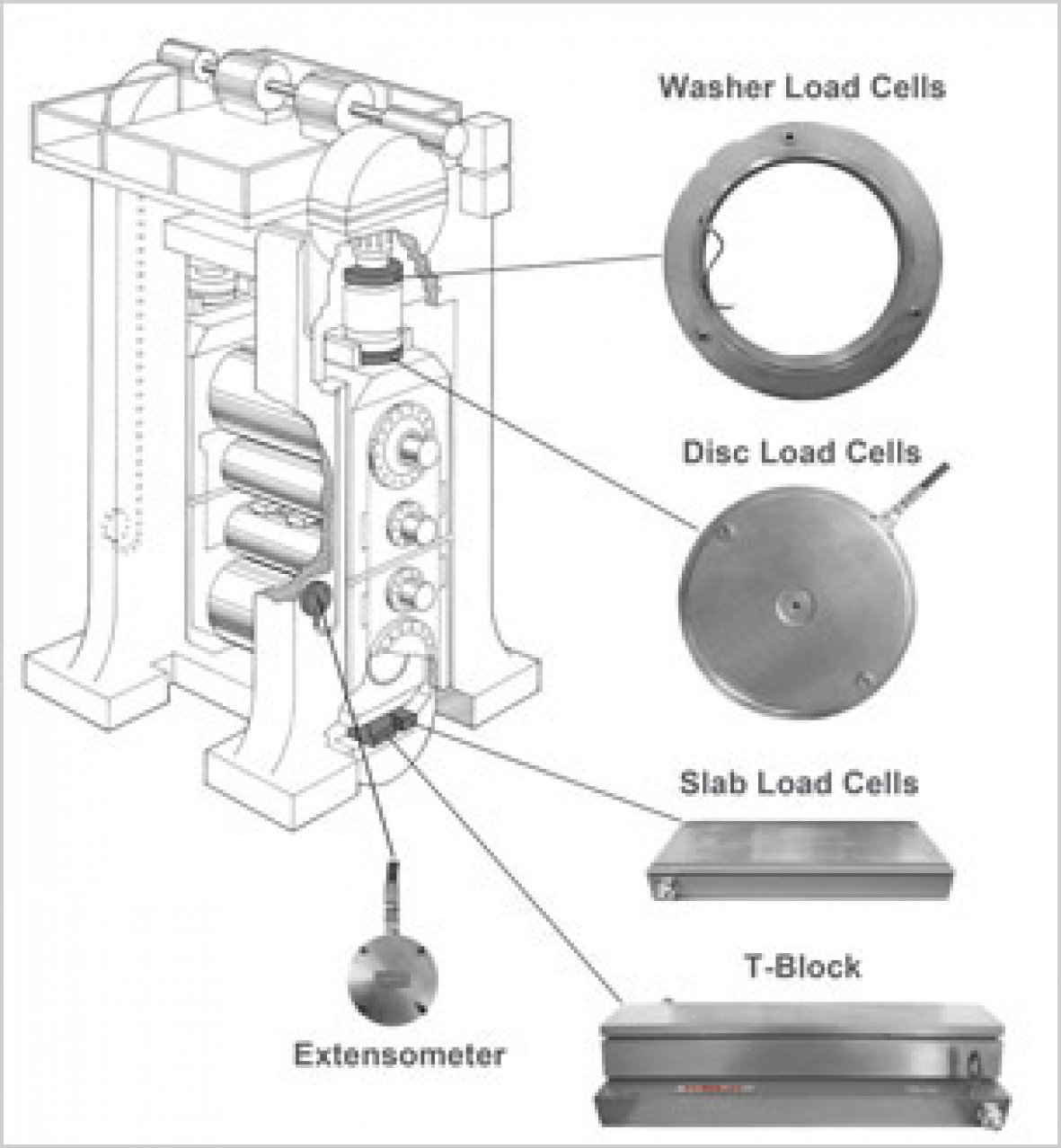

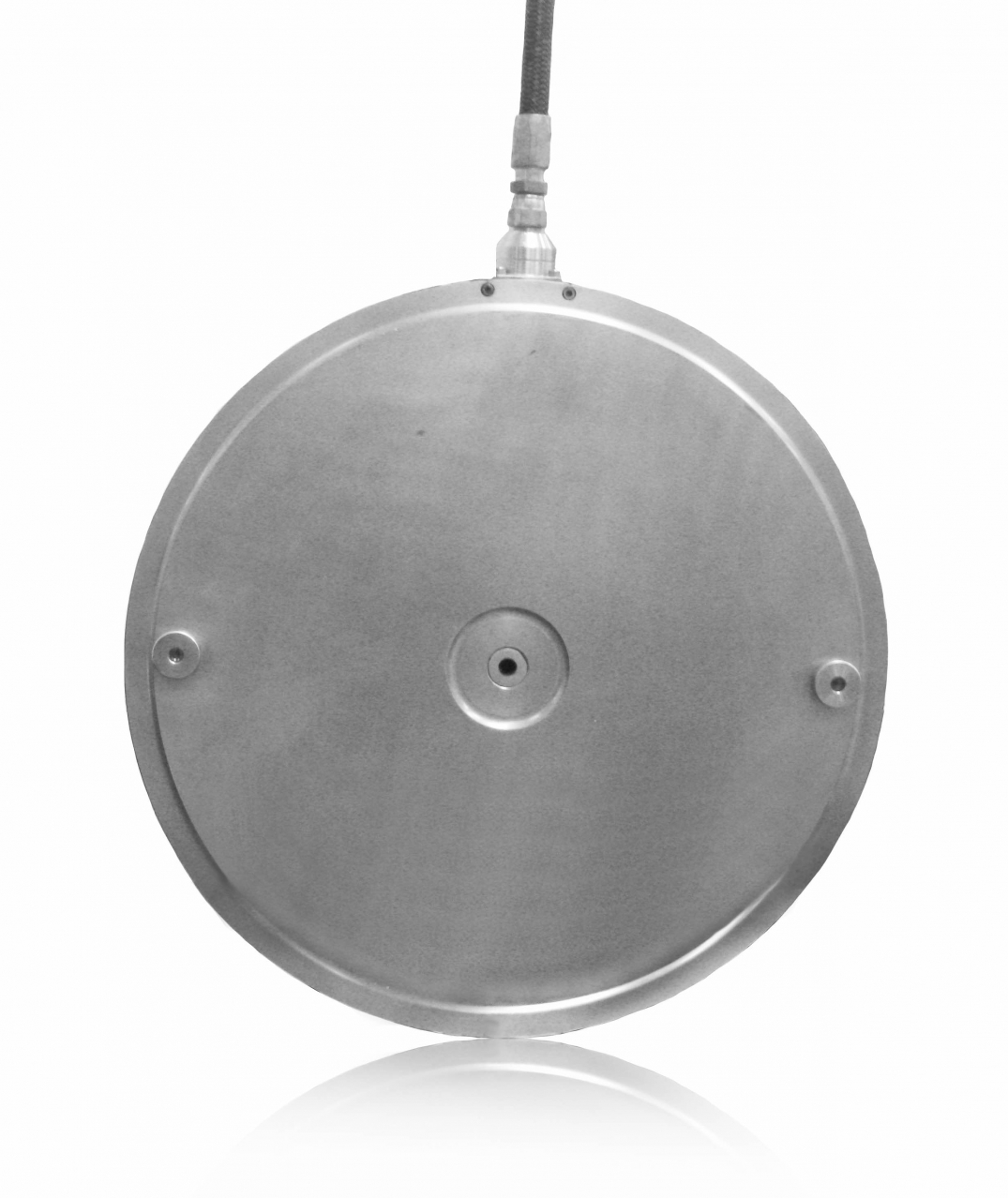

L'elemento sensibile estensimetrico è integrato in un corpo ricavato da forgiato massiccio in acciaio inossidabile: essendo più rigido degli organi che lo circondano, il sensore non introduce cedimenti nella catena di carico e mantiene bassa sensibilità al carico irregolare anche quando la distribuzione di forza sui due montanti non è simmetrica. A questo si aggiungono elevata capacità di sovraccarico, alta precisione e compensazione termica, indispensabili dove il ciclo dell'impianto è severo e continuo. La gamma comprende quattro tipologie costruttive, scelte in funzione del punto di installazione: le celle ad anello si collocano sopra la ghiera nei laminatoi con screwdown elettromeccanico, le celle a disco sopra il chock superiore, le celle rettangolari e le celle T-Block sotto il rocker block. Ogni cella viene dimensionata sui disegni della gabbia specifica, con disegno di installazione dettagliato e piastre di carico realizzabili su specifica. Sul costo di esercizio incidono due elementi: la garanzia di 5 anni contro guasti di qualsiasi natura e la rigenerabilità a fine vita, che riporta la cella a prestazioni di primo impianto in tempi e costi inferiori alla sostituzione, mantenendo la copertura di garanzia. Dove aprire il castello non è praticabile, la forza può essere ricavata indirettamente dalla deformazione dei montanti, con accuratezza inferiore alla misura diretta. Per il tiro del nastro sono indicate le celle per rulli di misura tensiometrici; per geometrie fuori standard esistono le soluzioni progettate su misura. Il quadro completo è nella panoramica sui sensori per la misura di forza statica e dinamica.
