L'Industrial Process Interface è il modulo che porta i dati di una termocamera PI o Xi nel controllo di processo: uscite analogiche, relè di allarme e ingressi per comandare la termocamera dall'impianto. Accanto all'interfaccia I/O sono disponibili cavi di processo standard e kit fieldbus EtherNet/IP e Modbus TCP per le Xi e i CSvision.
La versione per termocamere USB native, cioè serie PI, Xi 400 e Xi 640, offre tre uscite analogiche o di allarme 0/4-20 mA, tre relè da 30 V e 400 mA, due ingressi analogici 0-10 V e un ingresso digitale, con isolamento di 500 V AC tra termocamera e processo. Il contenitore IP65 da 122 × 70 × 27 mm lavora da -30 a 85 °C ed è fornito con cavo da 5 m, oppure 10 m, 20 m o 25 cm. La versione per le Xi Ethernet ha gli stessi I/O e si collega in cascata su RS485 fino a tre moduli, cioè nove uscite.
Quando bastano pochi segnali si usa il cavo di processo standard con morsettiera: per PI, Xi 400 e Xi 640 offre un'uscita 0-10 V, un ingresso analogico e uno digitale; per Xi 80, Xi 410 e Xi 1M un'uscita 0/4-20 mA con RS485, in lunghezze da 1 a 10 m e versioni fino a 250 °C.

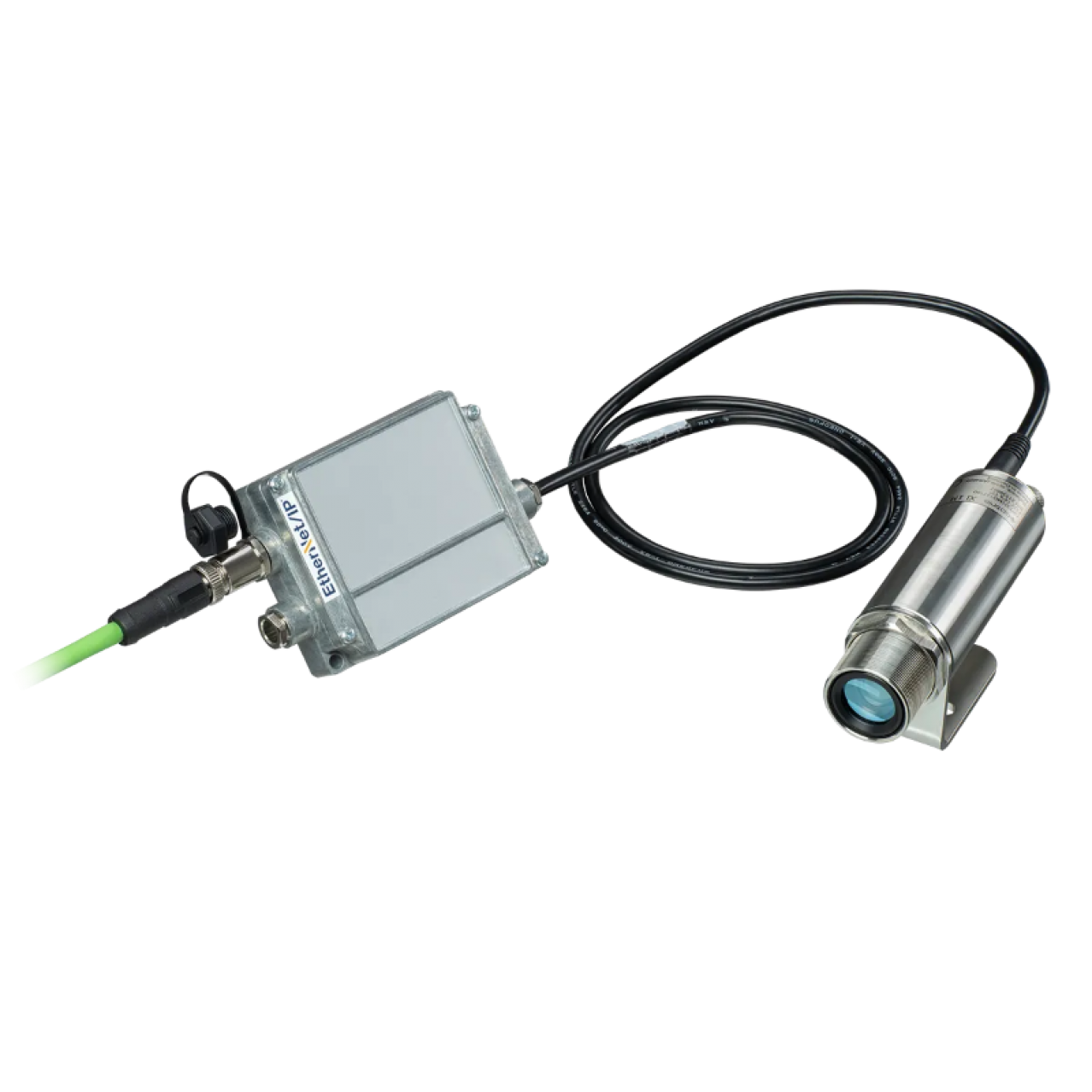

Per il collegamento diretto a PLC, i kit EtherNet/IP e Ethernet TCP/IP e Modbus TCP per Xi e CSvision lavorano fino a 100 Mbit/s in un box IP65 in zama da 122 × 70 × 30 mm, alimentato da 5 a 30 VDC con meno di 0,7 W. I nostri tecnici definiscono con il cliente segnali, protocollo e cablaggio.
serie PI, Xi 400, Xi 640
serie Xi Ethernet, cascata fino a 3 moduli
3 analogiche/allarme 0/4-20 mA, 3 relè 0-30 V / 400 mA
2 analogici 0-10 V, 1 digitale 24 V
da 5 a 24 VDC
500 V AC RMS
122 × 70 × 27 mm, 610 g con cavo da 5 m, IP65
da -30 a 85 °C
1 uscita 0-10 V, 1 ingresso 0-10 V, 1 ingresso digitale, 1 m
uscita 0/4-20 mA, RS485, da 1 a 10 m, fino a 250 °C
serie Xi e CSvision, fino a 100 Mbit/s
da 5 a 30 VDC, < 0,7 W
122 × 70 × 30 mm, 440 g, zama, IP65
