Pirometro video a infrarossi CSvideo 3M monoblocco a 2,3 µm per metalli e compositi con videocamera

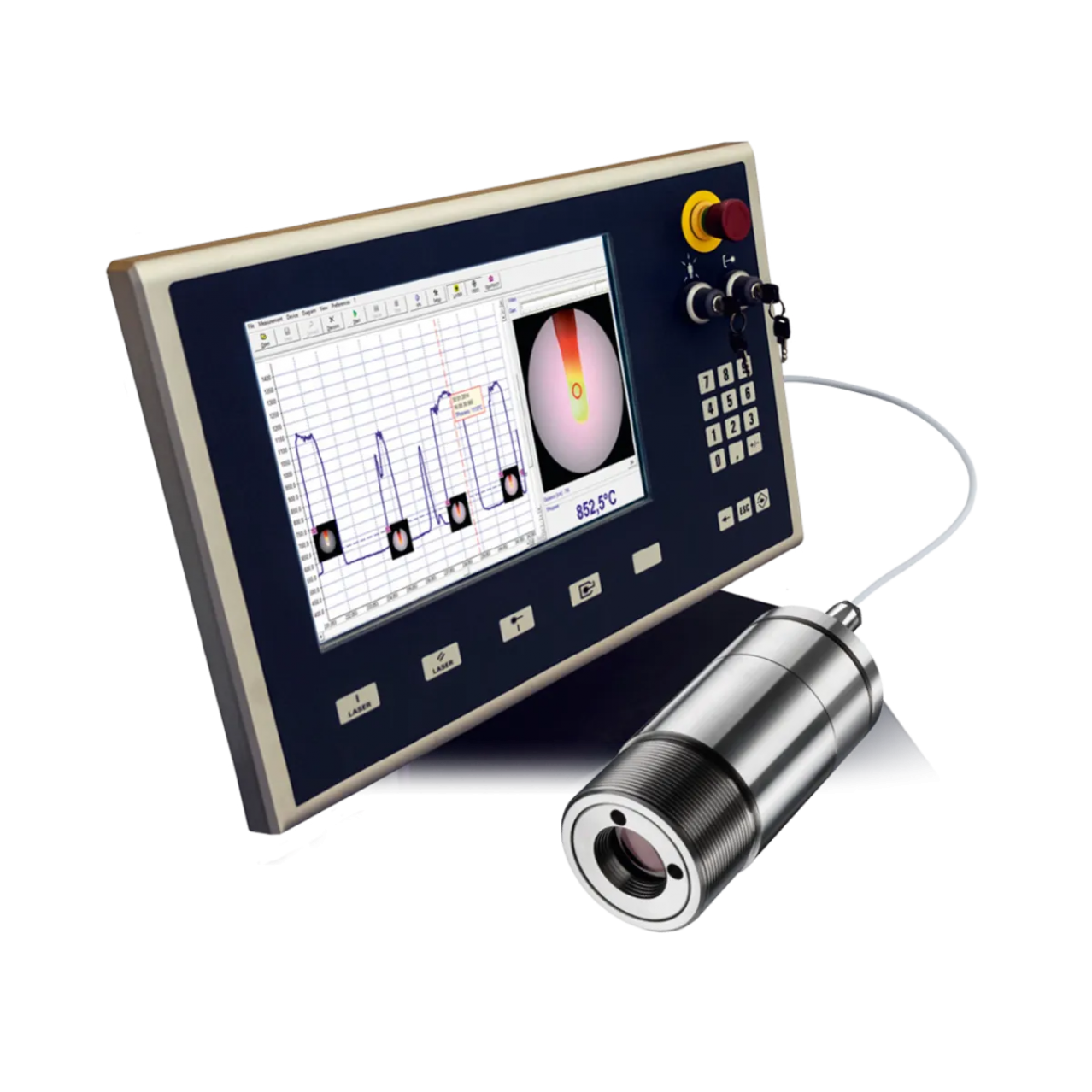

La videocamera usa lo stesso percorso ottico del rivelatore InGaAs: l'immagine video mostra esattamente ciò che sta misurando il sensore, con il cerchio di puntamento sovrapposto che indica la posizione dello spot. Il laser a croce brevettato affianca la camera per l'allineamento e la messa a fuoco - due strumenti di puntamento complementari per gestire anche le condizioni di visibilità più difficili. Il laser si disattiva automaticamente oltre 50°C di temperatura ambiente. Il fuoco è manuale e regolabile per adattarsi alle distanze di installazione senza sostituire ottiche.

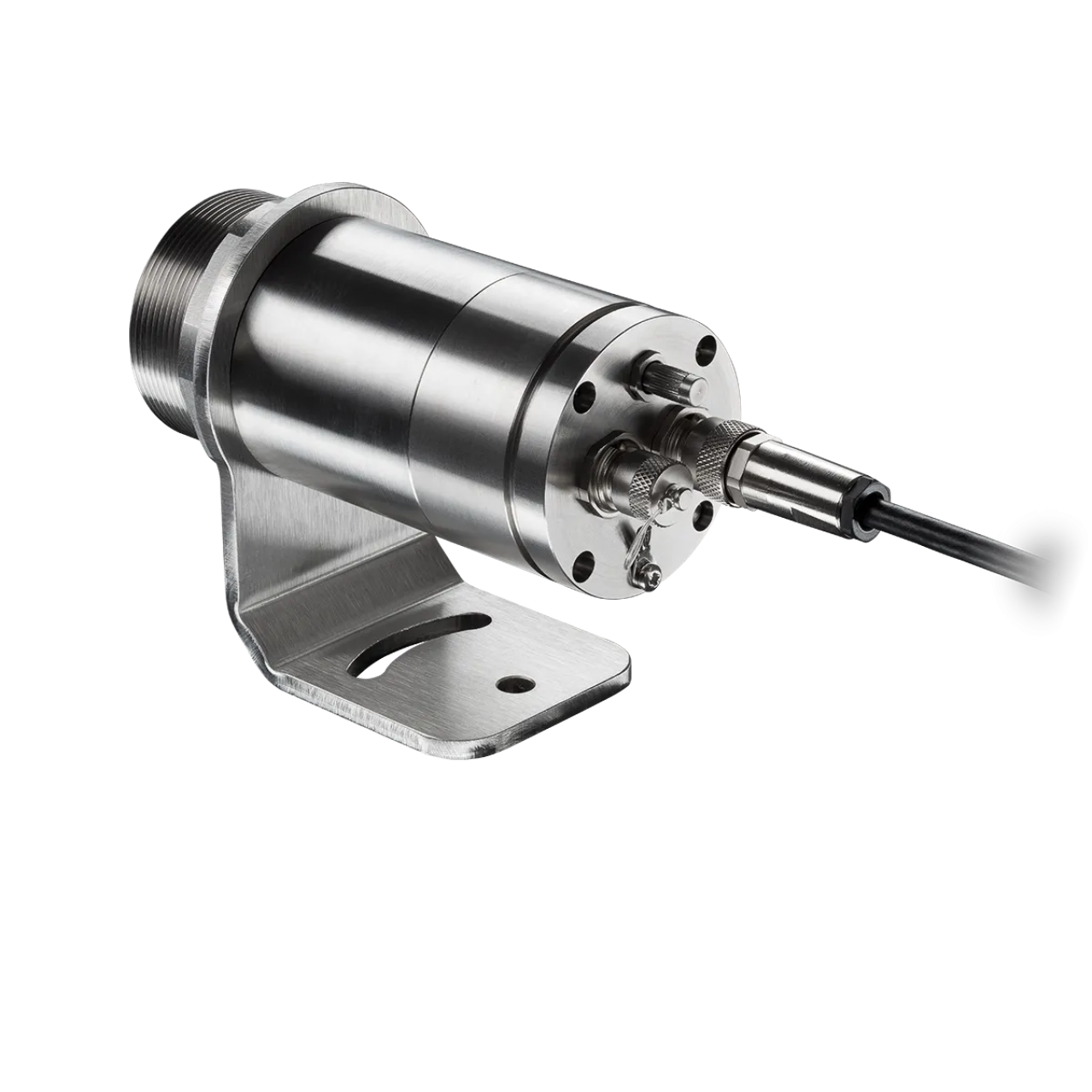

Lo spettro di 2,3 µm con rivelatore InGaAs esteso riduce l'influenza dell'emissività variabile su metalli, ossidi metallici, lavorazioni secondarie e compositi a matrice metallica. Le varianti disponibili coprono 3ML (50-400°C) e 3MH (100-600°C). Il corpo monoblocco in acciaio inox M48x1.5 è certificato IP65 NEMA-4 con montaggio frontale compatibile con processi in vuoto fino a 10⁻³ mbar. L'interfaccia è a due fili con uscita 4-20 mA diretta su PLC, senza box elettronico esterno. Spot a partire da 0,5 mm con ottiche close-focus opzionali.

Applicazioni tipiche: misura di componenti metallici in aree difficili da raggiungere, preriscaldo e brasatura in macchine chiuse, monitoraggio di lavorazioni secondarie di metalli non ferrosi, misura su compositi a matrice metallica, controllo in linea su assemblati con geometrie complesse, processi in vuoto su metalli a media temperatura. Software CompactConnect incluso. Produzione e calibrazione in Germania, PTB e NIST. Per installazioni che richiedono ProfiNet, Modbus TCP o EtherNet/IP con box elettronico separato e display LCD in campo, il CTvideo 3M offre la stessa videocamera integrata con bus di campo completo.
