CT G5
Pirometro a infrarossi CT a 5 µm per misura su vetro con box LCD e configurazione line scanner
Il vetro è un materiale otticamente peculiare: a lunghezze d'onda lunghe (8-14 µm) è opaco e misurabile come un solido qualsiasi, ma nella pratica industriale questo porta a errori perché la radiazione ambiente si riflette sulla superficie. A 5 µm, il vetro assorbe la radiazione infrarossa nella sua massa, a circa 1 mm di profondità, rendendo la misura di temperatura intrinsecamente meno sensibile alla radiazione di fondo e più rappresentativa della temperatura effettiva del vetro.
Il CT G5 opera esattamente a 5,0 µm, la lunghezza d'onda ottimale per la misura di temperatura del vetro in produzione industriale. A questa lunghezza d'onda la radiazione termica misurata origina dall'interno del materiale, eliminando gran parte degli errori dovuti a riflessioni di sorgenti calde presenti nell'ambiente - forni, bruciatori, superfici metalliche incandescenti - che distorcerebbero la lettura con sensori a 8-14 µm.

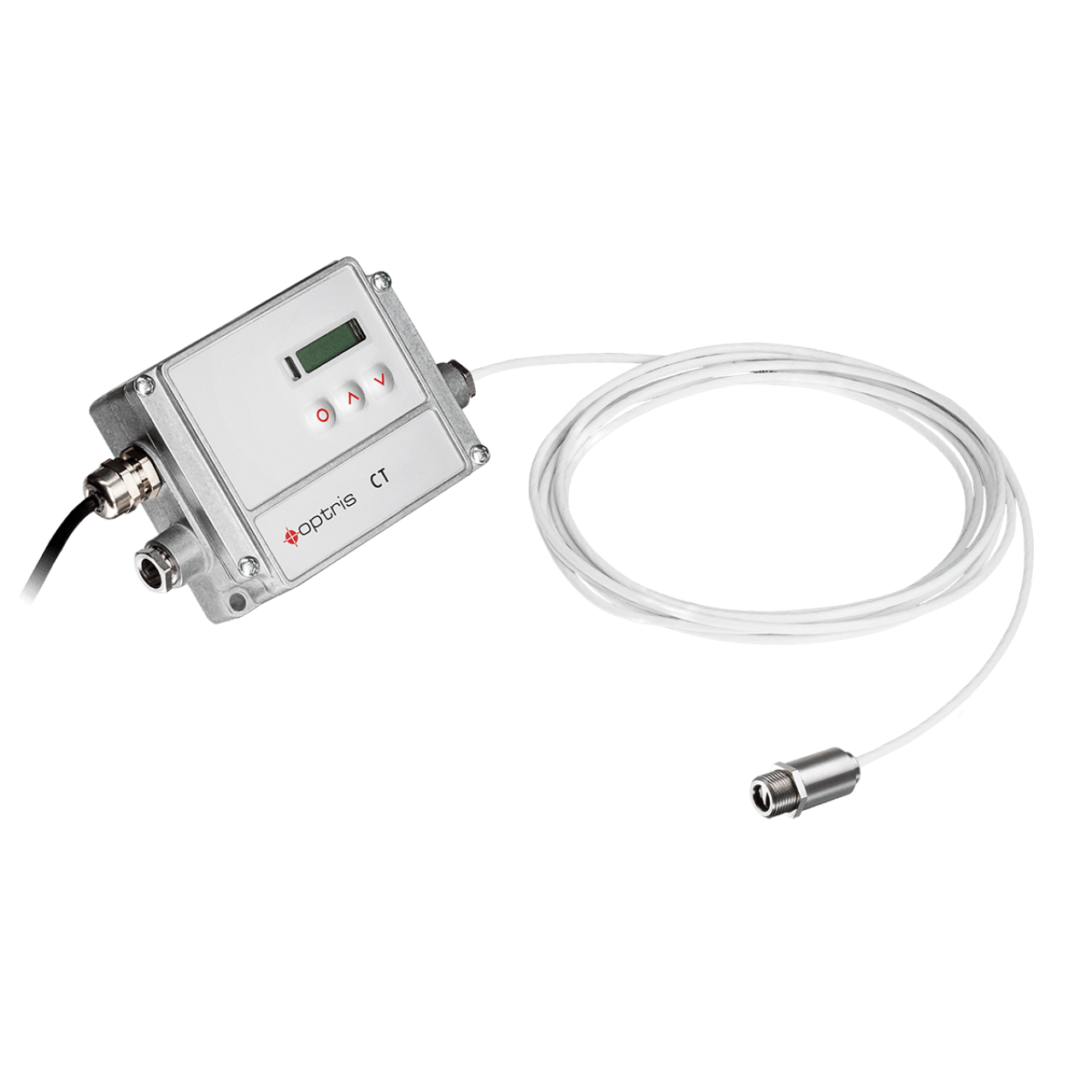

La testa di misura è tra le più compatte disponibili in questa categoria, con acciaio inox M12x1 per installazione anche in spazi ristretti. La possibilità di installare più teste in configurazione ravvicinata - anche come line scanner multi-spot con condivisione del box elettronico - è una soluzione efficiente per il controllo di temperatura lungo l'intera larghezza di un nastro di vetro piano o lungo una linea di produzione di vetro cavo.
Il box separato con display LCD e tasti di programmazione offre le stesse uscite della serie CT: 0/4-20 mA, 0-5 V, 0-10 V, termocoppia K o J, relè optoisolati, USB, RS485, RS232, Ethernet, Profibus DP. Fino a 32 teste su un singolo box per configurazioni multi-punto.
Applicazioni tipiche: produzione di vetro piano (float glass), vetro temperato, vetro per veicoli, vetro cavo (bottiglie, contenitori), produzione di lampadine, celle solari in vetro, controllo qualità in linea su lastre di vetro. Software Compact Connect incluso. Produzione e calibrazione in Germania, PTB e NIST.
da 100 a 1.650 °C
5 µm
Vetri
80 ms
fino a 20:1
da -20 fino a 85 °C

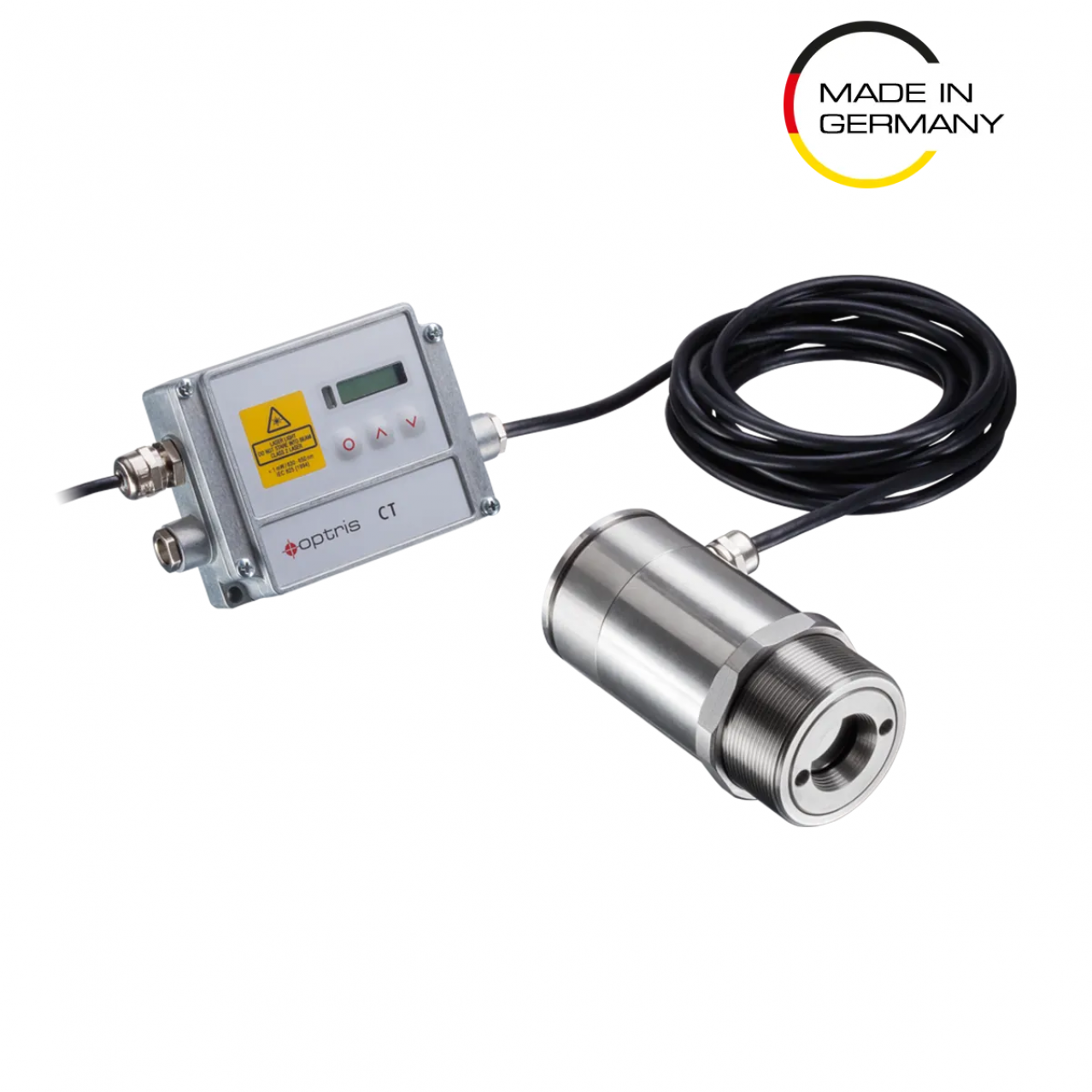

CTlaser G5
