CT P3
Pirometro a infrarossi CT a 3,43 µm per misura su film PE, PP e PS con box LCD
La misura di temperatura su film plastici sottili con un pirometro convenzionale a lunga lunghezza d'onda dà risultati inaffidabili: a 8-14 µm i film sottili di polietilene, polipropilene e polistirene sono parzialmente trasparenti alla radiazione infrarossa, e il sensore misura una combinazione della temperatura del film e di tutto ciò che sta dietro. Per ottenere una lettura che rappresenti la temperatura reale del film, serve lavorare a una lunghezza d'onda dove questi materiali diventano opachi: 3,43 µm.
Il CT P3 opera esattamente a 3,43 µm, nella banda di assorbimento specifica delle legature C-H presenti in polietilene (PE), polipropilene (PP) e polistirene (PS). A questa lunghezza d'onda il film diventa otticamente opaco anche a spessori di pochi micron, e la misura riflette esclusivamente la temperatura superficiale del materiale plastico, eliminando l'errore di trasmissione che invaliderebbe la lettura a lunghezze d'onda diverse.
Il range di misura è da 50°C a 400°C, coprendo le temperature tipiche dei processi di termoformatura, estrusione di film, stampa e laminazione. Il tempo di risposta è di 100 ms. La testa di misura in acciaio inox M12x1 tolera temperature operative fino a 75°C e si installa direttamente sulla macchina, in prossimità del film. Il corpo è disponibile nel formato massiccio con filettatura M18x1.

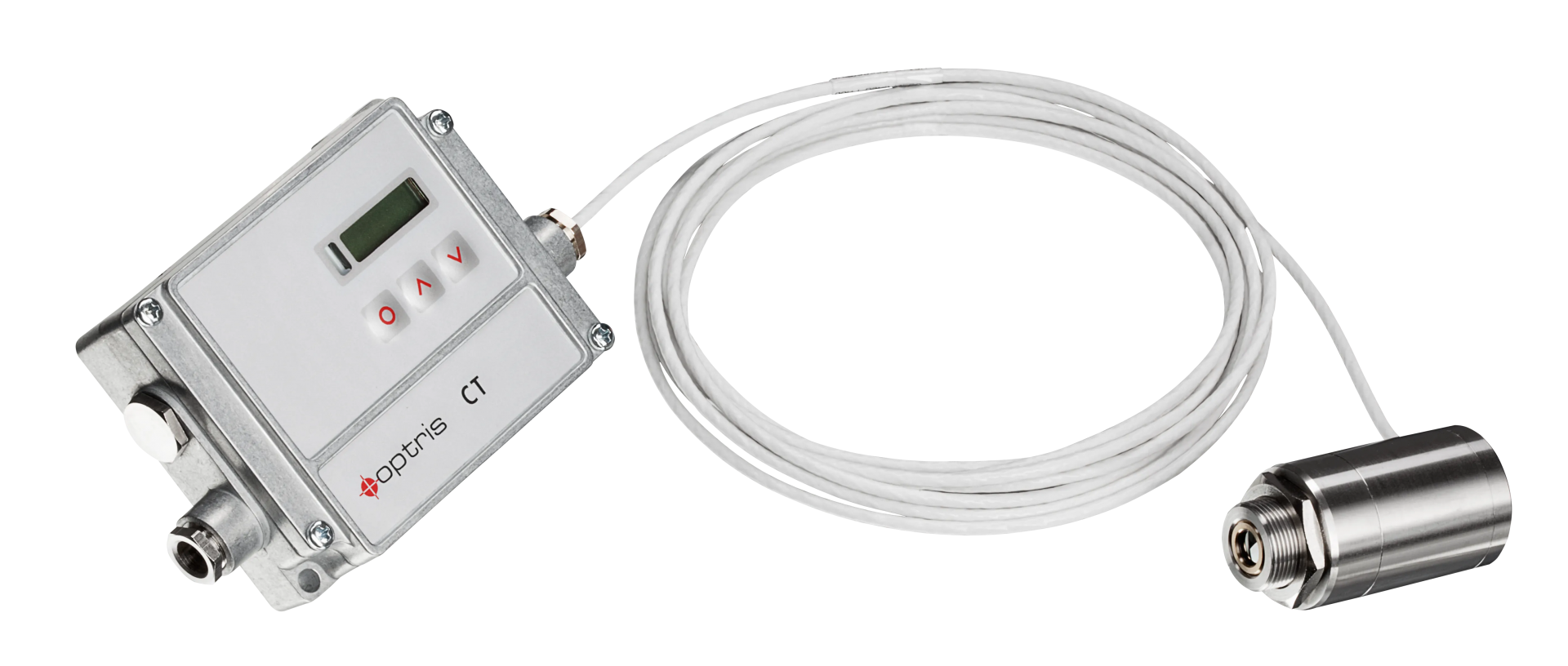

Il box elettronico separato con display LCD offre uscite 0/4-20 mA, 0-5 V, 0-10 V, termocoppia K o J, relè optoisolati e interfacce digitali USB, RS485, RS232, Ethernet, Profibus DP. La configurazione avviene direttamente in campo o tramite Compact Connect e app mobile.
Applicazioni tipiche: produzione di film PE, PP, PS per imballaggio e applicazioni industriali, termoformatura, estrusione soffiaggio, laminazione e coating di film plastici, stampa su film. Produzione e calibrazione in Germania, PTB e NIST. Per film in PET, PU, PTFE, poliimide e altri materiali che non diventano otticamente opachi a 3,43 µm, il modello di riferimento è il CT P7 con spettro a 7,9 µm.
da 50 a 400 °C
3,43 µm
100 ms
Film plastici sottili
15:1
da 0 a 75 °C
