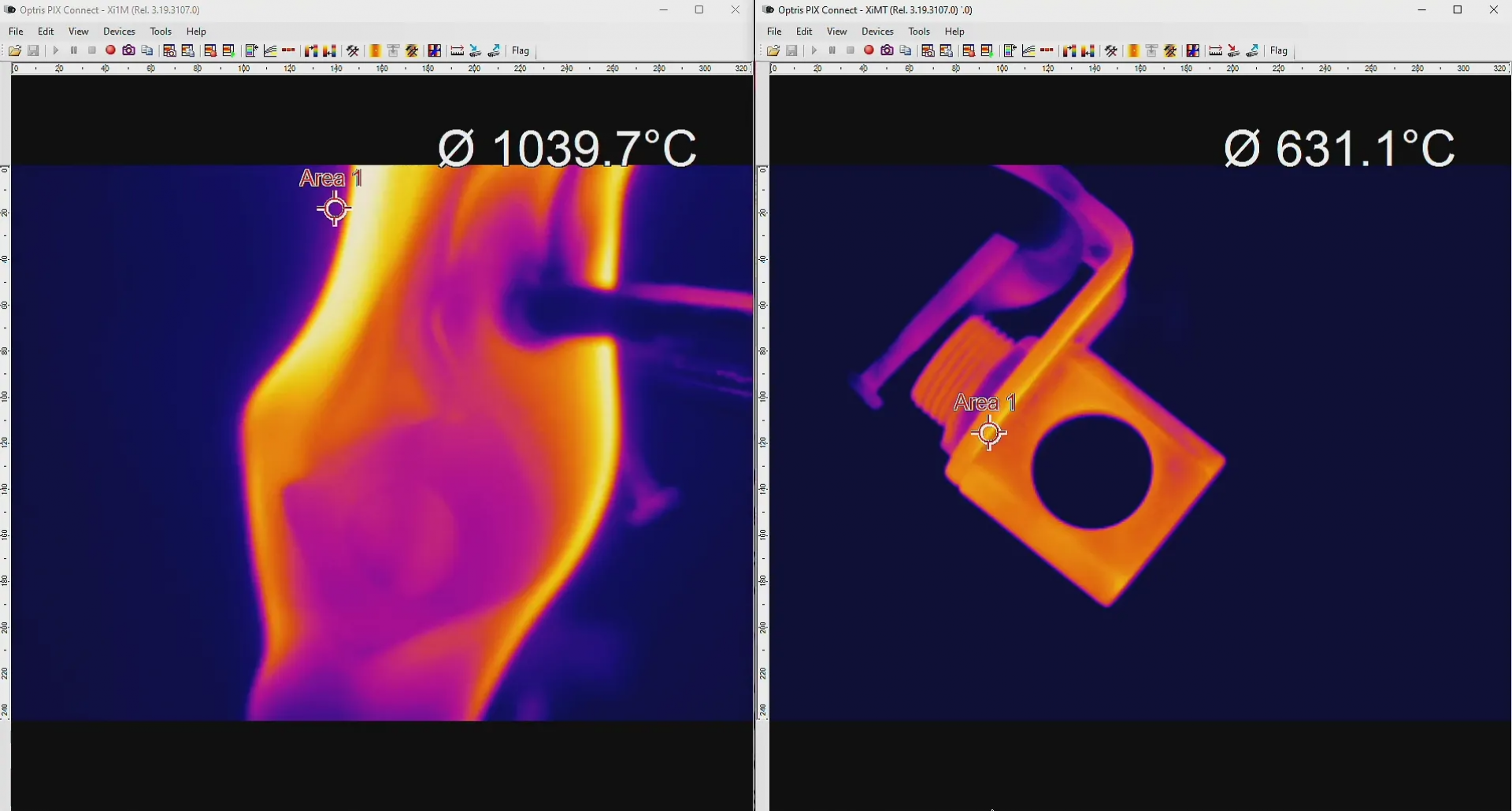

Le termocamere a lunga lunghezza d'onda non sono in grado di misurare attraverso le fiamme: i gas di combustione - CO₂ e vapore acqueo - assorbono ed emettono nella stessa banda degli 8-14 µm, mascherando completamente il pezzo da monitorare. La Xi 320 MT opera a 3,9 µm, dove questi gas sono sostanzialmente trasparenti: la telecamera vede e misura la temperatura reale del pezzo all'interno del forno, del reattore o della camera di combustione, con o senza fiamma davanti all'ottica.
Con una risoluzione di 320×240 pixel a 30 Hz e un range di misura da 475°C a 1700°C, la Xi 320 MT copre l'intera finestra operativa dei processi ad alta temperatura nei settori metallurgico, ceramico e chimico. La sensibilità termica di 1 K a 600°C garantisce la rilevazione di variazioni termiche significative anche su superfici parzialmente oscurate. Il rapporto distanza/dimensione del punto arriva fino a 550:1 con l'ottica da 11°, il valore più alto dell'intera famiglia Xi: consente di monitorare target di piccole dimensioni da distanze di sicurezza considerevoli, senza avvicinarsi alla zona ad alta temperatura.
La messa a fuoco è motorizzata e regolabile da remoto tramite software, eliminando la necessità di intervento manuale in prossimità del forno anche durante il funzionamento a pieno regime. L'interfaccia è Ethernet con PoE, che semplifica il cablaggio e consente installazioni a lunga distanza dal pannello di controllo senza alimentazione dedicata in campo. Il funzionamento semi-autonomo con spot finder trasmette il punto termico critico via PIF industriale; impilando fino a tre moduli si ottengono 9 uscite analogiche o di allarme indipendenti per l'integrazione diretta con PLC e sistemi SCADA. Il software include la correzione dell'effetto size-of-source per migliorare accuratezza e ripetibilità su target piccoli a lunga distanza.

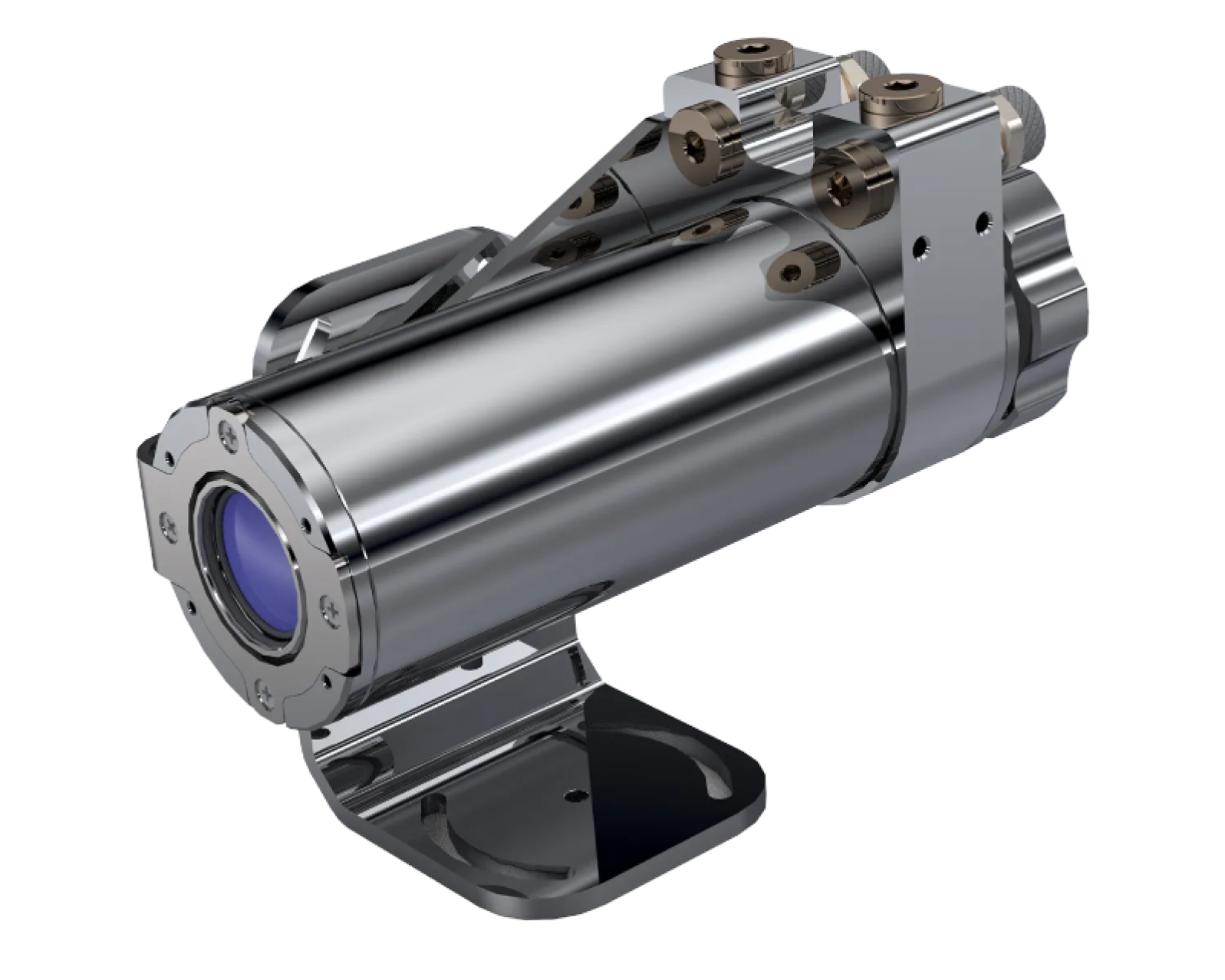

Il corpo è in acciaio inox IP67 con formato Ø36 mm - identico agli altri modelli della famiglia Xi - per un'installazione standardizzata su supporti e flange esistenti. Per ambienti con temperature ambiente molto elevate o proiezioni di particelle incandescenti, la gamma di accessori dedicati include housing raffreddati ad acqua fino a 250°C di temperatura ambiente, soffiatori d'aria con finestra di protezione e otturatori a chiusura rapida. Il software PIX Connect è incluso con licenza gratuita e integra un web server per accesso remoto da browser, senza installazione di software aggiuntivo sulla rete di stabilimento. Chi necessita di misura puntuale in applicazioni simili può confrontare l'approccio con i pirometri della stessa gamma spettrale; per processi su metalli solidi o fusi a temperature diverse, la Xi 1M ETH e la Xi 05M MeltScope coprono le bande spettrali complementari.

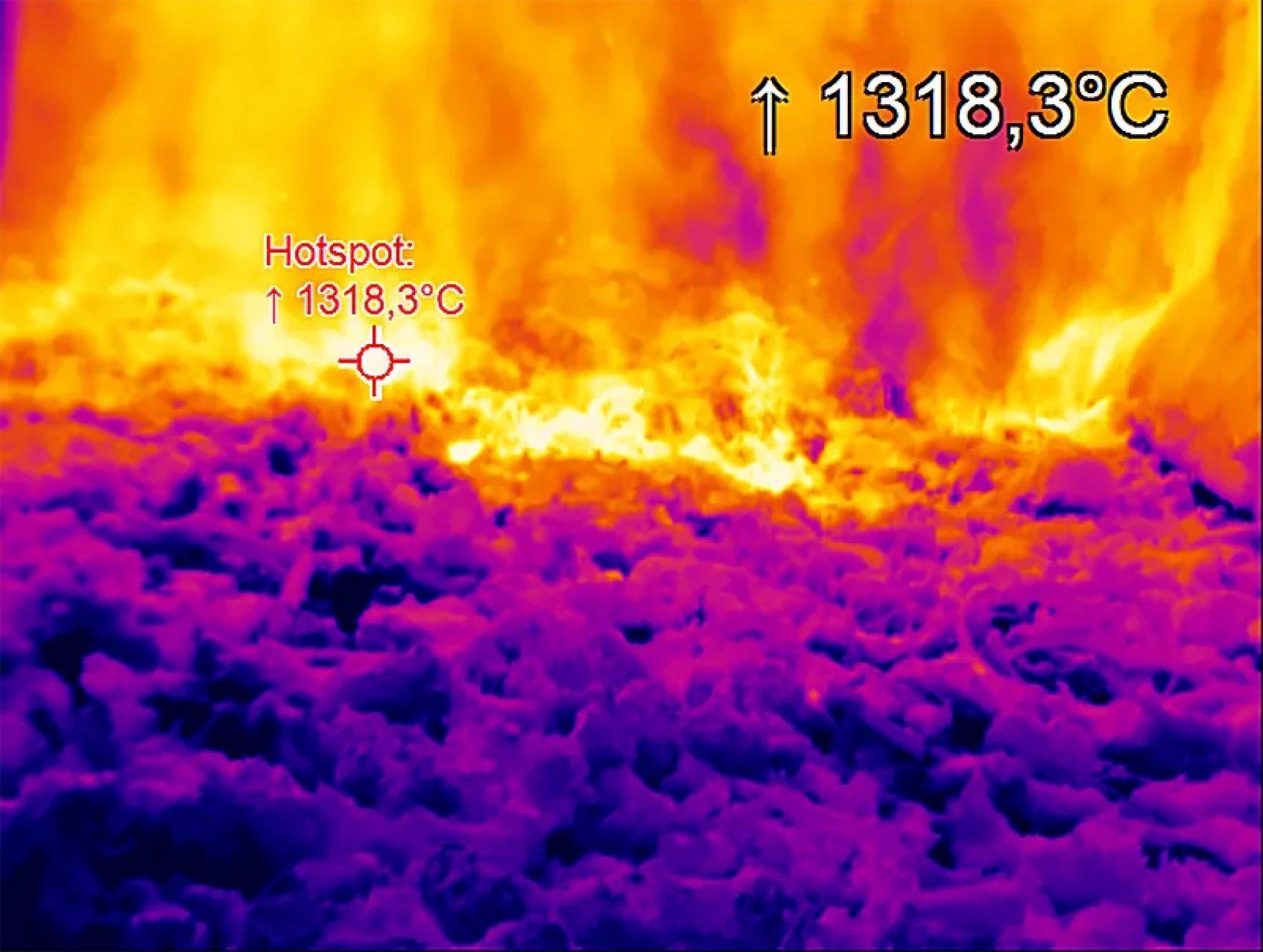

Attraverso le fiamme
Metalli riflettenti
Metalli non riflettenti
da 475 a 1.700 °C
320 x 240 pixel
30 Hz
