Accuband

Brand:

Sensori di larghezza

I sistemi optoelettronici di misura senza contatto della larghezza delle lamiere e nastri ACCUBAND si articolano su diversi modelli, principalmente in funzione dell’applicazione e dello specifico impianto.

Misurano con altissima precisione la larghezza e la posizione di mezzeria del nastro in continuo durante il processo nei laminatoi sbozzatori e finitori. Si differenziano soprattutto tra modelli per applicazioni in laminatoi a caldo o a freddo.

Queste tipicamente includono:

  • misure della larghezza in tutti i tipi di laminatoi sia a caldo che a freddo
  • misure di larghezza per controllo qualità
  • misura di larghezza nei sistemi automatici di controllo larghezza
  • sistemi di ottimizzazione del taglio bramma/nastro
  • sistemi di ispezione di difetti superficiali

Modelli per applicazioni a caldo

C965-A Questo modello opera misurando la larghezza tramite l’energia nel campo dell’infrarosso irradiata dal nastro/lamiera. Adatto per temperature del nastro tra 600°C e 1300°C.

Il sistema combina le immagini di 2 camere CCD all’infrarosso proprietarie poste all’estremità dell’apparato  che inquadrano il nastro da due diverse angolazioni  per fornire una immagine stereoscopica. Questo permette la misura di larghezza esatta anche in condizioni di nastro inclinato o sollevato ai lati.

C965-B Questo modello opera misurando la larghezza tramite l’immagine nel visibile proiettata da una sorgente luminosa posta al di sotto il nastro in laminazione. Utilizzabile per temperature del nastro inferiori a 600°C.

Il sistema combina le immagini di 2 camere CCD poste alle estremità dell’apparato in una immagine stereoscopica. Questo permette la misura di larghezza esatta anche in condizioni di nastro inclinato o sollevato ai lati.

Modelli per applicazioni a freddo

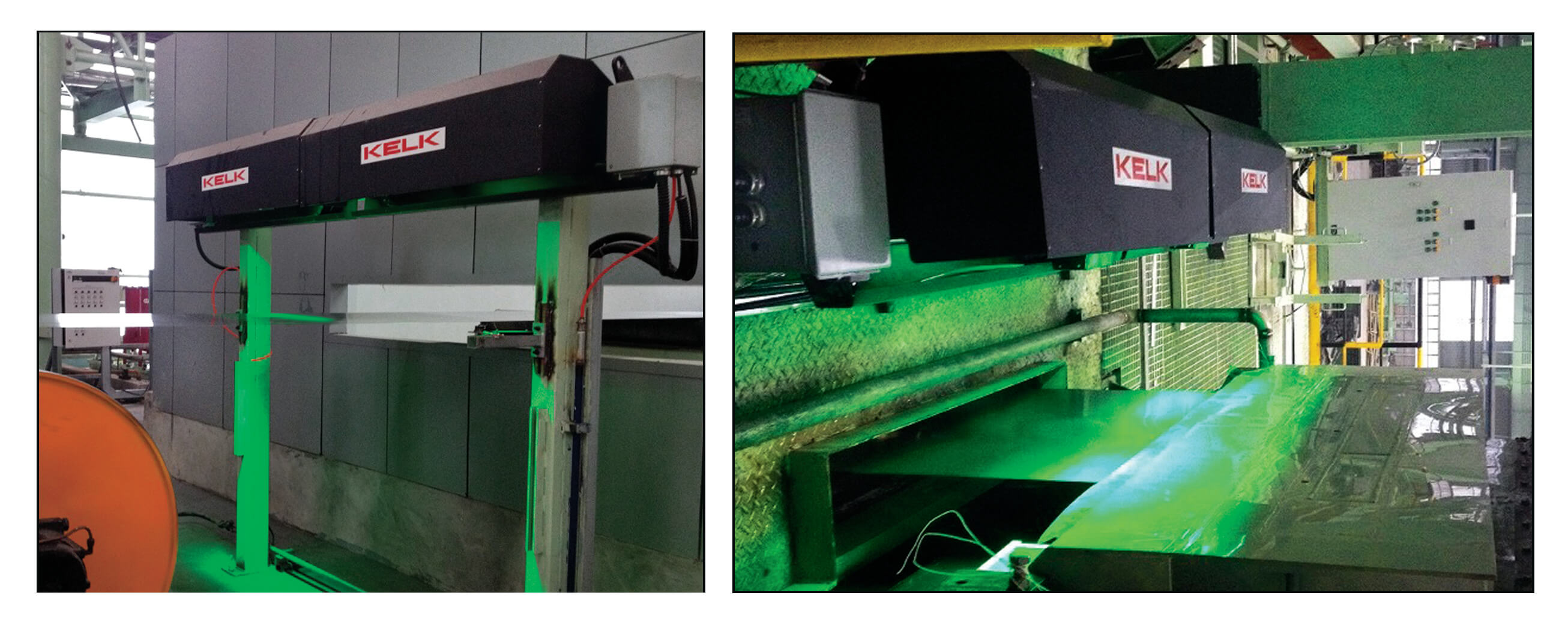

C765-F I modelli della serie ACCUBAND C765-F sono misuratori di larghezza compatti ad illuminazione frontale LED per applicazioni su laminatoi a freddo e linee di processo. Sono adatti per misure su nastri fino a 2 m di larghezza e per spazi di installazione molto ridotti..

Il sistema utilizza due camere CCD che si posizionano automaticamente sui bordi del nastro per fornirne la posizione che combinata con la relativa distanza di separazione, misurata da un encoder, genera il valore della larghezza e posizione di mezzeria.

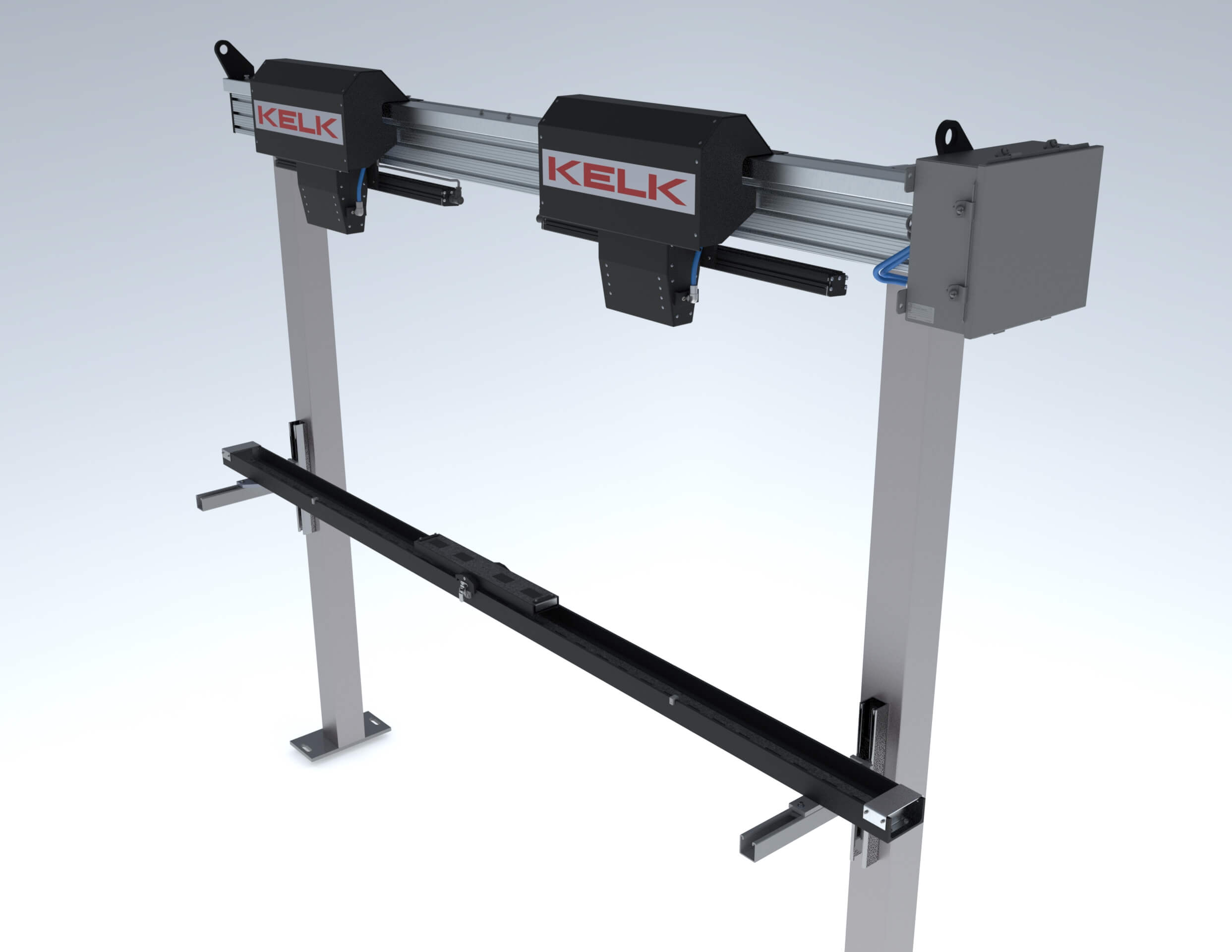

C775-FF I modelli della serie ACCUBAND C775-FF sono misuratori di larghezza compatti ad illuminazione frontale LED per applicazioni su laminatoi a freddo e linee di processo. Sono adatti per misure su nastri fino a 3 m di larghezza e per spazi di installazione molto ridotti..

Il sistema utilizza quattro camere CCD. Ciascuna coppia scansiona la zona di uno dei due bordi del nastro e ne determina la posizione con precisione indipendentemente dalle variazioni della pass-line. Questi dati vengono combinati con la relativa distanza di separazione per generare il valore della larghezza e posizione di mezzeria.
