I martelli strumentati sono strumenti di misura che eccitano una struttura meccanica tramite un impatto controllato e ne misurano simultaneamente la forza applicata. Il segnale di forza generato dall'impatto, combinato con la risposta misurata da un accelerometro, permette di ricavare la funzione di risposta in frequenza della struttura e di identificarne le proprietà dinamiche. Sono lo strumento di riferimento per l'analisi modale sperimentale, perché consentono di eccitare la struttura senza vincolarla e senza necessità di un eccitatore fisso, mantenendo la procedura di prova rapida e flessibile.

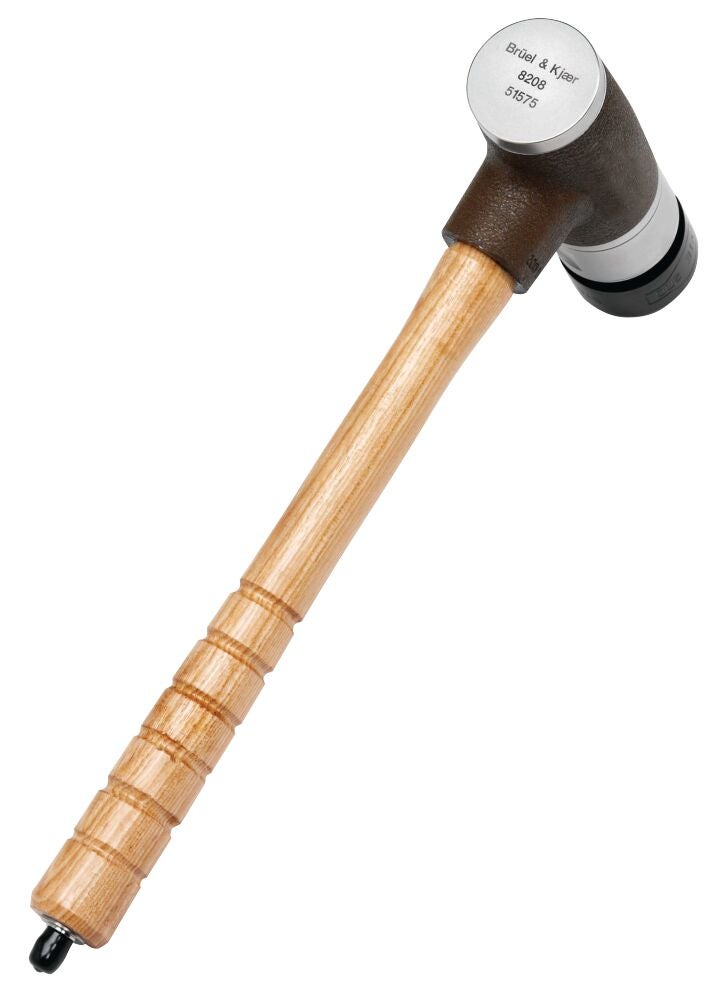

Un martello strumentato, detto anche martello d'impatto modale, integra un sensore di forza piezoelettrico nella testa. Al momento dell'impatto il sensore registra il profilo di forza in funzione del tempo, che contiene l'informazione sulla banda di frequenza eccitata. Questa banda dipende dalla rigidità della punta di contatto: una punta dura genera un impulso breve e ricco di alte frequenze, una punta morbida un impulso più lungo concentrato sulle basse frequenze. La scelta della punta è quindi il primo parametro operativo da definire in funzione della struttura e della banda di analisi richiesta.
I martelli strumentati sono impiegati ovunque sia necessario caratterizzare il comportamento dinamico di una struttura senza modificarne le condizioni al contorno. Nell'analisi modale sperimentale permettono di identificare frequenze proprie, forme modali e fattori di smorzamento di componenti meccanici, strutture civili e prototipi in sviluppo. Trovano impiego nell'industria aerospaziale e automotive per la validazione dei modelli numerici, nella diagnostica strutturale per individuare variazioni nelle proprietà dinamiche e nei laboratori di ricerca per la caratterizzazione di materiali e strutture di qualsiasi dimensione.
Il martello strumentato è il componente di eccitazione di una catena di misura che include anche uno o più accelerometri per la risposta e un acquisitore per la registrazione e l'analisi dei segnali. La qualità del risultato finale dipende dalla corretta sincronizzazione tra il segnale di forza del martello e il segnale di risposta dell'accelerometro, che l'acquisitore elabora per calcolare la funzione di risposta in frequenza. Un corretto accoppiamento tra gli elementi della catena e una tecnica di impatto ripetibile sono essenziali per ottenere misure accurate e ripetibili.
I martelli strumentati sono impiegati ovunque sia necessario caratterizzare il comportamento dinamico di una struttura senza modificarne le condizioni al contorno. Nell'analisi modale sperimentale permettono di identificare frequenze proprie, forme modali e fattori di smorzamento di componenti meccanici, strutture civili e prototipi in sviluppo. Trovano impiego nell'industria aerospaziale e automotive per la validazione dei modelli numerici, nella diagnostica strutturale per individuare variazioni nelle proprietà dinamiche e nei laboratori di ricerca per la caratterizzazione di materiali e strutture di qualsiasi dimensione.
Un martello strumentato è uno strumento di misura che eccita una struttura meccanica tramite un impatto controllato e registra simultaneamente il profilo di forza applicata. Il segnale di forza, combinato con la risposta misurata da un accelerometro, permette di calcolare la funzione di risposta in frequenza della struttura. È lo strumento di riferimento per l'analisi modale sperimentale, perché consente di eseguire la prova senza vincolare la struttura.
La punta di un martello strumentato determina la banda di frequenza eccitata nell'impatto. Una punta dura genera un impulso breve con contenuto in alta frequenza, adatta a strutture rigide e analisi su banda larga. Una punta morbida produce un impulso più lungo concentrato sulle basse frequenze, indicata per strutture flessibili o quando si vuole limitare la banda di eccitazione. La scelta dipende dalla struttura in esame e dalla banda di analisi richiesta.
Un martello strumentato eccita la struttura con un impulso singolo e non richiede né fissaggio né alimentazione esterna, rendendo la prova rapida e flessibile. Un eccitatore elettrodinamico applica invece una forza continua e controllata, adatto quando servono segnali di eccitazione complessi come sweep sinusoidale o rumore bianco. Il martello è preferito per analisi rapide su strutture accessibili, l'eccitatore per prove che richiedono un controllo preciso dello spettro di eccitazione.
Un martello strumentato si usa con punte intercambiabili di diversa rigidità per controllare la banda di frequenza eccitata, e con masse aggiuntive da fissare alla testa per adattare l'energia dell'impatto alla struttura. Nella catena di misura completa si abbina a uno o più accelerometri per la risposta e a un acquisitore per il calcolo della funzione di risposta in frequenza. Cavi di collegamento e adattatori completano la configurazione.
