I banchi dinamometrici sono sistemi di prova a colonna che applicano e misurano una forza di trazione o compressione in modo controllato e ripetibile. A differenza dello strumento portatile, il banco vincola il campione lungo un asse definito e gestisce la corsa a velocità costante, condizione indispensabile quando la prova deve essere conforme a un metodo normato o confrontabile nel tempo. Un banco dinamometrico integra struttura meccanica, cella di misura e sistema di acquisizione in un unico assieme, restituendo il valore di picco, la curva forza-spostamento e i dati statistici di processo. È lo strumento di riferimento per chi deve qualificare un componente, validare un assemblaggio o documentare un collaudo secondo procedure ripetibili.

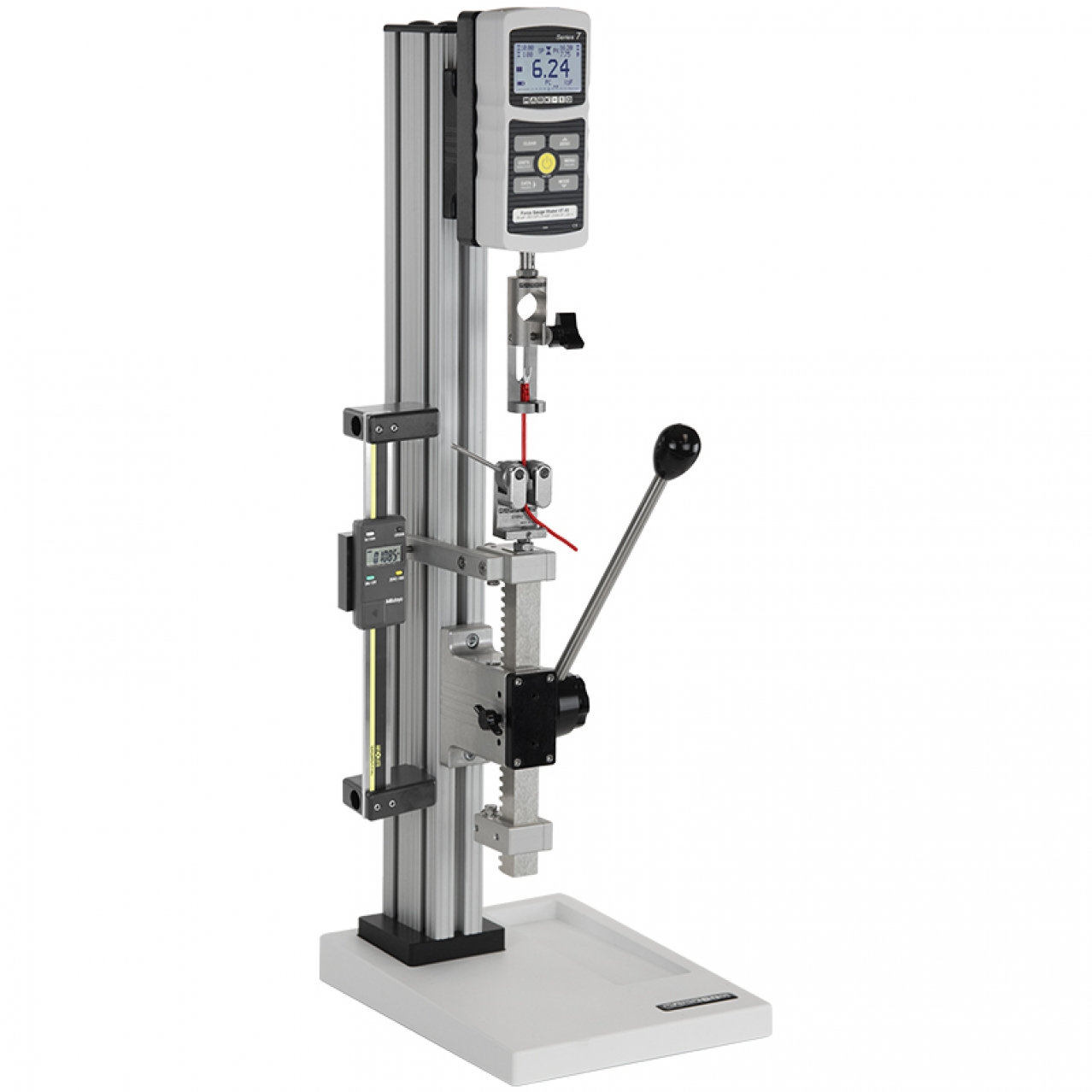

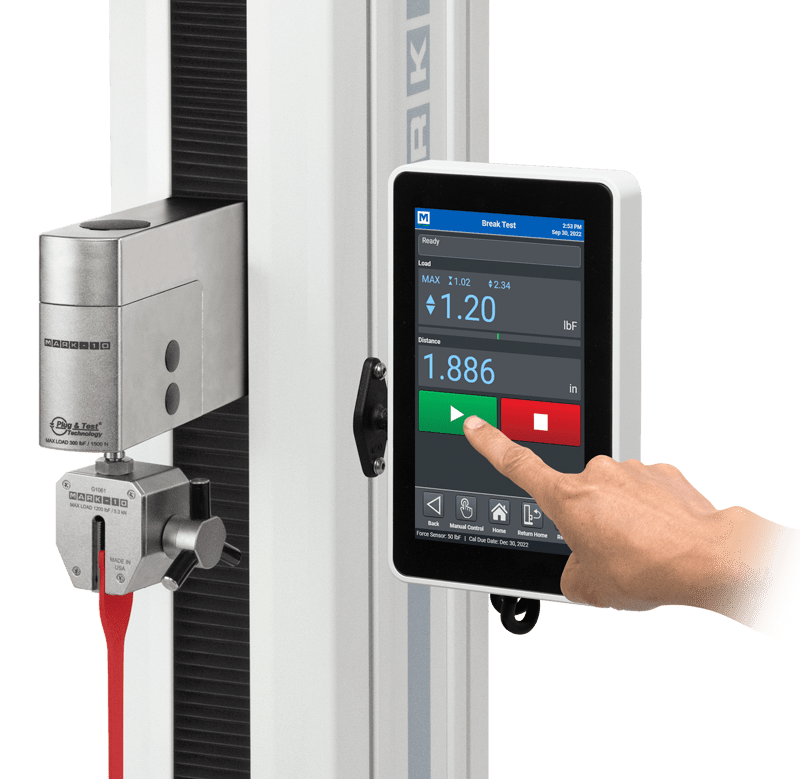

Il principio di misura combina un attuatore che impone lo spostamento e una cella di carico che rileva la forza istantanea. Nei banchi manuali la corsa è comandata dall'operatore tramite volantino o leva, soluzione adatta a verifiche rapide e controlli di officina. Nei banchi di prova motorizzati un sistema elettromeccanico governa la velocità con precisione, generando la curva forza-spostamento necessaria alle prove normate. La cella trasmette il segnale a un indicatore o a un software che registra il valore di picco, l'andamento del carico e i parametri statistici della prova.

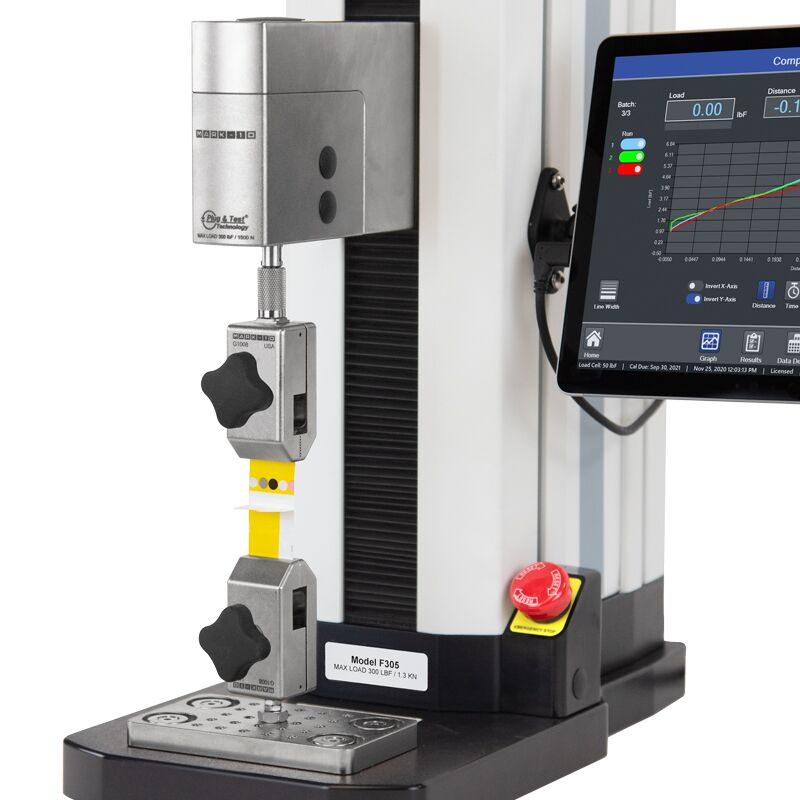

Nei dispositivi medici i banchi verificano la forza di estrazione di aghi e cannule, la tenuta delle connessioni luer e la resistenza delle suture. Nel packaging misurano la forza di apertura, la resistenza dei sigilli e le prove di peel su film e blister. Nell'elettronica e nei cablaggi quantificano la tenuta dei terminali crimpati e la forza di inserimento ed estrazione dei connettori. In tutti questi ambiti il banco garantisce la ripetibilità richiesta dal controllo qualità e la tracciabilità documentale necessaria a ogni misura di forza destinata alle verifiche di conformità.
La prima variabile è la portata: il fondo scala della cella deve coprire la forza massima prevista mantenendo un margine di sicurezza. Segue la modalità di prova, perché un controllo di officina si risolve con un banco manuale, mentre una prova conforme a un metodo normato richiede un sistema motorizzato a velocità impostabile. Vanno poi considerati la corsa utile, il tipo di afferraggio adatto al campione e il livello di analisi dati richiesto. Esiste infine un terzo asse di scelta, il livello di interfaccia: una versione base copre le prove di routine con comandi essenziali, mentre una versione avanzata abilita profili programmabili, analisi della curva e reportistica per i contesti che richiedono dati strutturati. Questi banchi prova forza si configurano abbinando struttura, cella e software in funzione dell'applicazione.

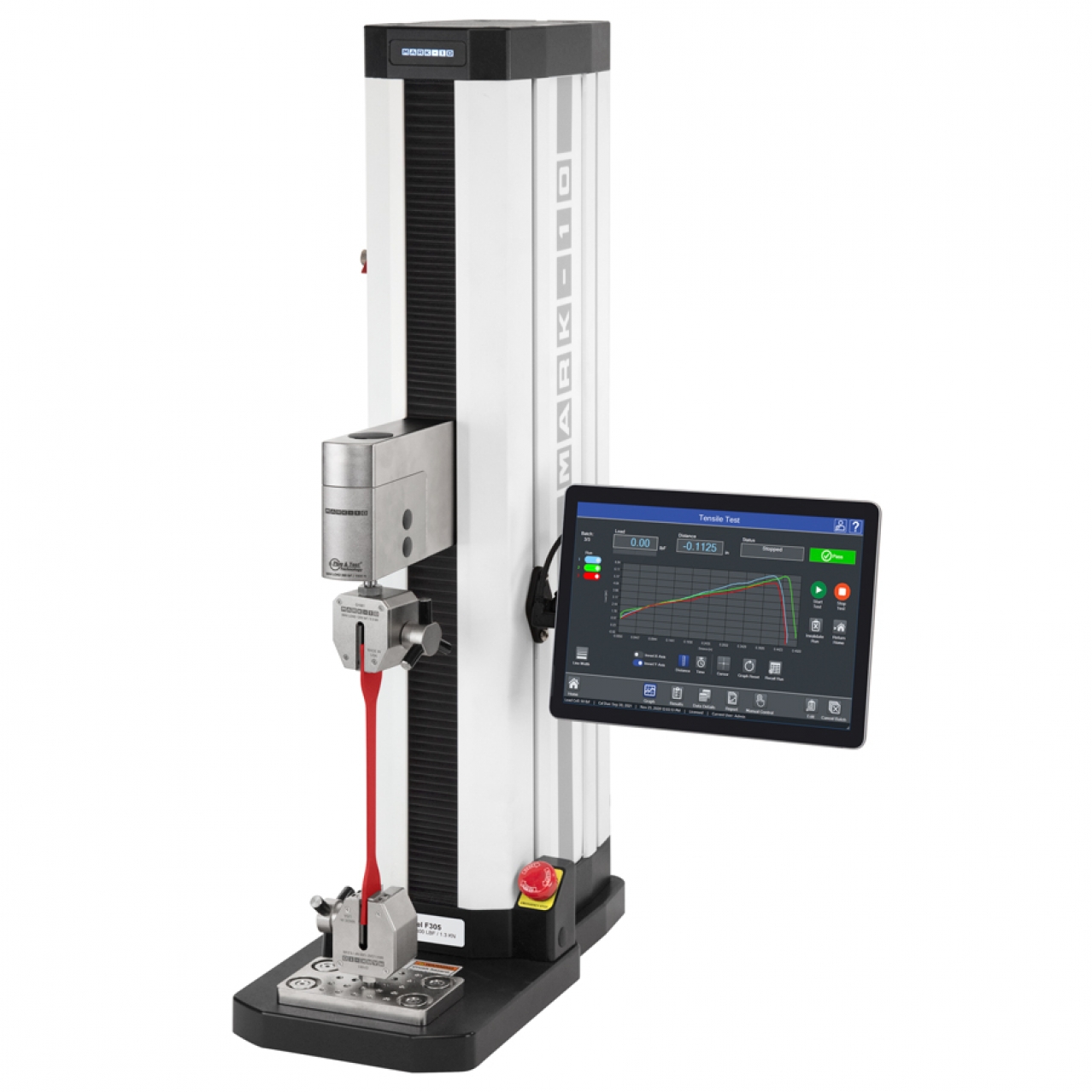

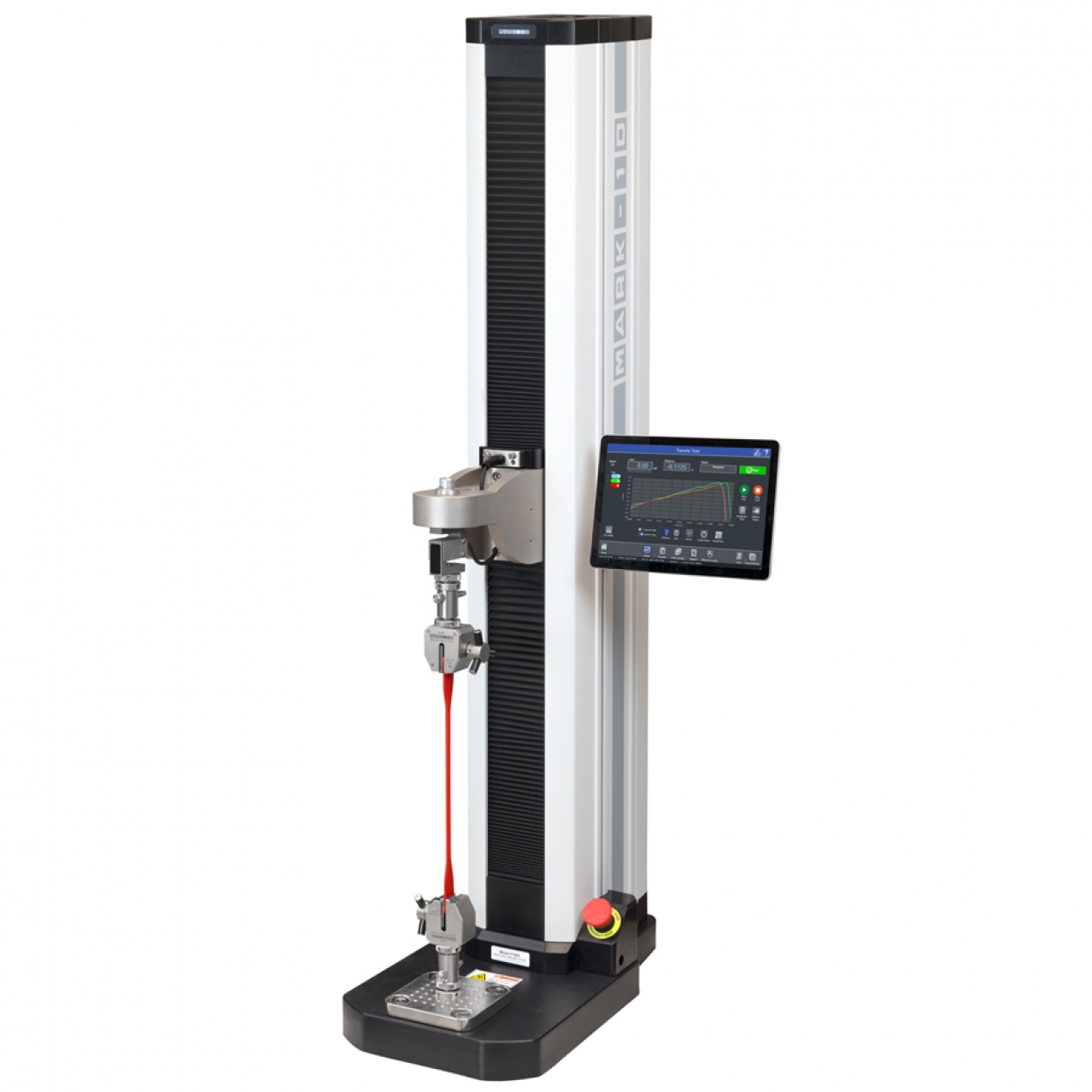

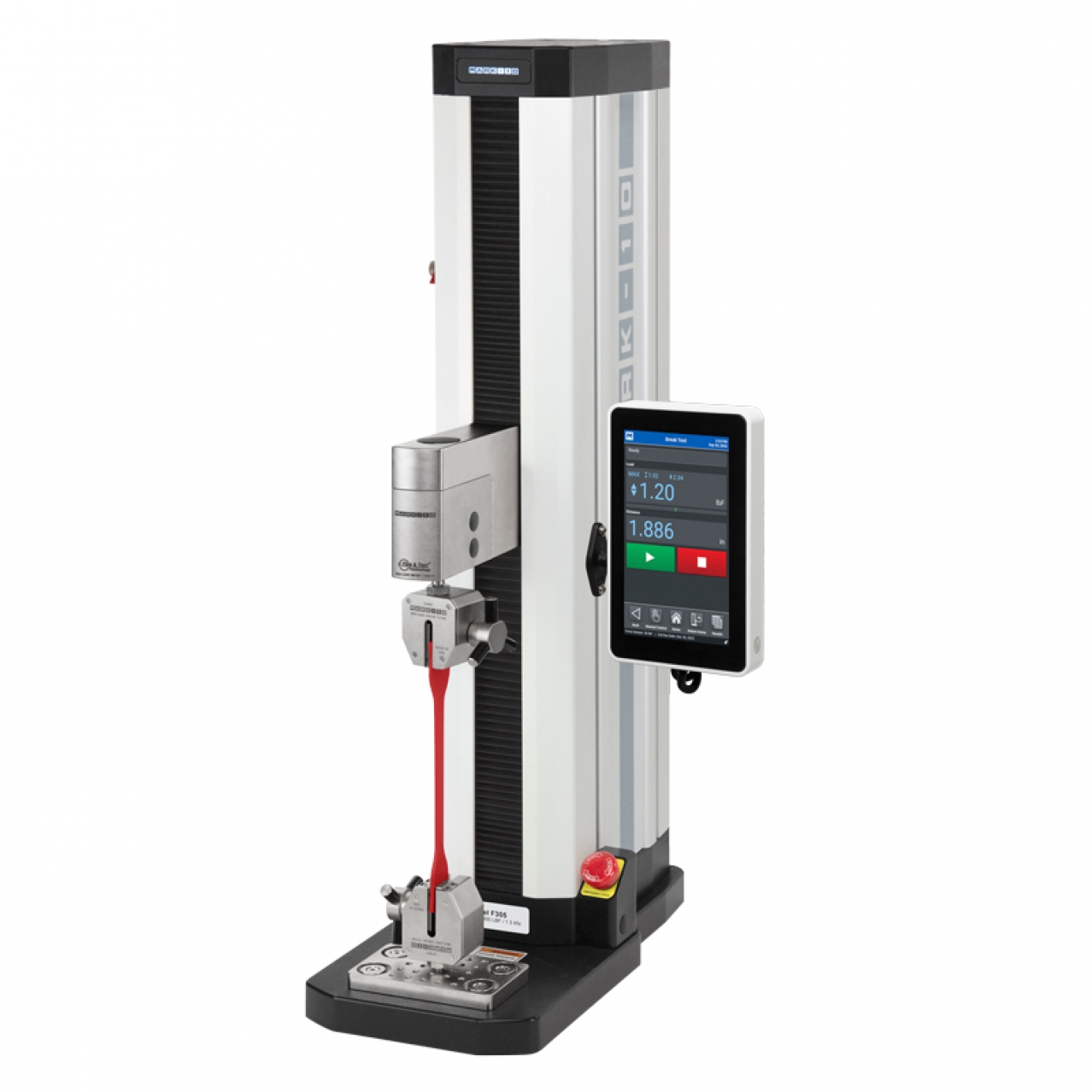

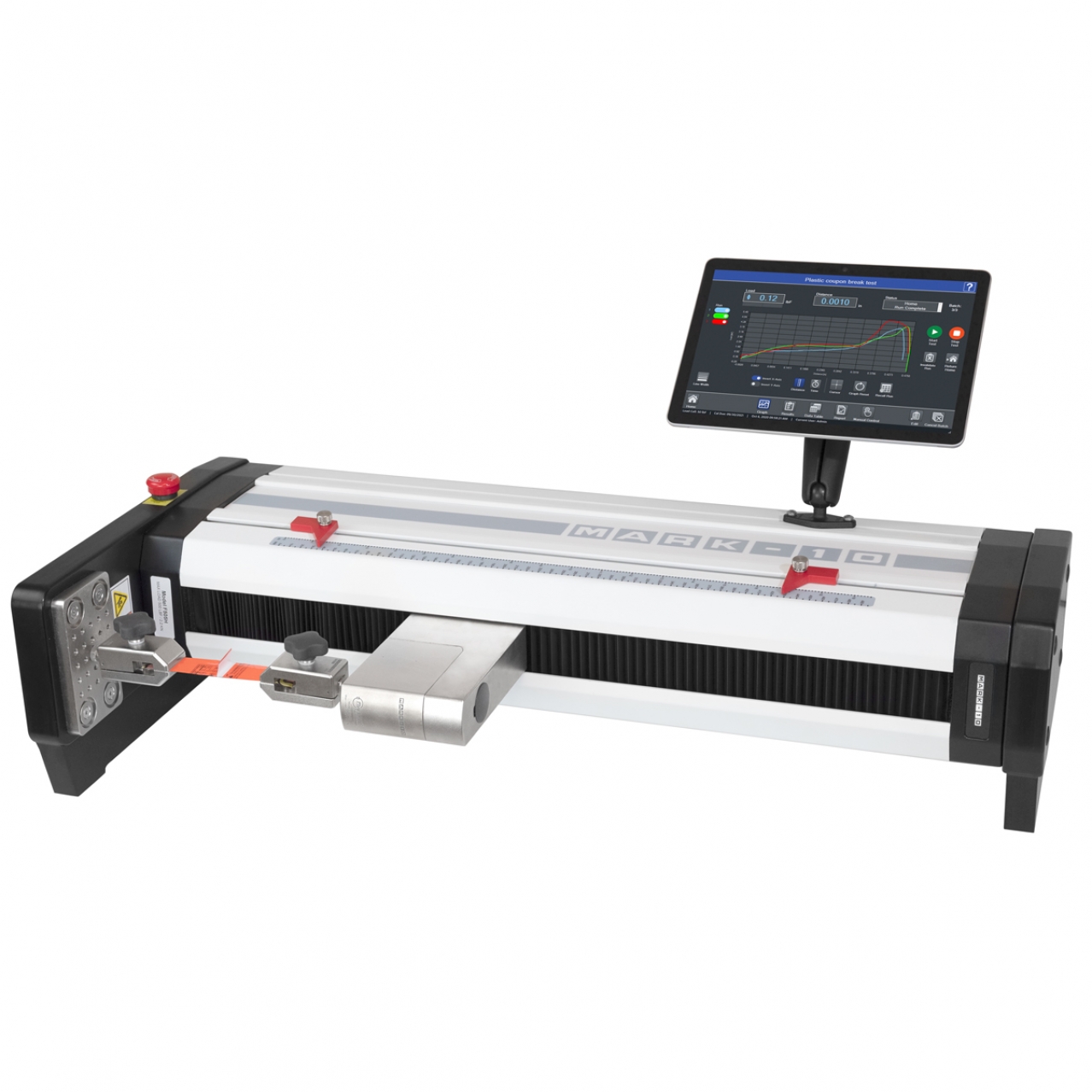

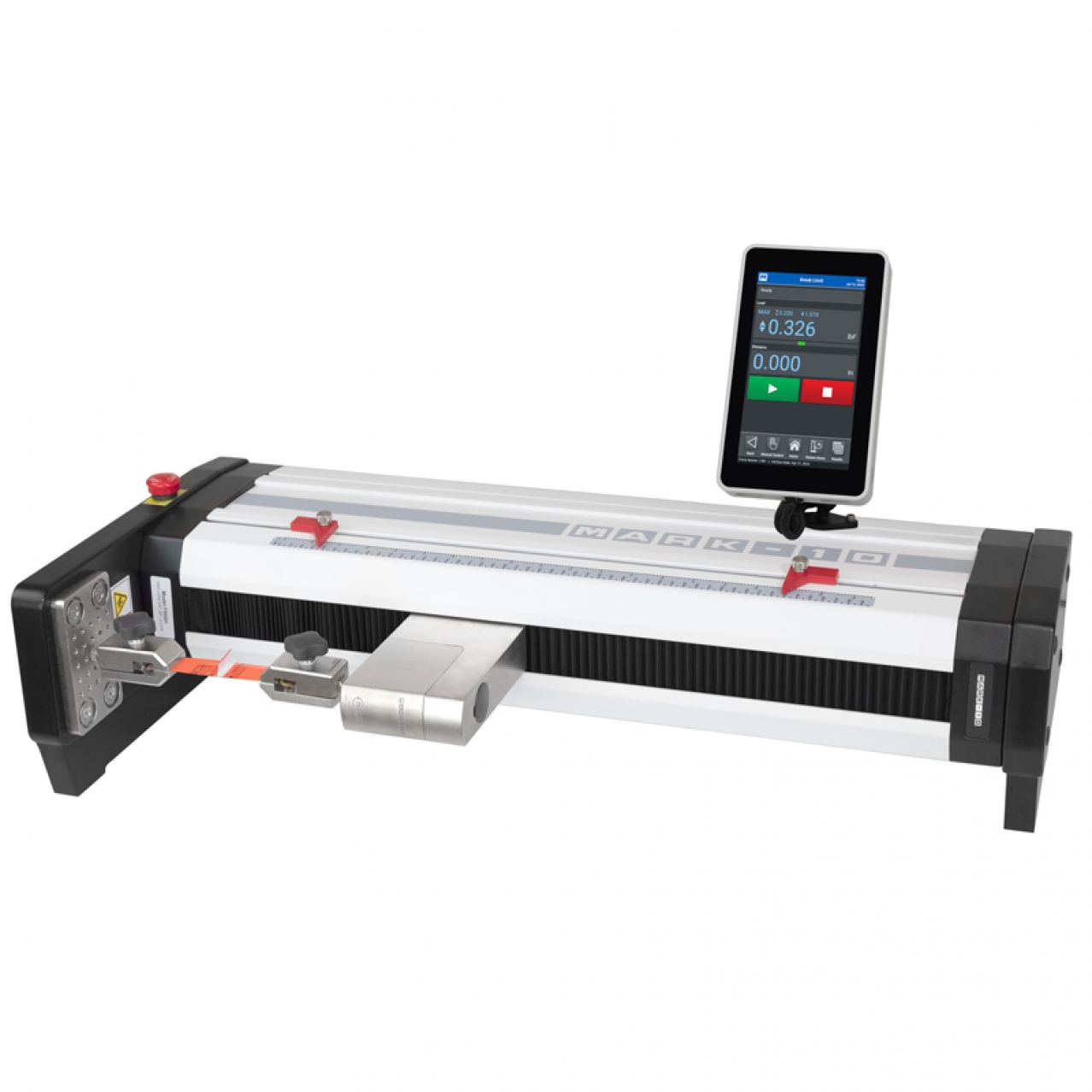

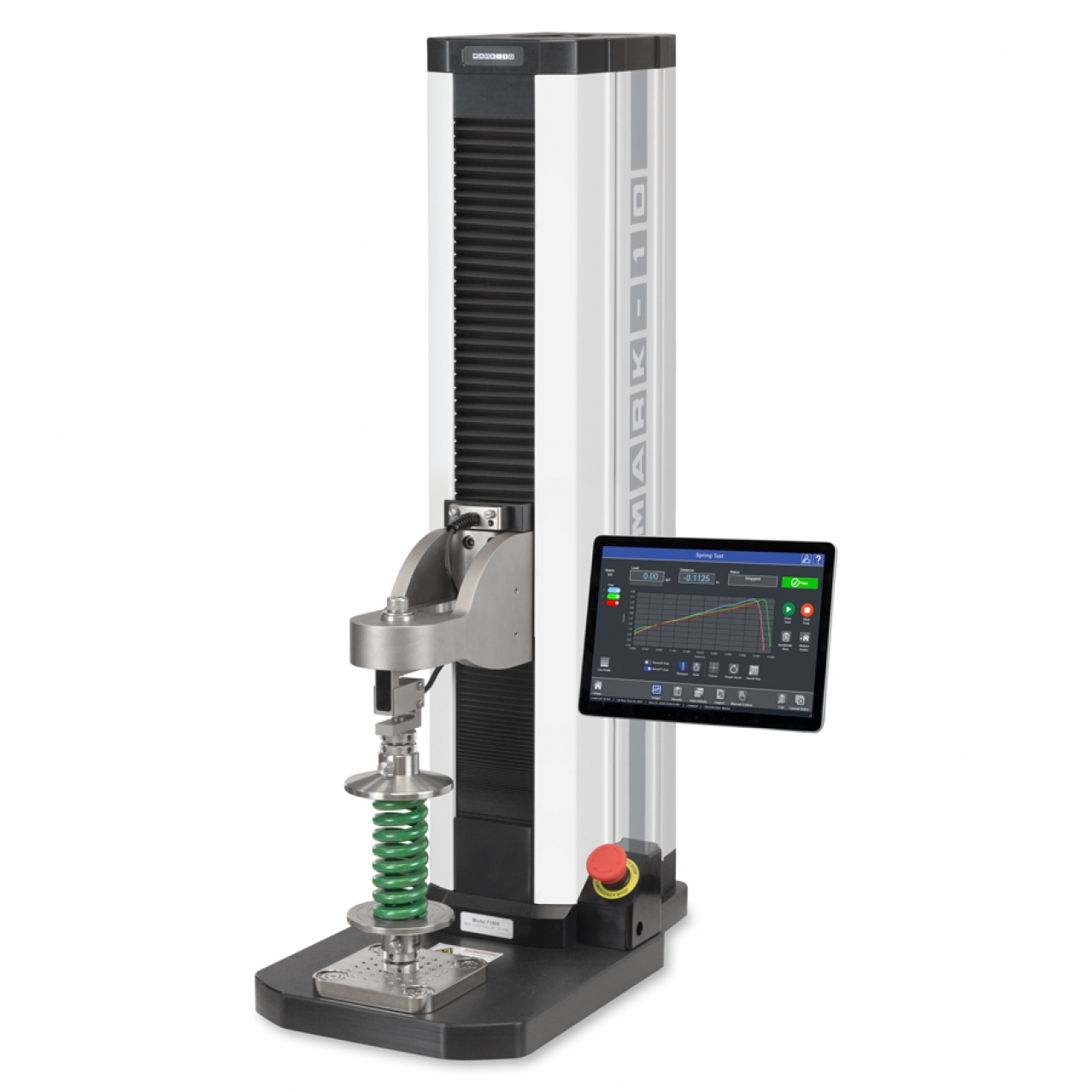

La scelta del banco non dipende solo dalla forza in gioco, ma anche dal livello di controllo richiesto dalla prova. Le versioni base offrono il comando essenziale della corsa e la lettura del valore di forza, soluzione adatta a controlli ripetitivi e a chi necessita di un risultato immediato. Le versioni avanzate aggiungono la programmazione di profili di prova, la registrazione completa della curva e la reportistica, e sono indicate quando servono parametri configurabili, analisi statistica e tracciabilità per le verifiche di conformità.
La scelta tra banco manuale e motorizzato, la portata della cella e il sistema di afferraggio dipendono dalla prova che devi eseguire e dal metodo da rispettare. I nostri ingegneri ti affiancano nella configurazione del banco più adatto alla tua applicazione, dalla definizione dei requisiti fino alla messa in servizio. Raccontaci il tuo caso di misura e individuiamo insieme la soluzione corretta tramite una consulenza tecnica.
Richiedi una consulenza tecnica
Un banco dinamometrico misura la forza di trazione o di compressione applicata a un campione durante una prova a velocità controllata. Restituisce il valore di picco, la curva forza-spostamento e i dati statistici della prova, consentendo di qualificare un componente o di documentare un collaudo in modo ripetibile e conforme alle procedure adottate.
Nel banco manuale la corsa è comandata dall'operatore, soluzione adatta a verifiche rapide e controlli di officina. Nel banco motorizzato un sistema elettromeccanico impone una velocità di prova costante e impostabile, condizione necessaria per le prove conformi a metodi normati e per ottenere curve forza-spostamento confrontabili nel tempo.
Il banco serve quando la prova deve essere ripetibile, vincolata lungo un asse definito ed eseguita a velocità controllata. Lo strumento portatile è adatto a misure manuali e occasionali, mentre il banco è indispensabile per il collaudo seriale, le prove conformi a norma e la documentazione del controllo qualità, perché elimina la variabilità introdotta dall'operatore.
La portata si sceglie in base alla forza massima prevista dalla prova, mantenendo un margine di sicurezza rispetto al fondo scala della cella di carico. Una cella sovradimensionata riduce la risoluzione sulle forze basse, mentre una sottodimensionata rischia il sovraccarico. La selezione corretta dipende quindi dall'intervallo di forze effettivamente in gioco nell'applicazione.
Sì, i banchi dinamometrici motorizzati sono progettati per eseguire prove conformi ai principali metodi normati, grazie al controllo preciso della velocità e alla registrazione completa dei dati. Il sistema di acquisizione documenta forza di picco, curva e parametri statistici, garantendo la tracciabilità richiesta dalle verifiche di conformità e dagli audit di qualità.
Un banco base esegue la prova con il comando essenziale della corsa e restituisce il valore di forza, ideale per controlli rapidi e ripetitivi. Un banco avanzato aggiunge la programmazione di profili di prova, la registrazione della curva forza-spostamento, l'analisi statistica e la reportistica, ed è indicato quando servono parametri configurabili e tracciabilità documentale per le verifiche di conformità.
