La qualità di una connessione crimpata non è verificabile a vista: una crimpatura difettosa può cedere sotto carico o generare resistenze di contatto fuori specifica. I tester per crimpatura fili consentono di quantificare la tenuta del collegamento misurando la forza di strappo, ovvero il carico necessario a separare il terminale dal conduttore. Sono strumenti dedicati al controllo qualità della crimpatura, impiegati nella produzione di cablaggi e nel collaudo dei terminali. La scelta dello strumento dipende dalla portata richiesta, dalla frequenza delle prove e dal grado di automazione necessario.

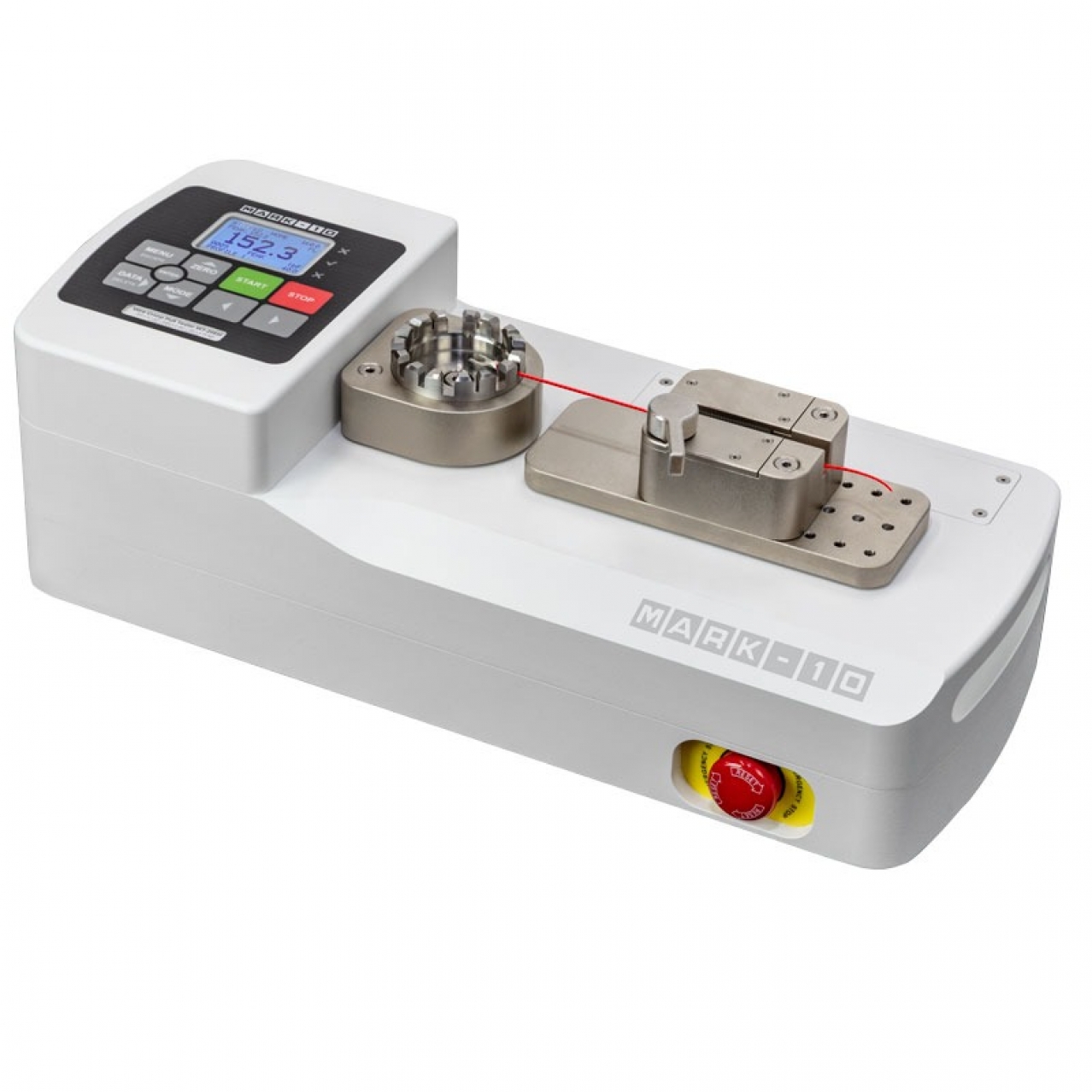

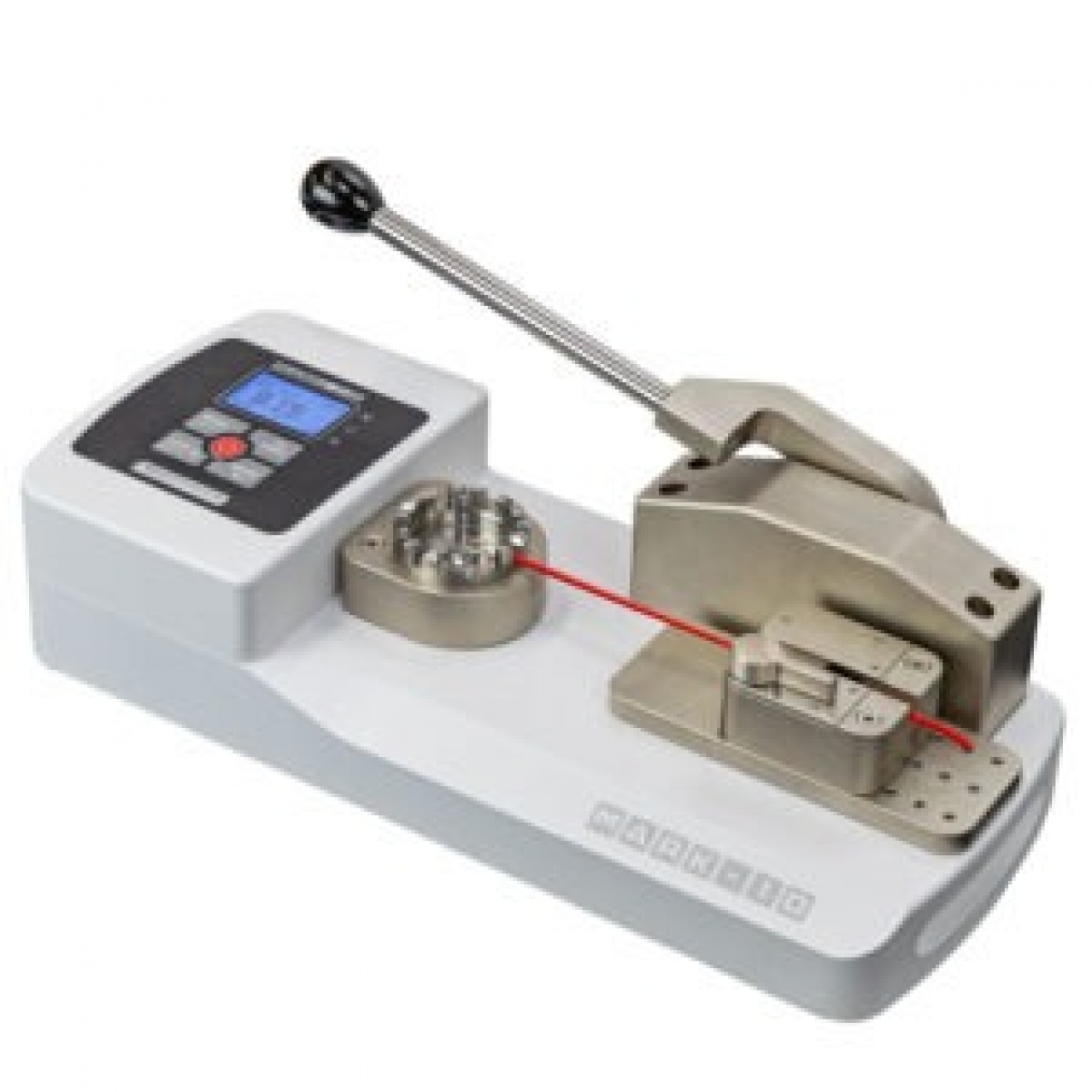

L'azionamento manuale, tipicamente a leva, è la soluzione più rapida ed economica per prove occasionali, audit o verifiche a bordo linea: la velocità di trazione dipende però dall'operatore. La versione motorizzata applica il carico a velocità costante e impostabile, garantendo prove ripetibili e indipendenti dall'esecutore. È la scelta indicata quando il volume di collaudo è elevato o quando una procedura interna richiede condizioni di prova documentate e confrontabili nel tempo.

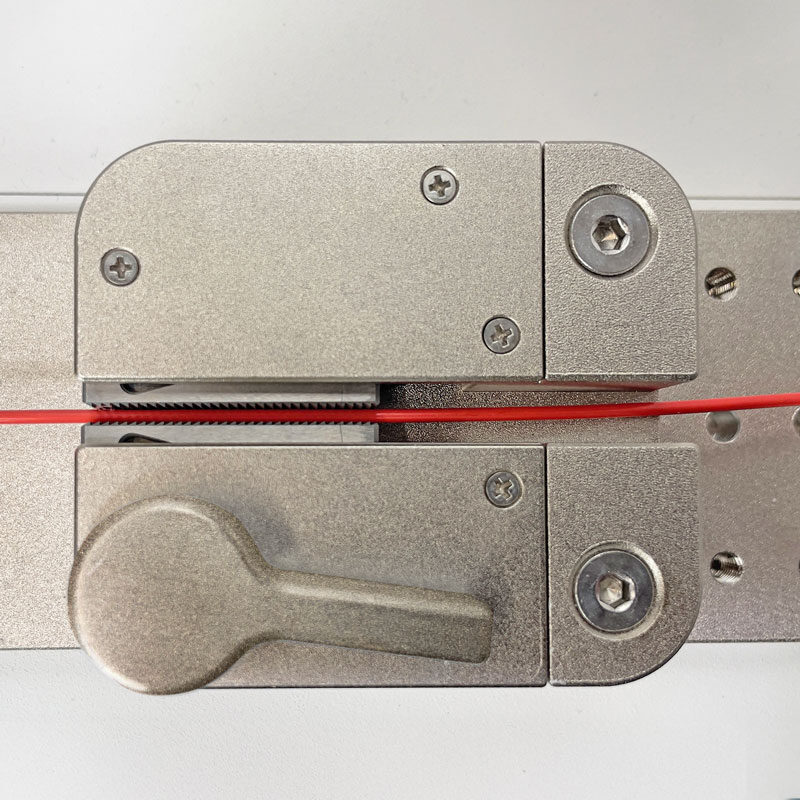

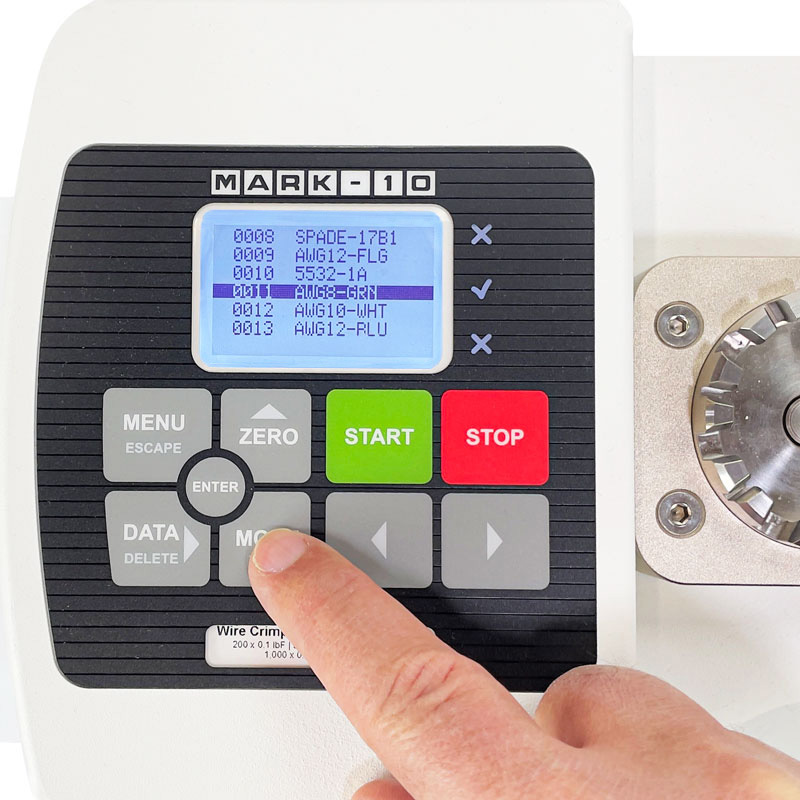

La selezione parte dalla portata: lo strumento deve coprire la forza di strappo attesa per la sezione di filo più resistente, con un margine adeguato. Conta poi il sistema di afferraggio, spesso a torretta multiposizione, che permette di provare diverse sezioni di conduttore senza cambiare attrezzatura. Vanno valutati la frequenza delle prove, la registrazione dei dati statistici e l'esportazione verso PC. Per carichi oltre la portata dei tester dedicati si ricorre a un banco dinamometrico con afferraggi specifici.
La prova consiste nell'applicare un carico di trazione crescente e controllato tra il conduttore e il terminale, fino alla separazione dei due elementi. Lo strumento registra la forza di strappo, cioè il valore di picco raggiunto nell'istante del cedimento. Confrontando questo dato con la soglia minima ammessa si stabilisce se la crimpatura è conforme. La prova di trazione su terminali crimpati è una verifica distruttiva: il campione provato non è più utilizzabile.
La prova di crimpatura è un controllo standard ovunque l'affidabilità di un collegamento elettrico sia critica. Nella produzione di cablaggi per il settore automotive viene impiegata per qualificare lotti e regolare le crimpatrici, mentre nell'elettronica di consumo e negli elettrodomestici serve a validare connettori e terminali. Trova applicazione anche nella quadristica elettrica, nell'aerospazio e nei controlli di accettazione sul materiale in ingresso, dove il controllo qualità della crimpatura previene guasti difficili da diagnosticare in campo.
È uno strumento che misura la forza necessaria a separare un terminale dal conduttore su cui è stato crimpato. Eseguendo una prova di trazione fino al cedimento, quantifica la tenuta meccanica del collegamento e ne verifica la conformità rispetto a una soglia minima. È uno strumento di controllo qualità tipico della produzione di cablaggi.
Il terminale e il conduttore vengono bloccati alle due estremità dello strumento, che applica un carico di trazione crescente fino alla separazione. Il valore di picco registrato in quel momento è la forza di strappo. Il dato si confronta con il valore minimo richiesto dalla specifica o dalla norma di riferimento per stabilire la conformità.
Il tester manuale applica il carico tramite una leva azionata dall'operatore: è rapido ed economico, ma la velocità di trazione varia da prova a prova. Il tester motorizzato applica il carico a velocità costante e programmabile, assicurando risultati ripetibili e confrontabili. Il modello motorizzato è preferibile per volumi di collaudo elevati e procedure documentate.
Una crimpatura difettosa non è rilevabile a vista e può cedere sotto carico o causare contatti elettrici instabili. La prova di trazione misura oggettivamente la tenuta del collegamento, consente di regolare le crimpatrici e di intercettare i lotti non conformi prima che raggiungano l'impiego finale, prevenendo guasti costosi e difficili da diagnosticare in campo.
