Sistema capacitivo multicanale a risoluzione sub-nanometrica

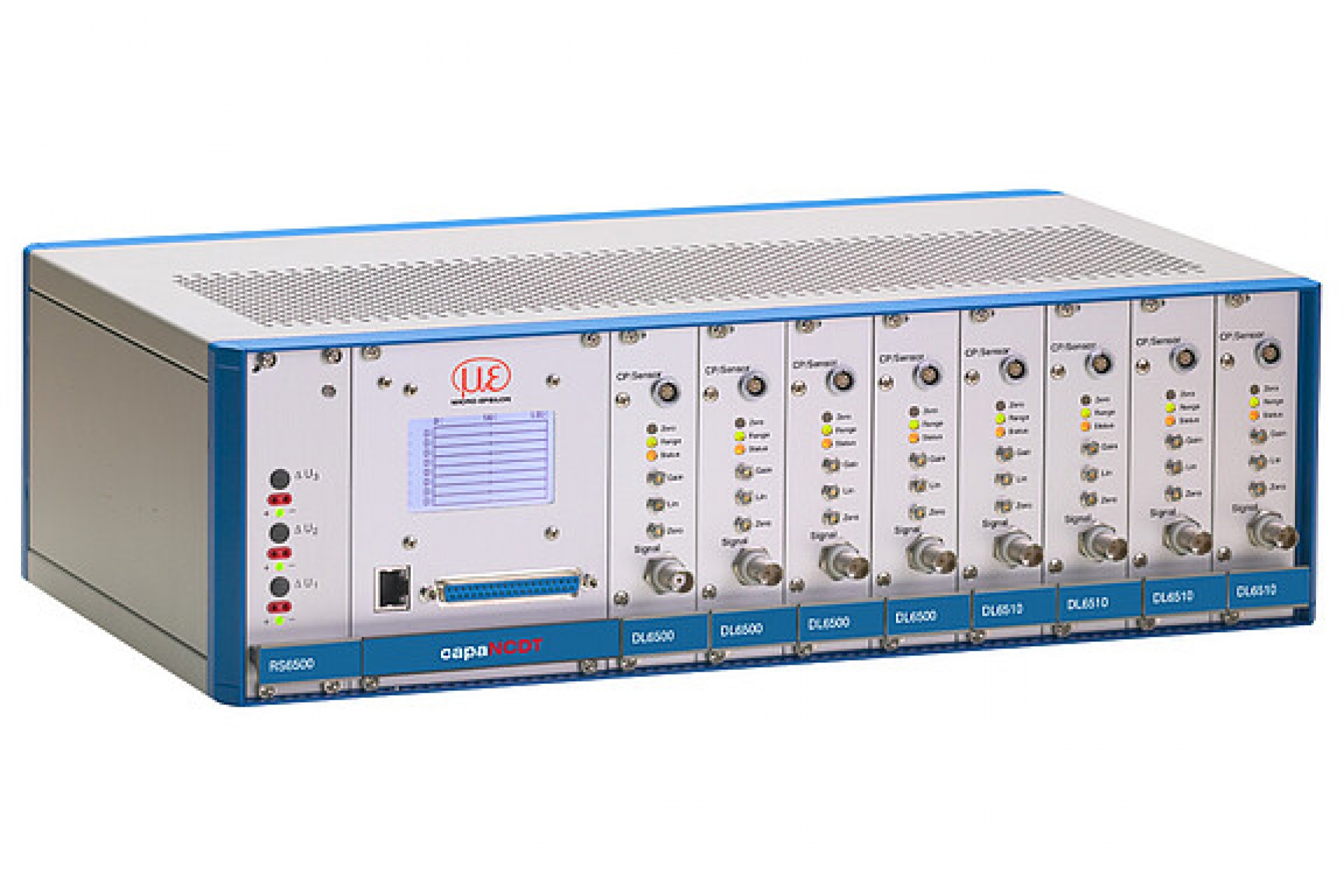

L'architettura del capaNCDT 6500 è basata su rack modulare in formato Euro-card: disponibile in due configurazioni — fino a 2 o fino a 8 demodulatori — il sistema cresce con le esigenze dell'applicazione aggiungendo schede senza sostituire l'elettronica di base. Il controller DT6530 gestisce fino a 8 canali simultanei con una velocità di campionamento digitale di 7,8 kHz per canale e una risposta in frequenza analogica di 8,5 kHz (-3dB): prestazioni che permettono il monitoraggio di dinamiche rapide — vibrazioni, movimenti veloci di posizionamento, oscillazioni — mantenendo la risoluzione sub-nanometrica anche in acquisizione continua.

La risoluzione massima di 0,0375 nm — circa cinque volte superiore al capaNCDT 6200 — è ottenibile grazie al design triassiale dei sensori (elettrodo di misura, anello di guardia e massa), che genera un campo di misura omogeneo con eliminazione delle distorsioni di bordo e delle interferenze da campi magnetici. Il preamplificatore può essere integrato nel demodulatore DL6530 (cavi fino a 8 m) oppure esterno tramite i moduli CP6001 o CPM6011 per distanze maggiori — un'opzione che rende il sistema adottabile anche in celle di misura dove il punto di misura è fisicamente lontano dall'elettronica di condizionamento.

Una caratteristica tecnica rara in questa categoria è la capacità di misurare sia target conduttivi (metalli) che isolatori (vetro, ceramica, polimeri), ampliando il perimetro applicativo ben oltre i sensori induttivi concorrenti. La web interface accessibile via Ethernet consente la configurazione completa di filtri, operazioni aritmetiche e visualizzazione dei valori di tutti gli 8 canali in percentuale FSO tramite il display integrato DD6500. L'interfaccia EtherCAT garantisce trasmissione dati in tempo reale e sincronizzazione tra più sistemi senza latenza aggiuntiva, con integrazione nativa negli ambienti di controllo Beckhoff TwinCAT e compatibili.
