Sistema per l’ispezione bottom up del vetro

I sistemi GIS 640i G7 e GIS 450i G7 offrono un nuovo approccio nelle misurazioni della temperatura durante la produzione del vetro basso emissivo. Il vetro con bassa emissività rappresenta una sfida per i dispositivi a infrarossi che vengono utilizzati per la misurare la temperatura dall’alto, all’uscita dal forno durante la produzione.

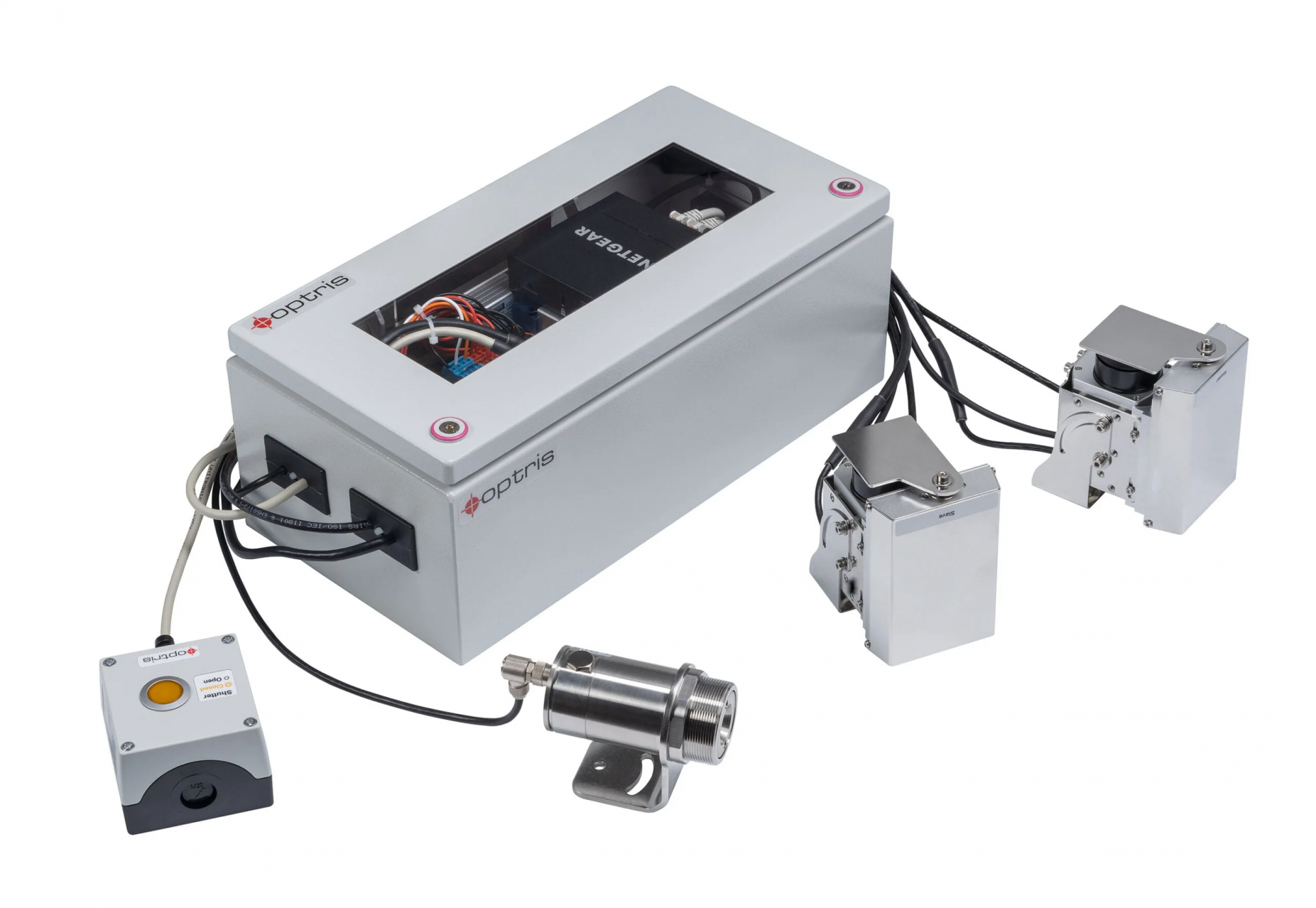

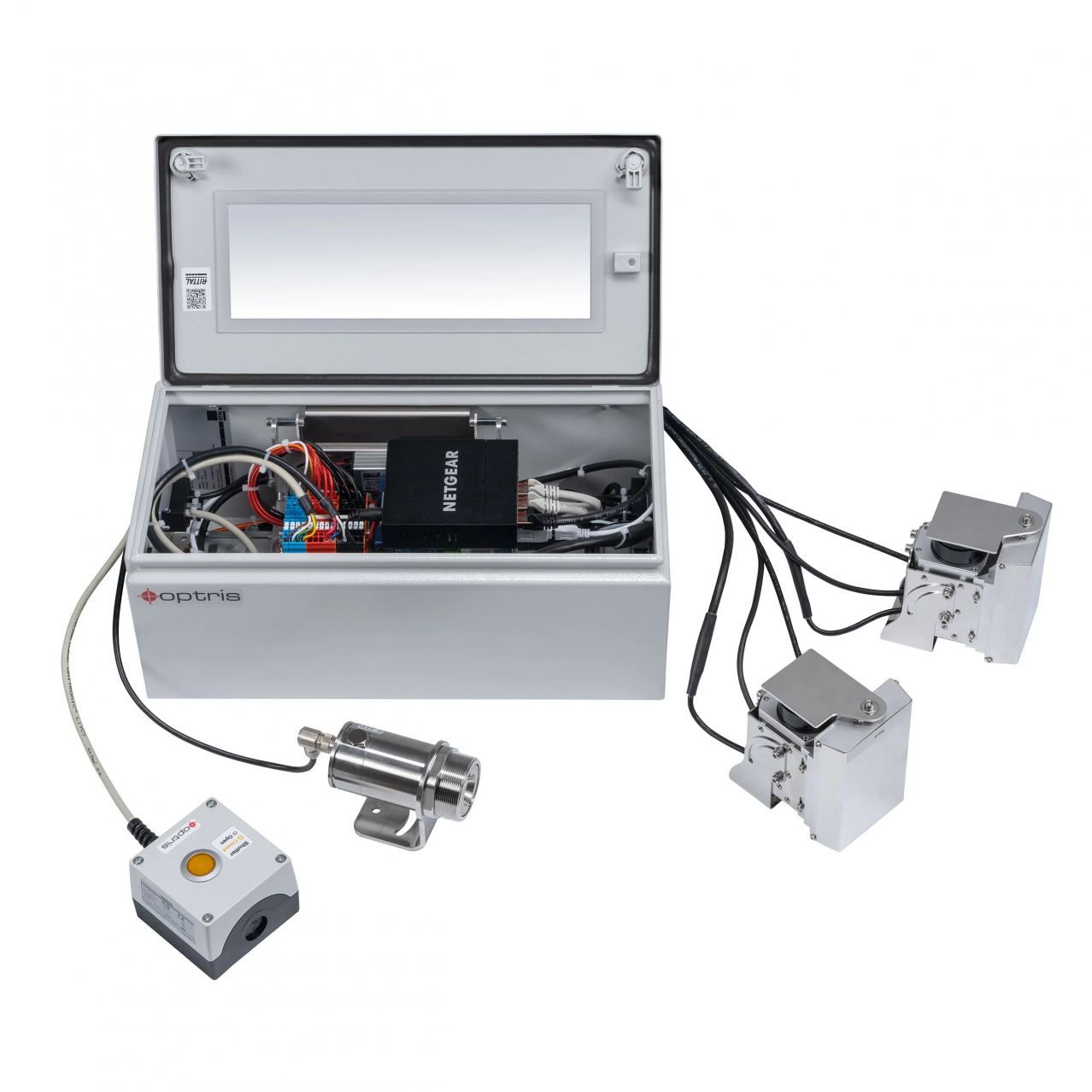

I nuovi sistemi Bottom up di Optris risolvono questo problema con un nuovo approccio. Il sistema utilizza due termocamere a infrarossi installate sotto la linea di tempra, che misurano la temperatura sul lato non rivestito e che presenta quindi un’alta emissività.

La combinazione di due termocamere VGA, con un campo visivo massimo di 111°, si traduce in un'eccellente risoluzione della linea di scansione (1600 pixel) su una larghezza di scansione massima di 4,3 m.

Un pirometro ultraveloce CTlaser 4M, con tempo di esposizione di 90 µs, in combinazione con il sistema di protezione dell'obiettivo a controllo digitale (DCLP) è una protezione affidabile per entrambe le termocamere in caso di rottura del vetro.
