Sistema multi-canale modulare ad alta precisione

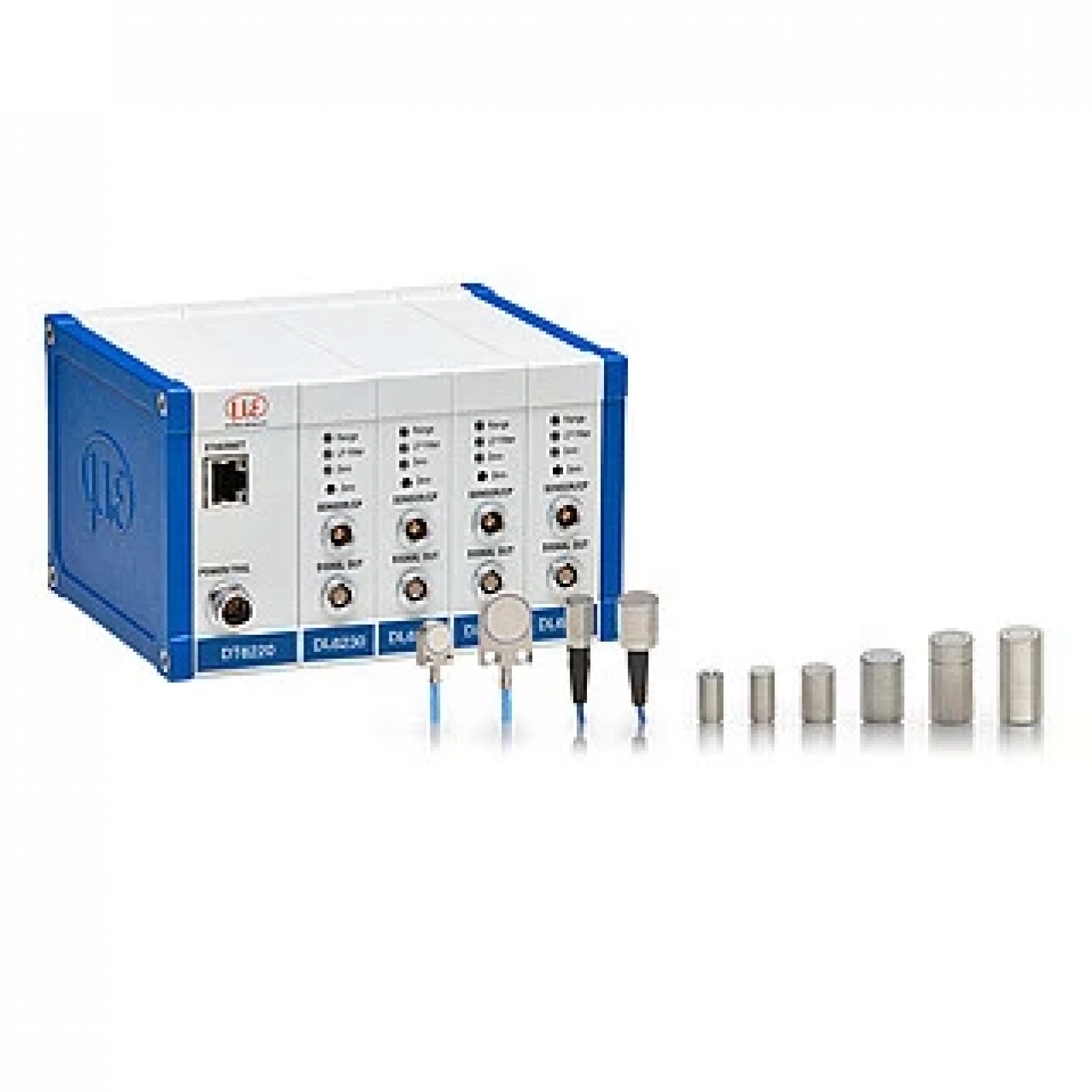

L'architettura del capaNCDT 6200 si basa sulla separazione fisica tra controller e demodulatore: ogni canale aggiuntivo richiede solo l'inserimento di un demodulatore dedicato nello stesso chassis, senza modifiche al cablaggio principale né alla configurazione software. Il demodulatore DL6220 è la scelta per applicazioni di misura standard con risoluzione statica di 0,004% FSO e banda di 5 kHz (-3dB). Il demodulatore DL6230 porta la risoluzione statica a 0,0005% FSO — equivalente a meno di 0,2 nm sui range più stretti — abilitando misure nell'ordine del sub-nanometro su target metallici piani: wafer semiconduttori, superfici ottiche, componenti di precisione. Per applicazioni dinamiche, il controller DT6222 estende la risposta in frequenza fino a 20 kHz (-3dB), con velocità di campionamento digitale di 4 × 3,9 kSa/s.

Una funzionalità tecnica spesso determinante nella progettazione di sistemi multicanale è l'operazione sincrona: i demodulatori sincronizzati all'interno dello stesso controller eliminano le interferenze reciproche tra sensori adiacenti e — crucialmente — rendono superfluo il collegamento a terra del target. Questo risolve uno dei vincoli più critici nelle misure su superfici isolate elettricamente o su componenti in movimento come rulli e dischi. La web interface accessibile via Ethernet senza software aggiuntivo consente la configurazione completa di filtri, soglie e collegamenti aritmetici tra canali — utili ad esempio per calcolare spessore da due misure opposte — direttamente da browser. Il DT6240-PROFINET si integra nativamente nella rete Industrial Ethernet del PLC senza moduli di interfaccia esterni, riducendo cablaggio, punti di guasto e costo di installazione.
