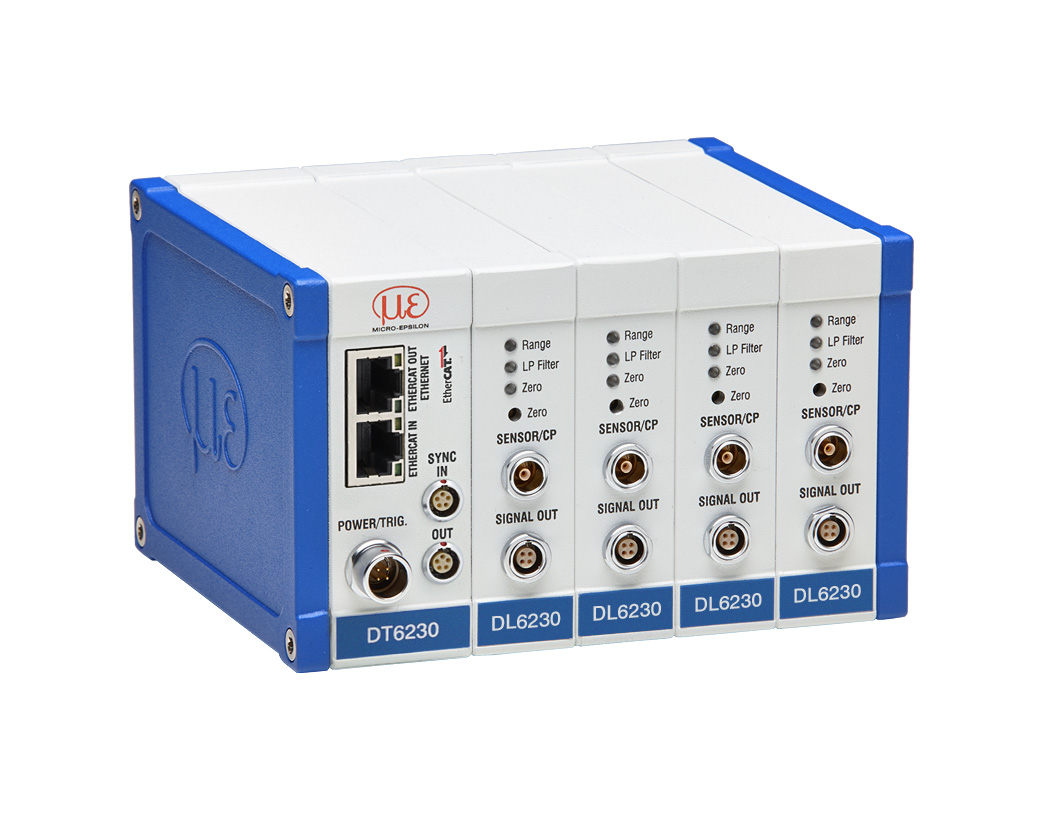

DT6220 / DT6230 con demodulatore DL6230

Brand:

Sistema di misura capacitivo per misure ad alta risoluzione

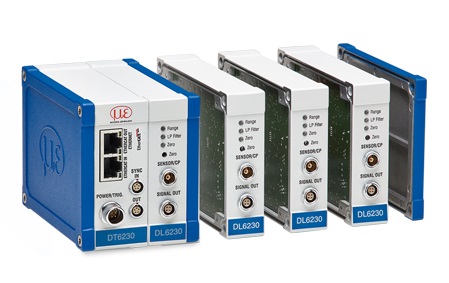

La serie capaNCDT 6200 comprende diversi sistemi capacitivi multicanale completamente modulari. Il controller può essere facilmente esteso fino ad un massimo di quattro canali di misura sincronizzati.

Il sistema di misura è composto da un controller e dal rispettivo demodulatore per il sensore. La struttura totalmente modulare può essere espansa, anche successivamente, per assecondare le proprie esigenze di misura.

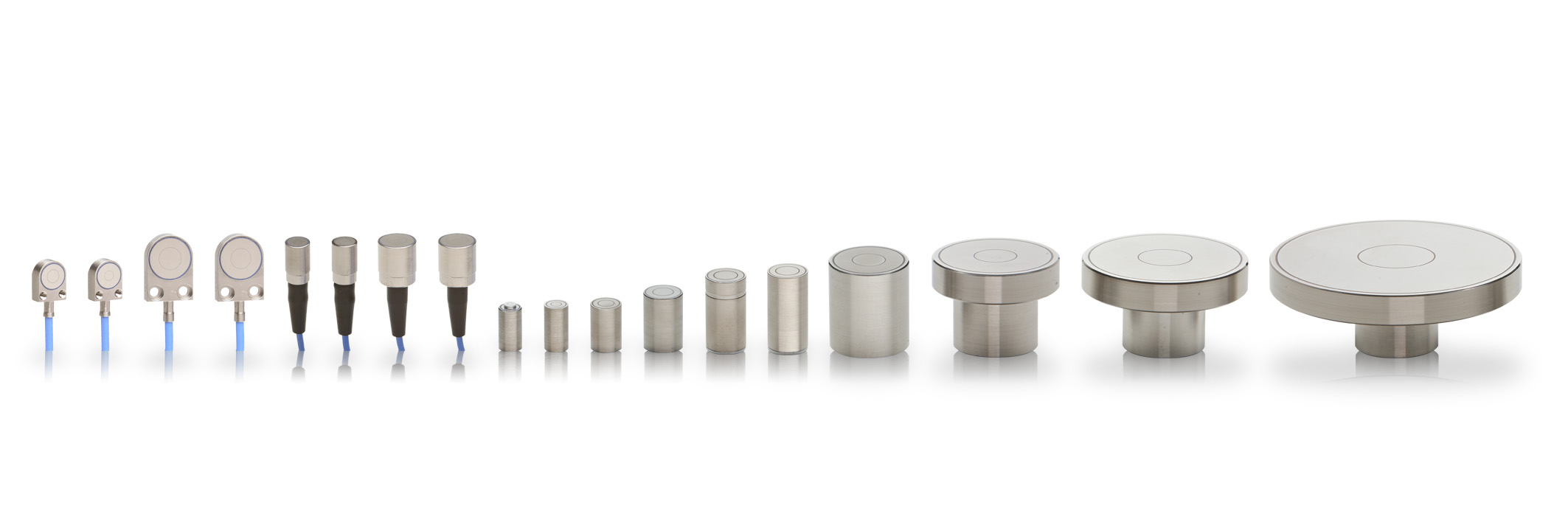

Il demodulatore DL6230 viene utilizzato nelle applicazioni che richiedono altissime risoluzione e può operare in modalità sincro. Dispone di segnali di uscita analogici e, a seconda del controller, di un'interfaccia digitale Ethernet (controller DT6220) o Ethernet/EtherCAT (controller DT6230). Il demodulatore DL6230 è compatibile con tutti i sensori e cavi della serie capaNCDT.

Il collegamento Ethernet permette di accedere all'intuitiva interfaccia web, per supportare al meglio l’utente nella configurazione del sistema e nella misurazione.

Tipologia

Controller

Risoluzione dinamica (% FS)

0,005

Larghezza di banda (kHz)

5 (-3dB)

Temperatura operativa
  • Sensore: -50 ... + 200 °C
  • Controller: +10 ... +60 °C
Uscite analogiche
  • 0 ... 10V (short circuit proof)
  • 4 ... 20mA (load max. 500Ohm)
Interfacce digitali
  • Controller DT6220: Ethernet
  • Controller DT6230: Ethernet + EtherCAT
