Sistema LDV 2D a laser integrati per la misura di due componenti

Questo sistema esegue una misura veramente bidimensionale: due canali di velocimetria laser Doppler, alloggiati in un'unica sonda, rilevano entrambe le componenti della velocità nello stesso volume di misura. Ogni canale incrocia due fasci laser coerenti per generare un reticolo di frange di interferenza, dal quale ricava modulo e verso della rispettiva componente grazie allo sfasamento di frequenza. La scelta progettuale che distingue il sistema è l'integrazione dei laser direttamente nel corpo sonda, senza fibre ottiche di trasmissione: tra l'80 e il 90% della potenza laser raggiunge il volume di misura, con segnale più intenso, data rate più elevato, costi ridotti e un allineamento più semplice.

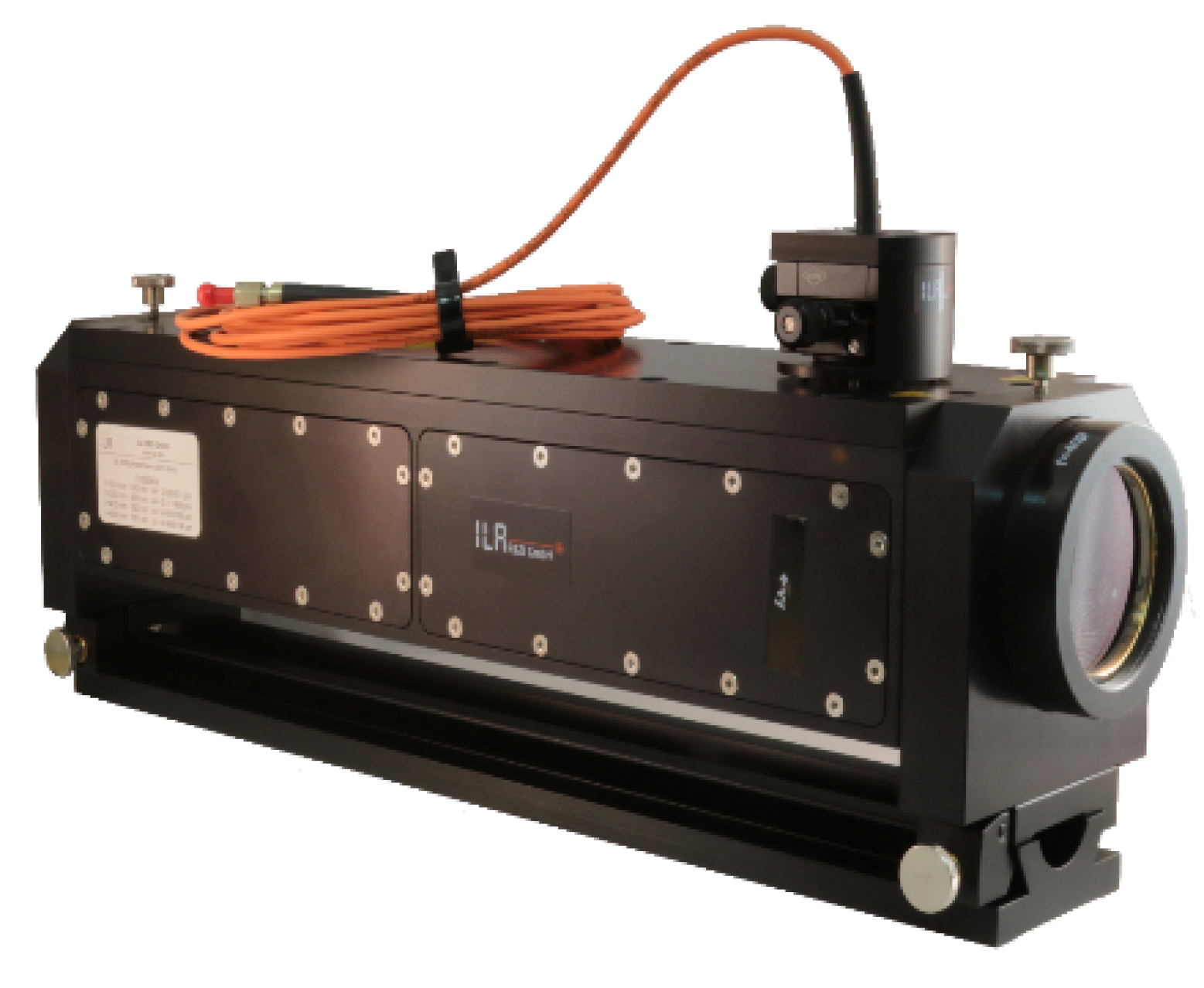

Il corpo della sonda è fresato da un unico pezzo, una soluzione che garantisce elevata stabilità a lungo termine e bassa incertezza di misura, con un'accuratezza dello 0,3%. La sonda integra due laser Nd:YAG a 532 e 561 nm, con potenza selezionabile fino a 500 mW e lunghezza di coerenza superiore a 100 m; le lunghezze focali intercambiabili, da 80 a 800 mm, permettono di dimensionare il volume di misura in funzione dell'applicazione. Il controller impiega rivelatori a fotomoltiplicatore e, in opzione, un sistema di traslazione automatica fino a quattro assi e corsa fino a 2 metri abilita la mappatura del flusso non presidiata. È disponibile, su richiesta, un certificato di accuratezza tracciabile all'istituto metrologico nazionale tedesco PTB.

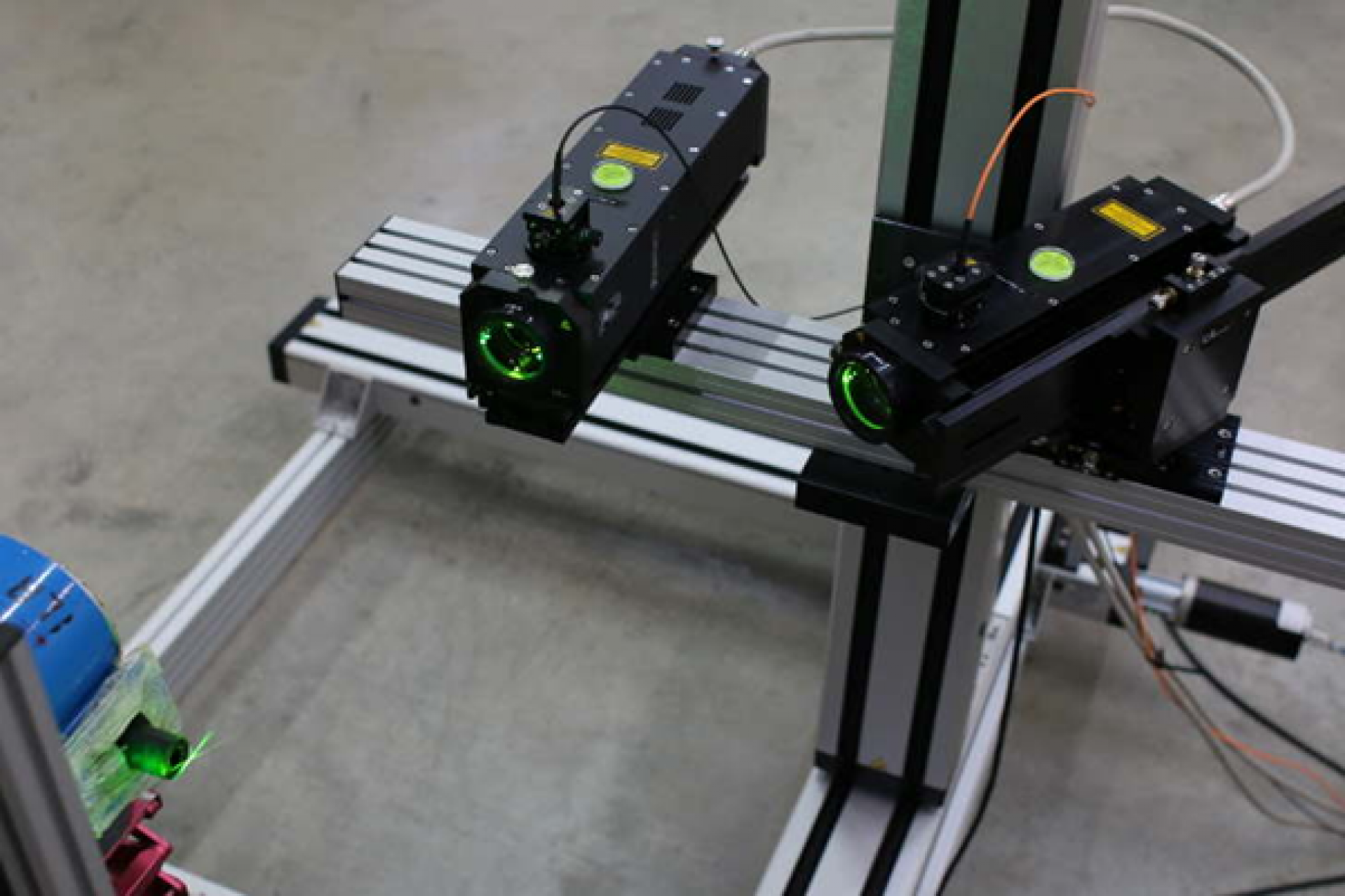

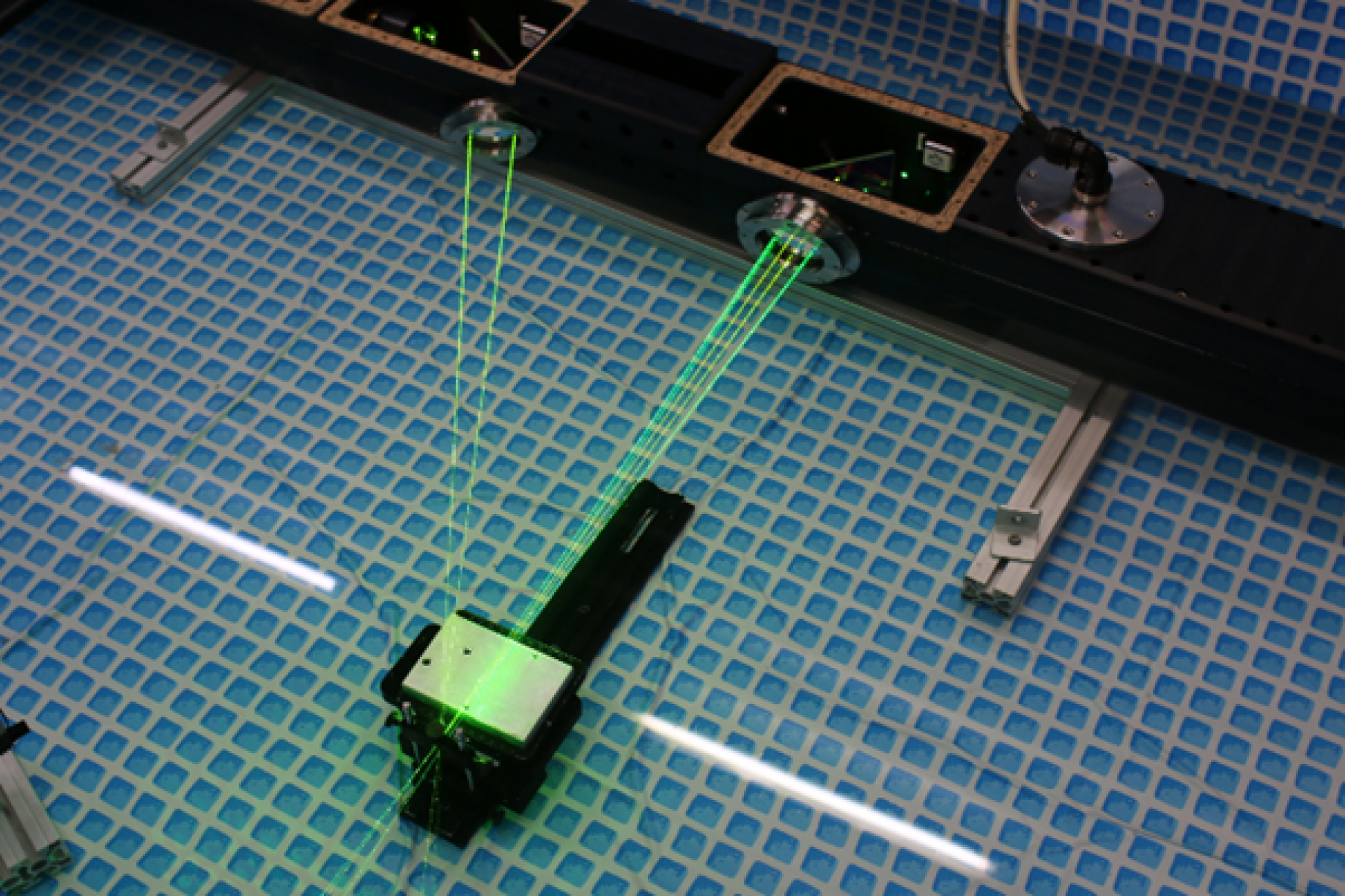

La sonda 2D è anche la base per configurazioni a tre componenti, abbinandola a una sonda 1D, e per una versione sommergibile destinata alle vasche di rimorchio. La scelta della lunghezza focale, della configurazione di traslazione, l'estensione a sistemi 3D o sommergibili e la certificazione tracciabile sono il punto in cui la consulenza tecnica Luchsinger affianca il cliente, dalla definizione della misura fino all'applicazione.
