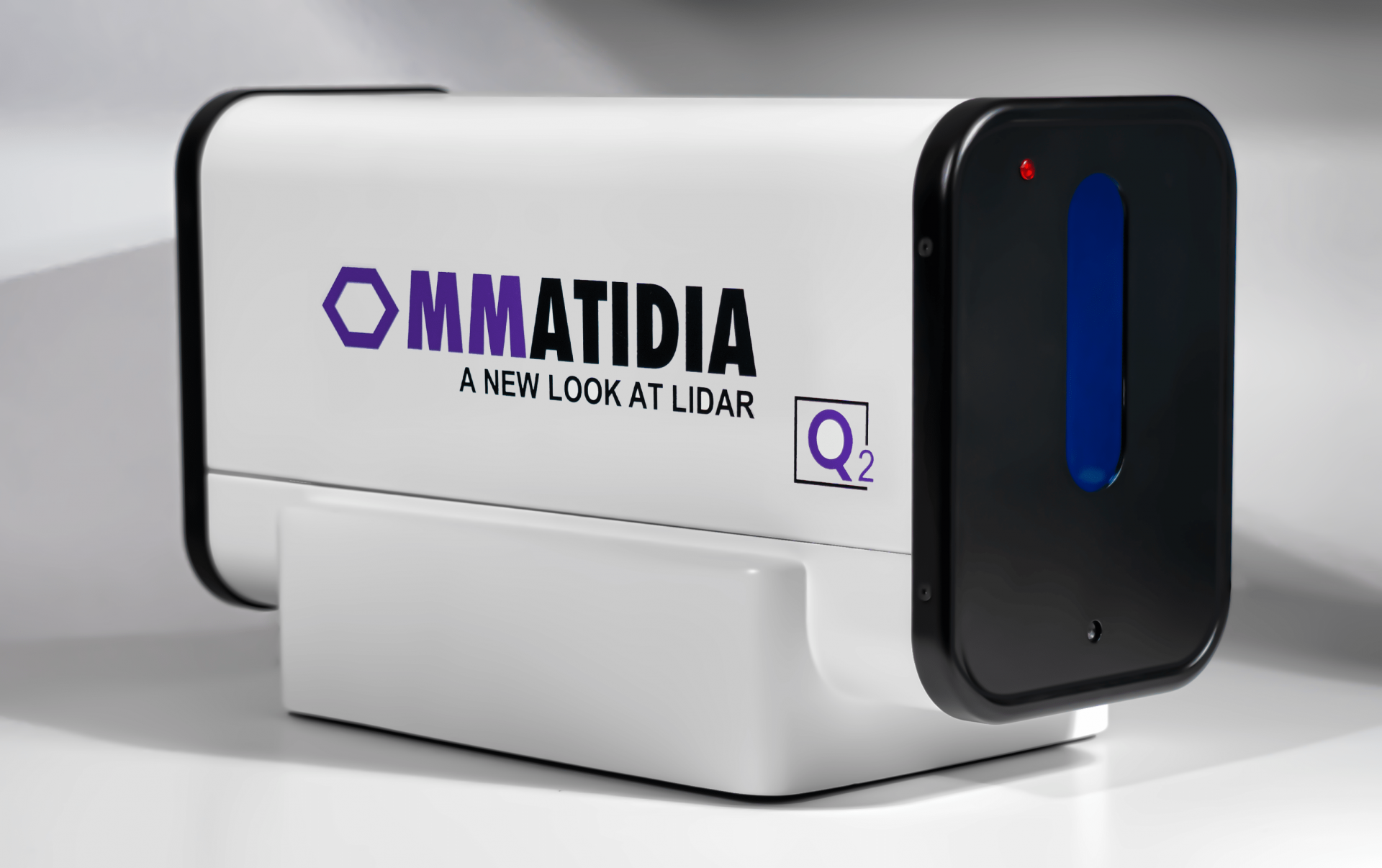

I vibrometri laser misurano la vibrazione di una struttura a distanza, senza contatto fisico e senza applicare sensori sulla superficie. A differenza degli accelerometri, che restituiscono un valore in un singolo punto e aggiungono massa all'oggetto, la vibrometria laser rileva il movimento per via ottica, lasciando inalterato il comportamento dinamico del componente. Le soluzioni più avanzate adottano un'architettura multi-beam: decine di punti vengono acquisiti simultaneamente, ricostruendo una mappa spaziale densa della vibrazione in un'unica misura. Questo approccio full-field riduce drasticamente i tempi rispetto alla scansione punto per punto e apre la misura delle vibrazioni senza contatto ad applicazioni dove velocità, ripetibilità e accesso alla superficie sono critici.
La misura ottica della vibrazione sfrutta un fascio laser coerente che, riflesso dalla superficie in movimento, codifica nella luce di ritorno la velocità e lo spostamento istantanei del punto inquadrato. Le architetture multipunto proiettano una linea di fasci simultanei, campionando ogni punto ad alta frequenza e ricostruendo il campo vibrazionale nel suo insieme, non punto per punto. L'assenza di contatto elimina la massa aggiunta e il cablaggio, condizione essenziale su strutture leggere, calde, in rotazione o difficili da raggiungere, dove un trasduttore applicato altererebbe la misura o non sarebbe installabile.

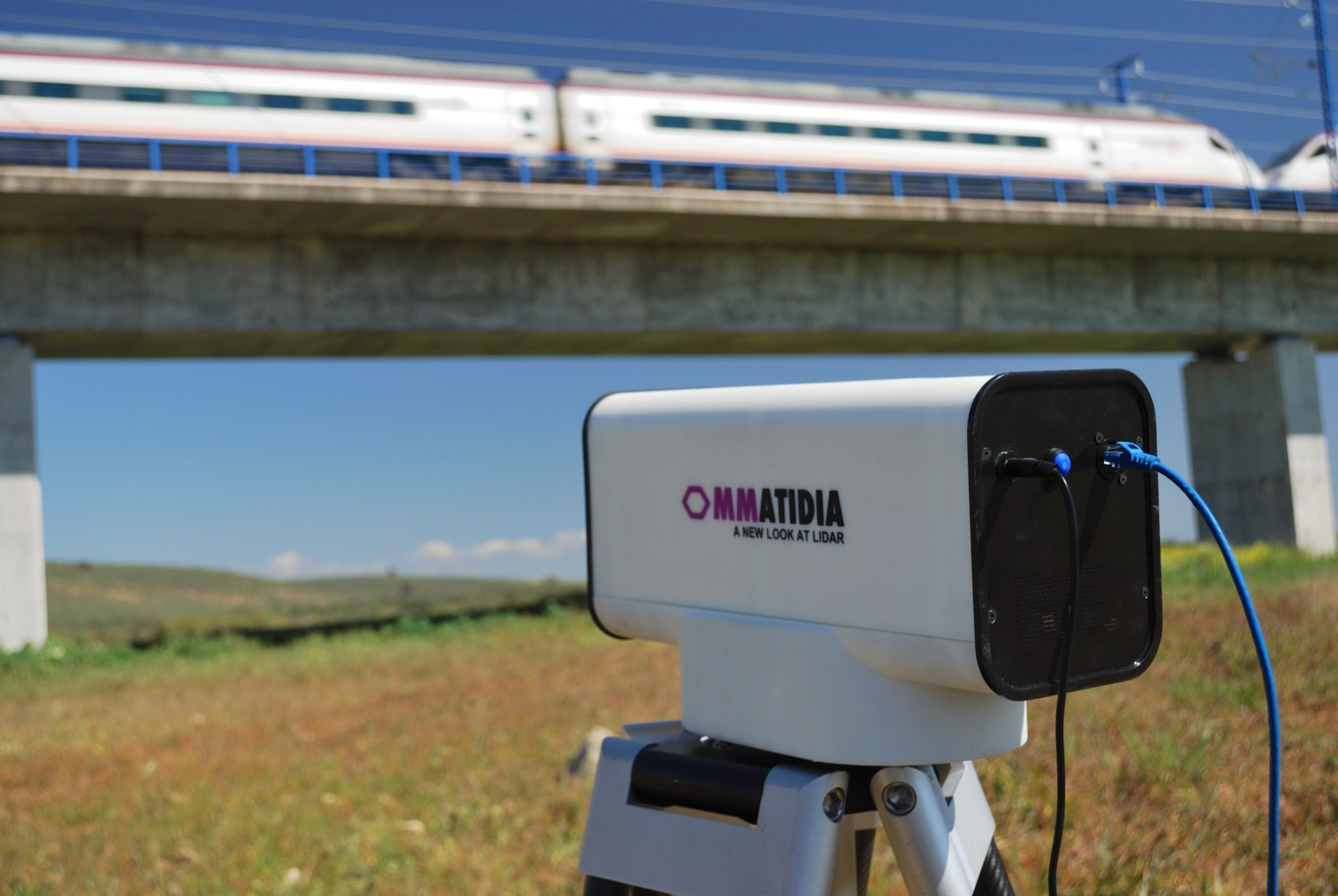

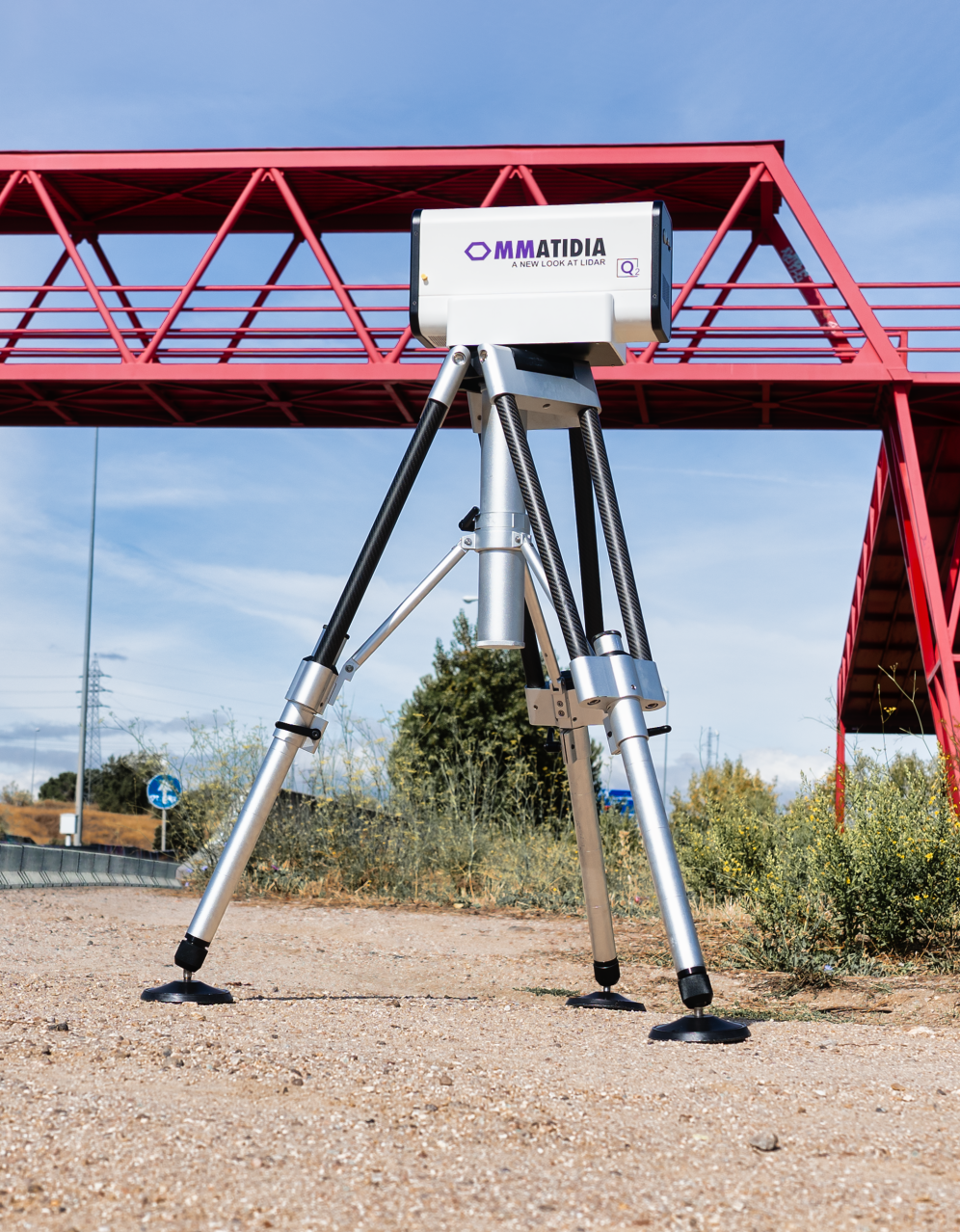

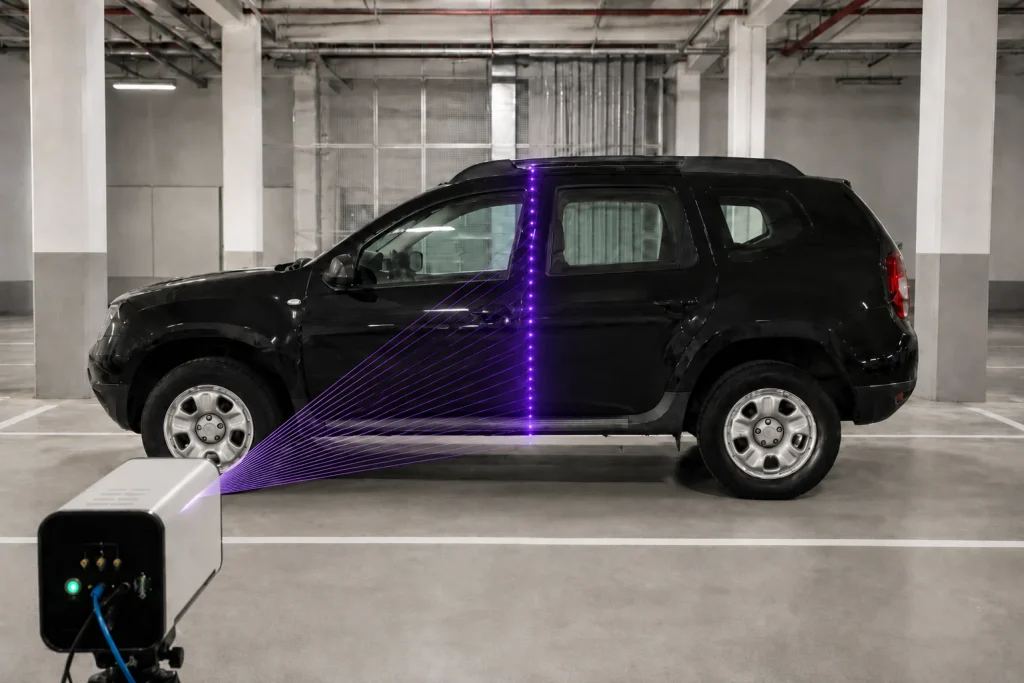

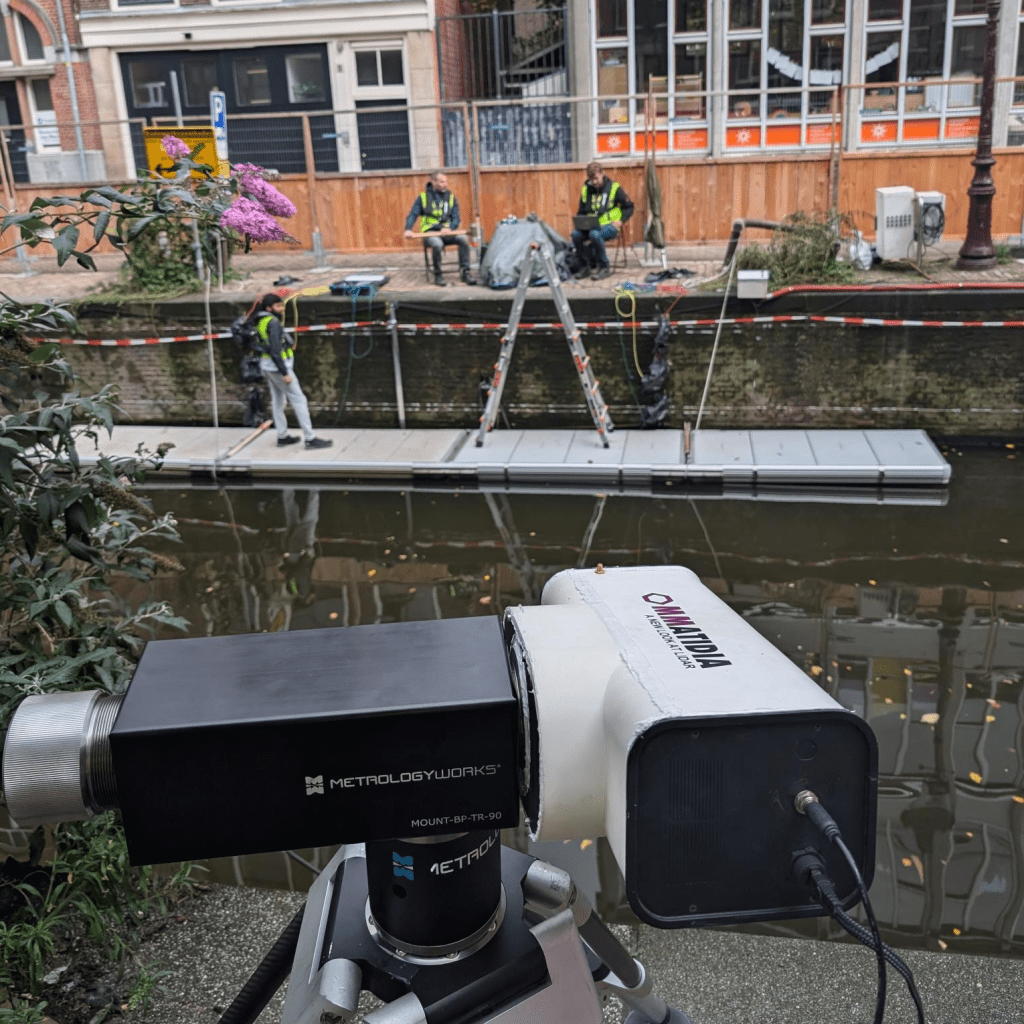

Nel collaudo NVH e automotive la misura full-field mappa i modi vibrazionali su carrozzerie e pannelli, fino al controllo non distruttivo di incollaggi in linea. In ambito aerospaziale una singola unità mobile sostituisce centinaia di accelerometri nei ground vibration test su aerostrutture. Nel monitoraggio civile consente analisi di ponti sotto traffico ed edifici sotto eccitazione ambientale, con baseline ripetibili nel tempo. Trova impiego anche nella qualifica a vibrazione di schede elettroniche, nella caratterizzazione di membrane e materiali a bassa riflettività e nel controllo a distanza di apparati energizzati, misurabili in sicurezza da posizione remota.

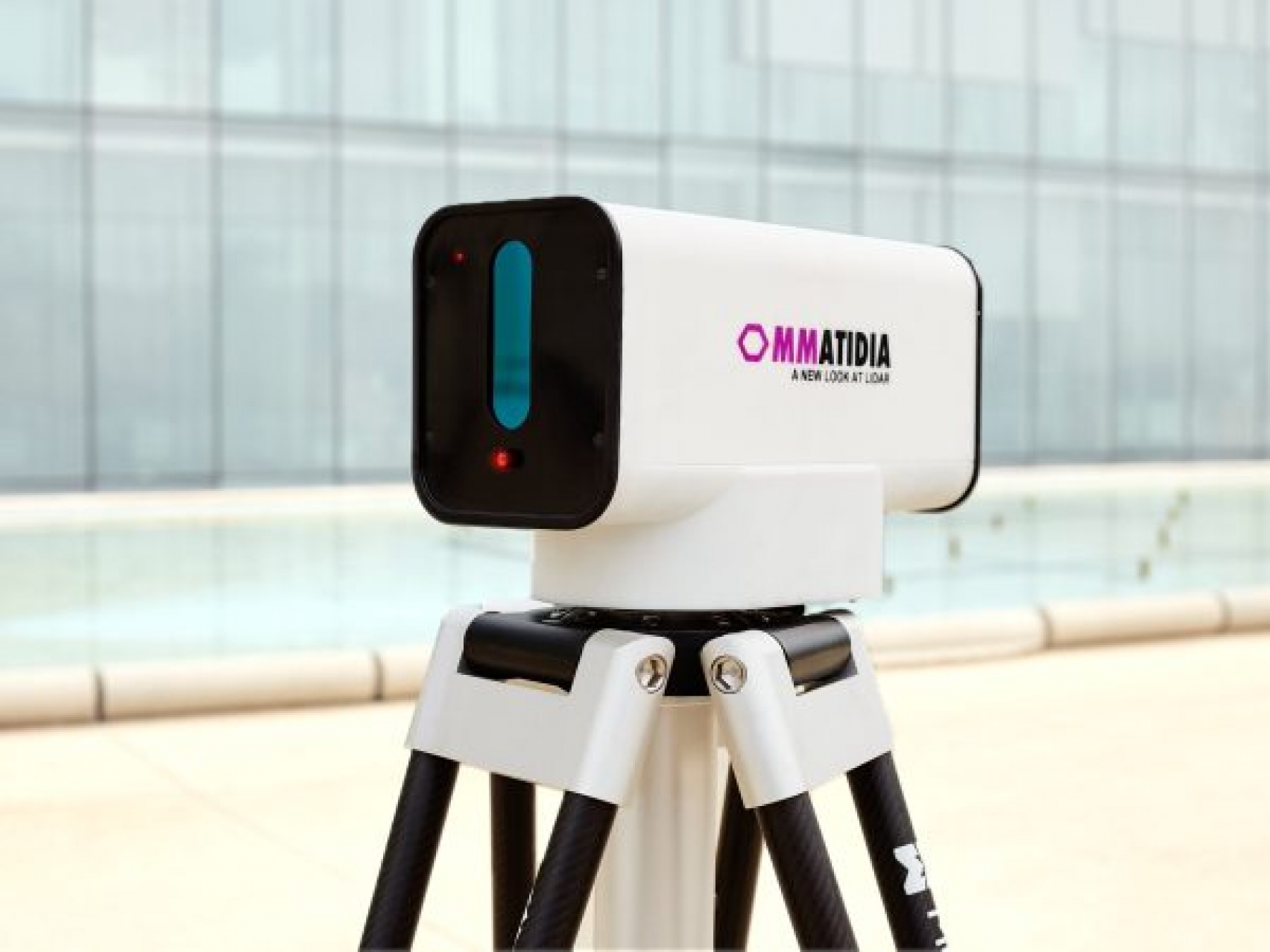

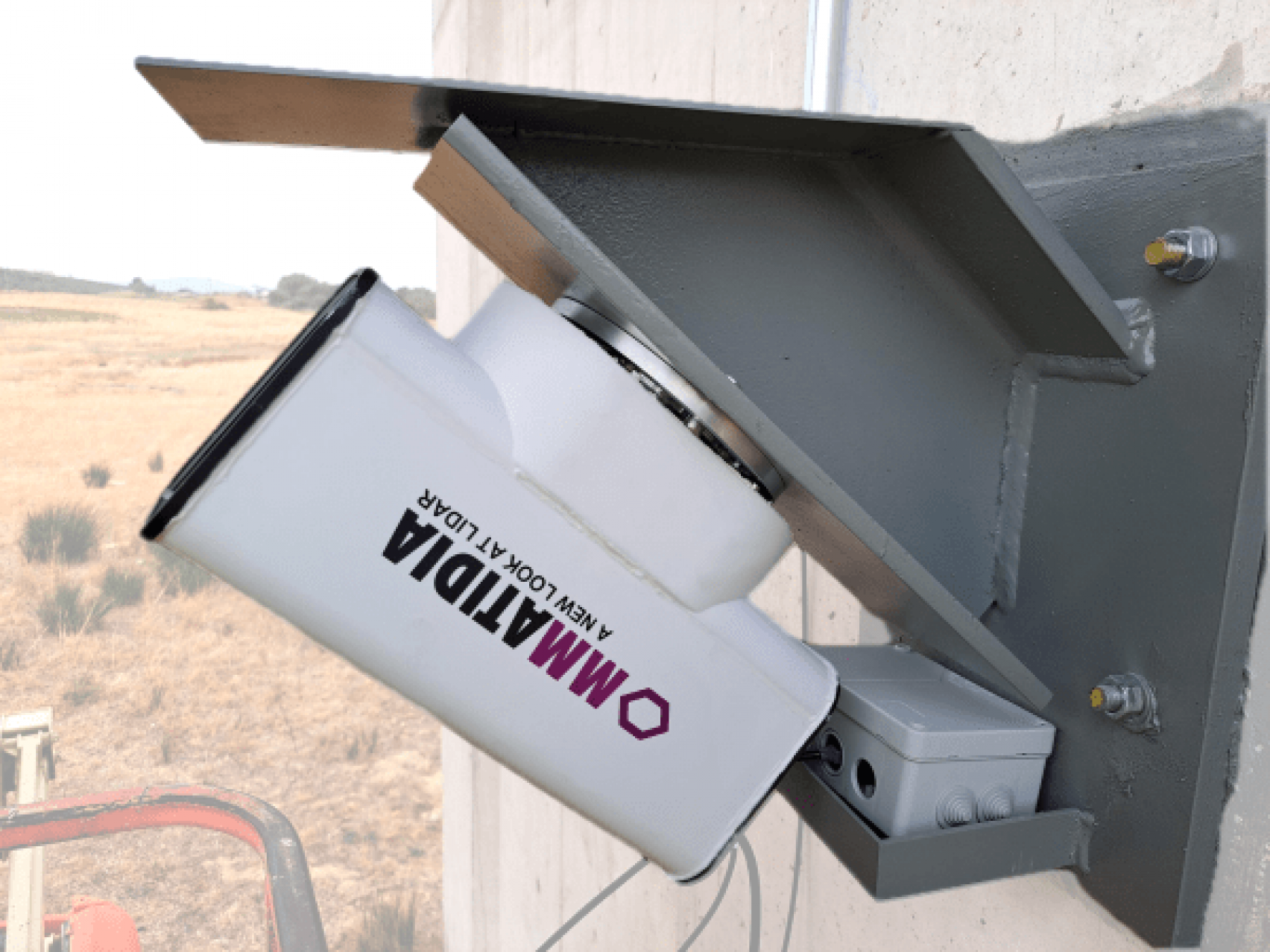

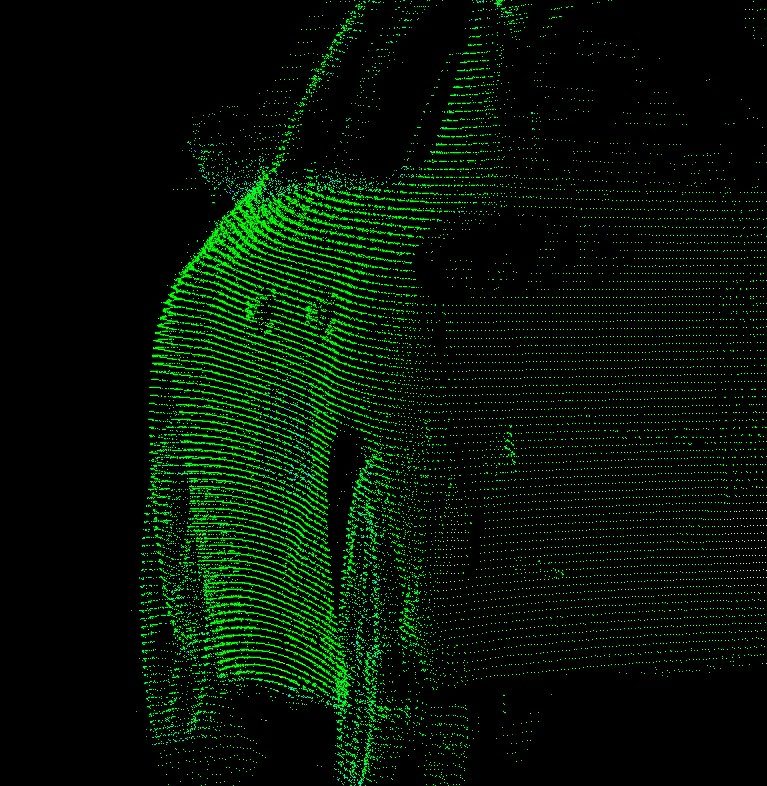

La scelta parte dalla geometria del problema. Se serve una mappa spaziale della vibrazione su superfici estese, l'acquisizione multipunto simultanea è determinante; per misure puntuali rapide su grandi strutture conta invece la portatilità dello strumento. Il monitoraggio continuo di infrastrutture richiede unità per installazione fissa, con protezione ambientale e alimentazione autonoma. Vanno poi valutati distanza operativa, banda di frequenza e ampiezza di velocità rilevabile in funzione del fenomeno da osservare. Alcune piattaforme integrano capacità metrologiche di distanza e funzioni tridimensionali, utili come estensione avanzata in contesti di laboratorio e ricerca.
Rappresentiamo in Italia soluzioni di vibrometria laser e affianchiamo i team R&D, qualità e produzione nella valutazione applicativa. Analizziamo insieme la struttura da misurare, il fenomeno dinamico e i vincoli di accesso, per individuare la configurazione ottica più adatta al vostro caso. Contattateci per una valutazione tecnica della vostra applicazione di misura.
Parla con un nostro tecnicoUn vibrometro laser è uno strumento che misura la vibrazione di una superficie a distanza, senza contatto fisico, analizzando la luce di un fascio laser riflessa dall'oggetto in movimento. Rileva velocità e spostamento istantanei senza applicare sensori sul componente, evitando così la massa aggiunta tipica degli accelerometri e preservando il comportamento dinamico reale della struttura misurata.
La differenza principale è che l'accelerometro misura la vibrazione in un singolo punto di contatto e aggiunge la propria massa alla struttura, mentre il vibrometro laser misura a distanza per via ottica, senza contatto. La vibrometria laser permette inoltre la misura simultanea di molti punti, ricostruendo una mappa spaziale completa della vibrazione che un singolo accelerometro non può fornire.
La misura delle vibrazioni senza contatto conviene quando applicare un sensore altererebbe la misura o non è praticabile: strutture leggere dove la massa aggiunta falserebbe i risultati, superfici calde o in rotazione, componenti difficili da raggiungere o apparati energizzati da osservare in sicurezza a distanza. È inoltre la scelta più efficiente quando serve una mappa spaziale densa della vibrazione su superfici estese.
La vibrometria multi-beam è una tecnica di misura ottica che proietta simultaneamente decine di fasci laser sulla superficie da analizzare, acquisendo tutti i punti in un'unica misura. A differenza della scansione punto per punto, che richiede tempi lunghi e ripetizioni, l'approccio multipunto ricostruisce il campo vibrazionale completo in una sola acquisizione, riducendo drasticamente i tempi di prova e migliorando la ripetibilità.
