Il sistema laser scanner è uno strumento in grado di rilevare il profilo o la dimensione di una superficie al fine effettuare controlli dimensionali o di generare una scansione laser 2D o 3D di un oggetto.

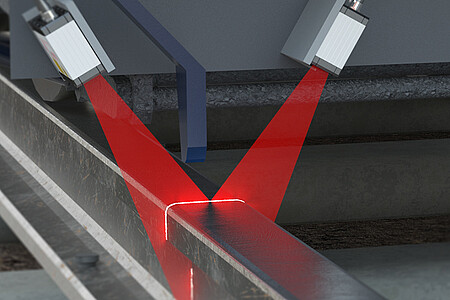

Come funziona un laser scanner
I laser scanner 3D si basano sul principio della triangolazione ottica per acquisire il profilo bidimensionale di qualsiasi tipo di superficie. A differenza dei sensori di spostamento laser, il laser scanner proietta una linea laser di misura. Parte della luce riflessa viene acquisita dal sensore a matrice CMOS integrato nel sensore.
Oltre alla distanza lungo l‘asse z, l‘elettronica può anche calcolare l‘esatta posizione lungo la l’asse x, fornendo così il profilo 2D della superficie.

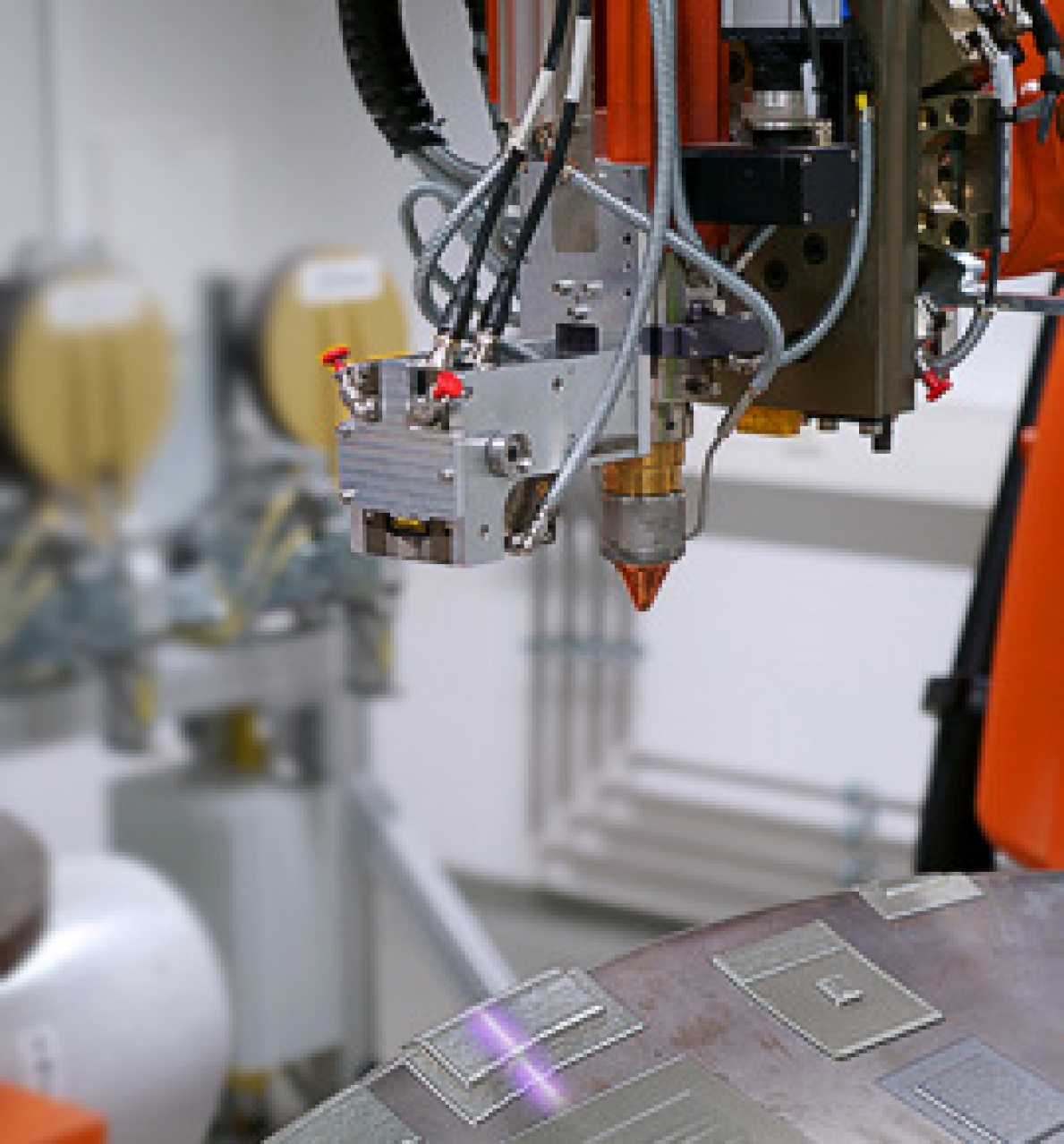

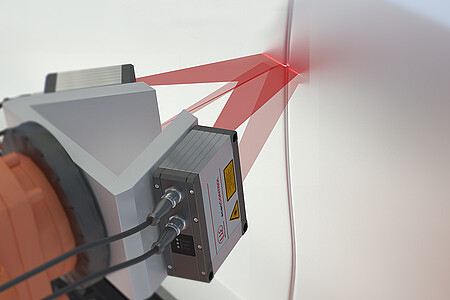

Movimentando il laser scanner tramite un braccio robotico o in presenza di target in movimento è possibile anche generare il profilo 3D dell’oggetto.

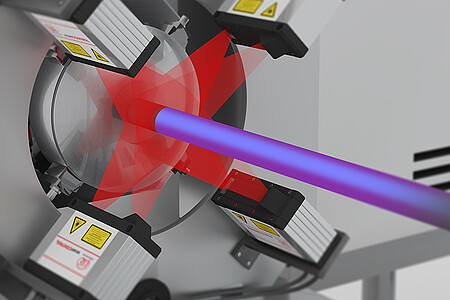

Sistemi scanCONTROL ad alta precisione
I sensori laser scanner di Micro-Epsilon sono tra i misuratori di profilo più performanti al mondo per quanto riguarda precisione e velocità. Rilevano, misurano e valutano profili superficiali dell’oggetto senza contatto.
I modelli disponibili sono studiati per adattarsi a numerose applicazioni industriali. Sono disponibili versioni, molto versatili, con intelligenza integrata nel sensore. Altre versioni sono dedicate agli integratori o alla programmazione del cliente. I laser scanner scanCONTROL non richiedono alcun controller esterno.
Integrazione nel software applicativo
I sensori di profilo possono essere facilmente integrati nel software applicativo del cliente tramite gli SDK disponibili o lo standard di interfaccia GigE Vision. I laser scanner della serie scanCONTROL SMART possono trasferire direttamente i valori misurati ai sistemi di controllo utilizzando le seguenti interfacce:
- Ethernet (UDP o Modbus TCP)
- RS422 (ASCII o Modbus RTU)
- Segnali di commutazione digitali, analogici (con l’unità scanCONTROL Output)
- Profinet, Ethernet/IP, EtherCAT (con scanCONTROL Gateway)

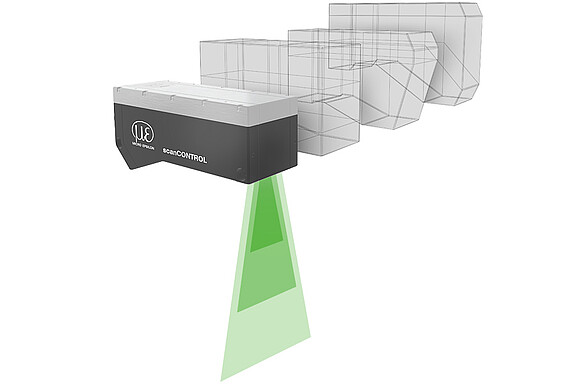

Sensore di profilo compatto

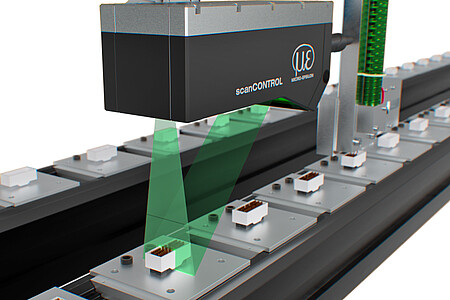

Le dimensioni compatte e il peso ridotto aprono a nuovi campi di applicazione nelle misure del profilo. I controller integrati del laser scanner scanCONTROL semplificano il cablaggio e l’integrazione. La combinazione di queste caratteristiche con la frequenza di profilo elevata, li rende ideali per compiti dinamici di misura, per es. nel controllo del processo produttivo e nei processi robotizzati.
Laser Scanner blu
I laser scanner con linea laser blu sono ideali per effettuare misure di profilo precise su oggetti organici e semitrasparenti. In questi casi, la luce blu è più stabile e non penetra nell'oggetto grazie alla lunghezza d'onda più corta. Rispetto ai laser rossi, i sensori laser blu sono più affidabili anche su oggetti incandescenti.
Piccolo campo di misura, grande risoluzione
Con un campo di misura di 10 mm ed una distanza tra i punti di misura di soli 7,8 μm, del laser scanner scanCONTROL 29xx-10/BL riproduce anche i dettagli più piccoli con la massima precisione. L’eccellente capacità di messa a fuoco della linea laser blu rende chiaramente visibili anche le strutture più fini. Ciò permette di raggiungere la massima precisione e versatilità, es. nella produzione elettronica o ingegneria medica.

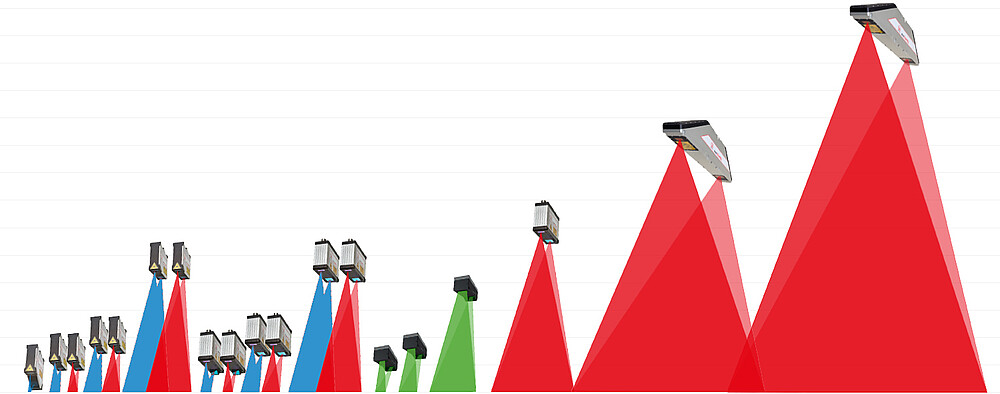

Differenti opzioni
Gli scanner laser possono essere configurati con diverse opzioni per soddisfare le esigenze di misura del cliente.
Se, per esempio, è richiesto un tasto di spegnimento esterno, questo può essere realizzato con l’opzione /SI (Safety Interlock). L'opzione /3B-SI (classe laser 3B, tasto di spegnimento incluso) offre una potenza laser più elevata. I laserscanner della serie 29xx possono anche essere dotati di una linea blu anziché rossa (opzione BL). Se lo spazio è limitato, è possibile scegliere un sensore con opzione /PT (Pigtail = uscita cavo diretta, 25 cm, esterna al sensore) può aiutare a risparmiare spazio. Sono disponibili anche le varianti /VT (Variable Tail = lunghezza cavo da 0,1 a 1 m) o /ST (Single Tail = uscita Ethernet, no presa multifunzione).
