I criteri di selezione per una misura di deformazione affidabile


Scegliere l'estensimetro adatto è il primo fattore da considerare in un'installazione estensimetrica, e incide più di quanto sembri sulla qualità del risultato. Una selezione ragionata dei parametri ottimizza le prestazioni nelle condizioni ambientali e operative specifiche, garantisce misure precise e affidabili, semplifica l'installazione e riduce il costo complessivo della prova. Il costo del singolo estensimetro incide raramente in modo significativo sul totale: al contrario, un componente più costoso ma adatto all'applicazione può abbattere il costo dell'intera installazione. I criteri descritti in questa nota si riferiscono all'analisi sperimentale delle sollecitazioni; per i trasduttori valgono criteri differenti.

I criteri descritti in questa nota sono raccolti in forma sistematica anche nella guida alla selezione, disponibile in fondo alla pagina.

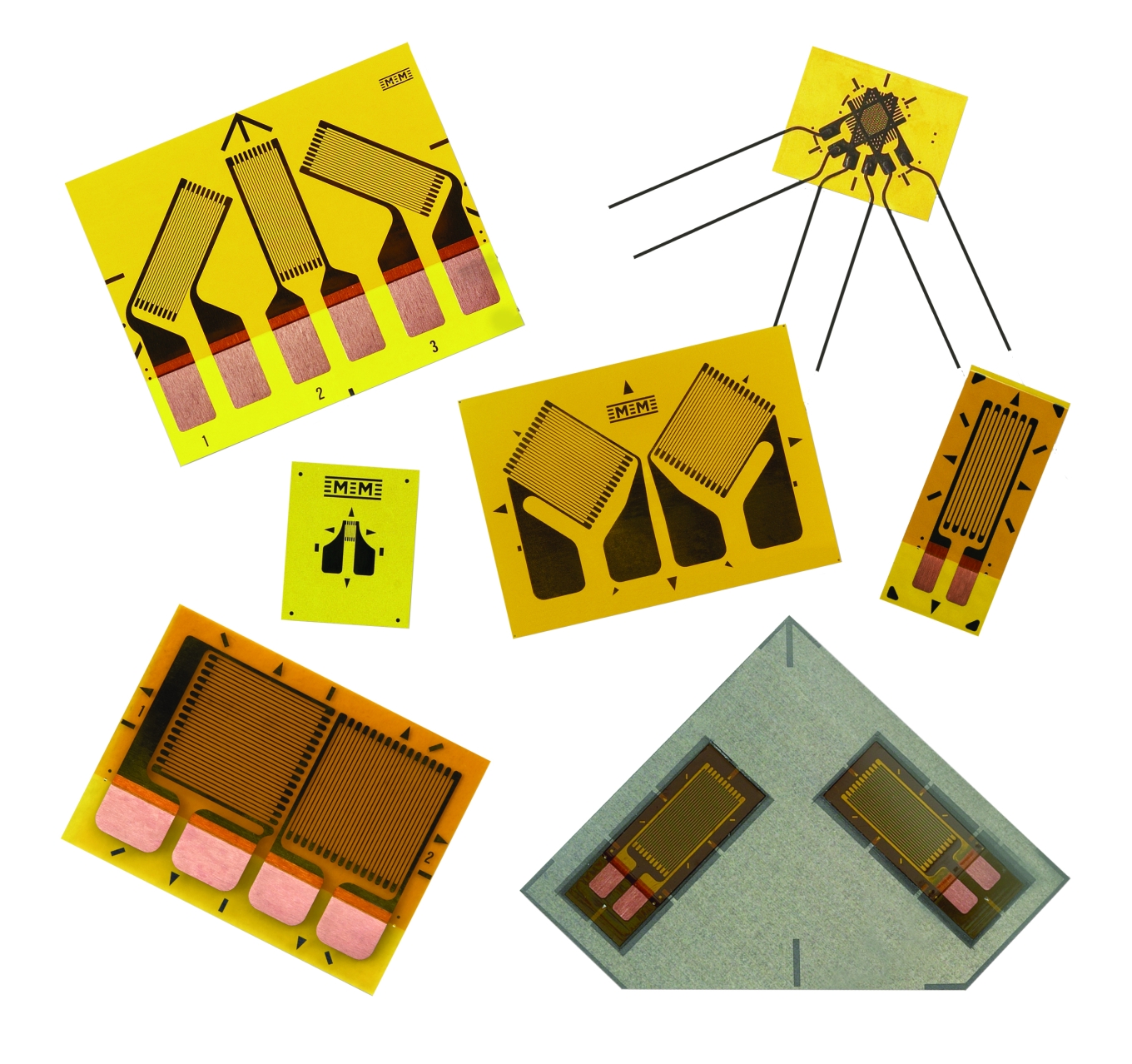

Assortimento di estensimetri con griglie di diversa geometria

I parametri di selezione

L'installazione e il funzionamento di un estensimetro dipendono da una combinazione di parametri, ciascuno selezionabile con diversi gradi di libertà. Contano la lega metallica sensibile alla deformazione e il tipo di supporto, la lunghezza e la configurazione della griglia, il numero di autocompensazione termica, la resistenza elettrica e le opzioni di finitura. Il processo di selezione consiste nel determinare la combinazione che offre la massima compatibilità con le condizioni ambientali e operative, soddisfacendo al tempo stesso le esigenze di installazione e di funzionamento dell'applicazione.

Le esigenze da bilanciare

Ogni applicazione impone requisiti diversi, e la scelta dell'estensimetro deve tenerne conto simultaneamente. I principali sono la precisione richiesta, la stabilità nel tempo, il campo di temperatura di esercizio, l'allungamento massimo previsto, la durata della prova e la resistenza a sollecitazioni cicliche. A questi si aggiungono la facilità di installazione e le caratteristiche dell'ambiente in cui il sensore dovrà lavorare. Nessun estensimetro ottimizza tutti questi aspetti insieme: la selezione consiste nel trovare l'equilibrio più adatto al caso specifico.

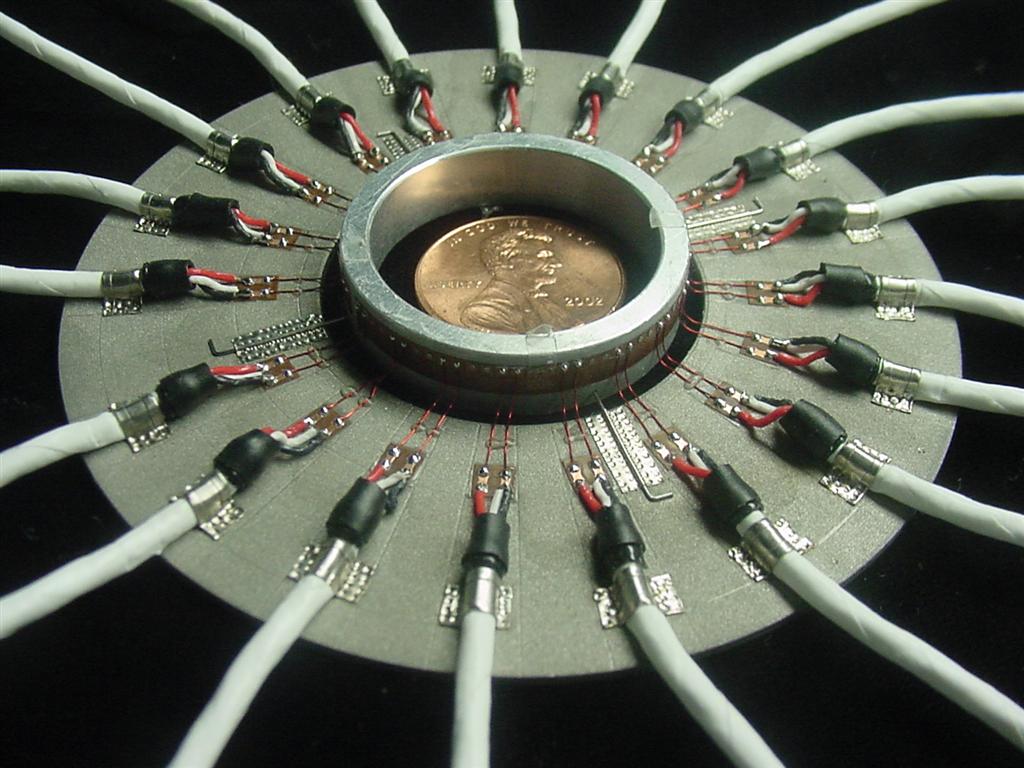

Estensimetro installato su componente metallico in prova

Perché la scelta implica compromessi

È importante riconoscere che scegliere l'estensimetro significa accettare dei compromessi: un parametro che soddisfa una esigenza spesso ne penalizza un'altra. Un esempio concreto chiarisce il punto. In corrispondenza di un raggio di curvatura ridotto, dove lo spazio è poco e il gradiente di deformazione elevato, un estensimetro piccolo sembra la scelta logica. Tuttavia gli estensimetri più corti di 3 mm hanno allungamento massimo ridotto, durata di vita limitata, comportamento meno stabile e sono più difficili da installare. L'utilizzatore deve essere consapevole degli effetti di questi compromessi sulla precisione e sulla validità dei risultati.

Supporto tecnico per la selezione dell'estensimetro

Consulenza sulla selezione

La combinazione ottimale di parametri dipende dall'applicazione specifica. Per approfondire i criteri e confrontare le varianti disponibili puoi scaricare la guida alla selezione, che raccoglie in forma sistematica i parametri descritti in questa nota. Se preferisci un confronto diretto, i nostri ingegneri ti affiancano nella scelta del sensore di deformazione più adatto e degli accessori di installazione.


Scarica la guida Contattaci

FAQ

Scegliere l'estensimetro giusto significa determinare la combinazione di parametri più compatibile con le condizioni operative: lega, supporto, lunghezza e configurazione della griglia, autocompensazione termica, resistenza e opzioni. La selezione bilancia precisione, stabilità, campo di temperatura, allungamento, durata della prova e facilità di installazione, accettando i compromessi necessari all'applicazione specifica.

No. Un estensimetro piccolo sembra la scelta naturale dove lo spazio è ridotto e il gradiente di deformazione elevato, ma gli estensimetri più corti di 3 mm presentano allungamento massimo ridotto, durata di vita limitata, comportamento meno stabile e maggiore difficoltà di installazione. La dimensione va scelta in funzione dell'insieme dei requisiti, non solo dello spazio disponibile.

Raramente in modo significativo. Il costo del singolo estensimetro è quasi sempre marginale rispetto al costo totale dell'installazione e della prova. In diversi casi un componente più costoso, perché di tipo particolare o con opzioni specifiche, riduce il costo complessivo semplificando l'installazione o evitando la ripetizione della misura.

No, differiscono in modo significativo. I criteri descritti si riferiscono all'analisi sperimentale delle sollecitazioni, dove l'estensimetro è applicato temporaneamente per una misura. Per gli estensimetri destinati alla costruzione di trasduttori valgono requisiti diversi, orientati alla stabilità a lungo termine, alla ripetibilità tra i pezzi e alla compensazione del punto zero.
