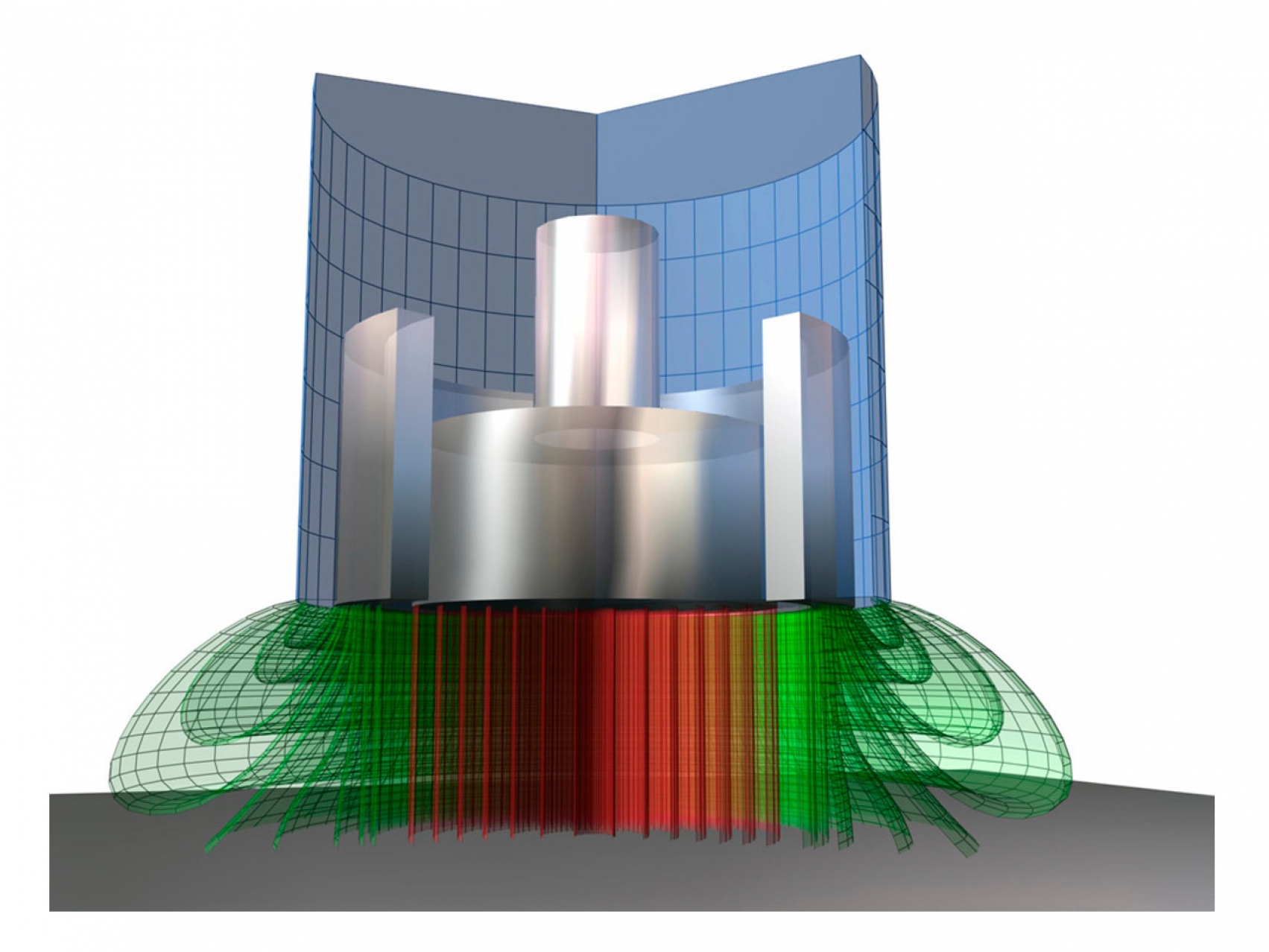

Un sensore capacitivo misura la distanza da un target sfruttando il principio del condensatore a facce piane parallele: sensore e oggetto costituiscono i due elettrodi, e la variazione di distanza tra loro produce una variazione di capacità proporzionale, convertita in un segnale elettrico. La misura avviene senza contatto e, grazie all'anello di guardia, con elevata linearità e indipendenza dalla conduttività del target.
Come funziona la misura di spostamento senza contatto a variazione di capacità
Il sistema di misura capacitivo si basa sul principio del condensatore a facce piane parallele. Nei sensori capacitivi alimentati a frequenza costante, quando la distanza fra i due elettrodi varia, cambia il valore di capacità e quindi la tensione corrispondente. In un sistema senza contatto le due piastre dell'elettrodo sono costituite dal sensore e dal target, per cui il segnale risulta proporzionale alla distanza tra i due. Poiché la reattanza, a parità di dielettrico, è direttamente proporzionale alla distanza tra gli elettrodi, non servono linearizzazioni aggiuntive. Il segnale non viene influenzato dalla conduttività del target, una caratteristica che rende questa tecnologia stabile e ripetibile nelle misure di precisione.
