Valvola a sfera di montaggio e servizio per estrarre il trasmettitore in linea

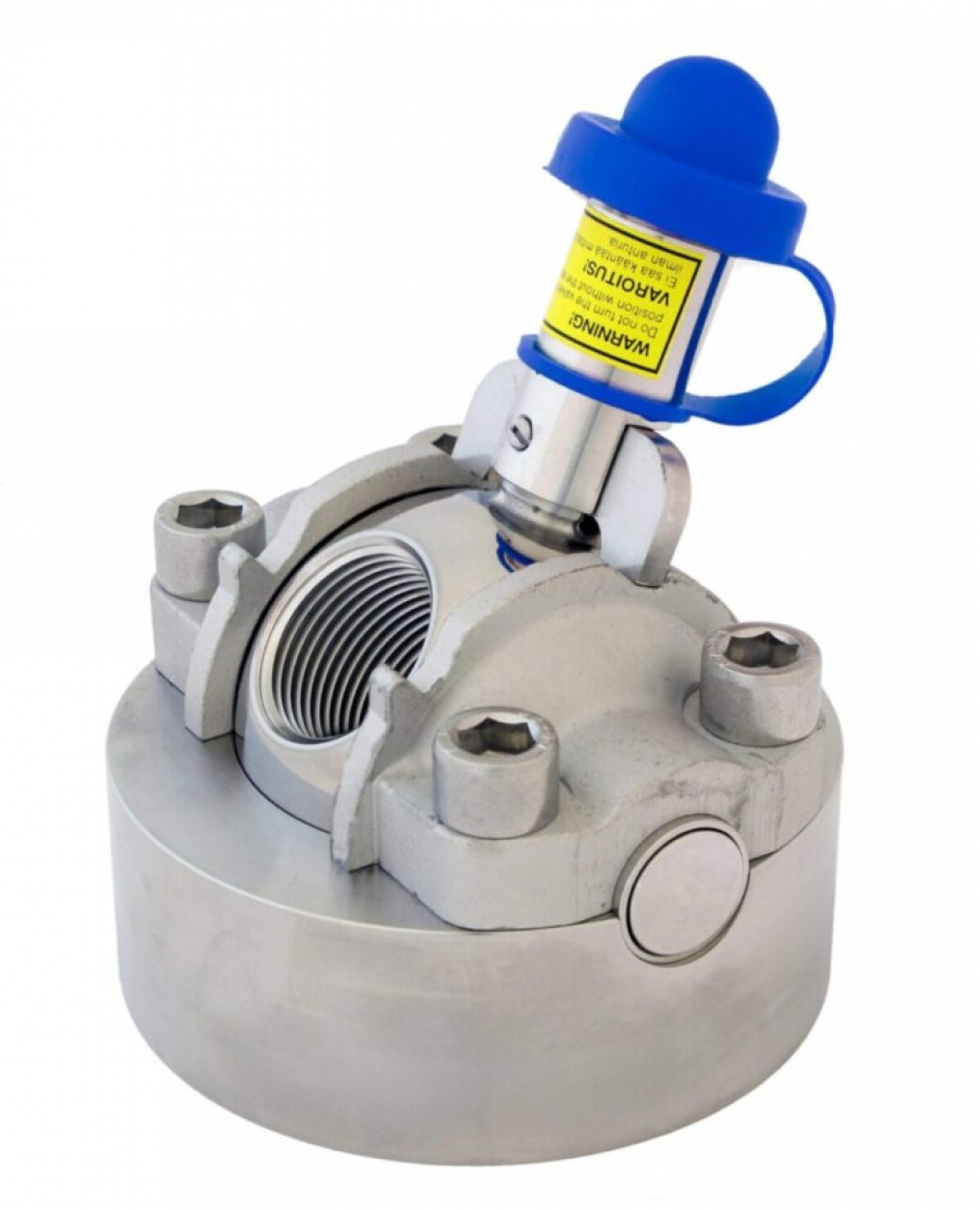

Il collegamento verso lo strumento è G1 femmina, e il datasheet indica la compatibilità con i trasmettitori delle serie VG e HG. Il montaggio sul processo è disponibile in tre configurazioni: su contenitore nell’esecuzione GC, su tubo nell’esecuzione GP e flangiato nell’esecuzione GF. Le flange coprono DN50 e DN80 PN40, DN100 PN10/16 e PN40, ANSI da 2½ a 4 pollici in 150 e 300 lbs e JIS  10K 40K DN80.

I limiti di esercizio arrivano a 40 bar e +250 °C, con minimo a -50 °C e curve di declassamento sulle esecuzioni in PVDF, che scendono a PN10. Le parti a contatto sono disponibili in AISI 316L, AISI 904L, Duplex EN 1.4462, Hastelloy C276 e titanio, con tenute in PTFE oppure in PTFE caricato carbonio e grafite: la scelta segue la compatibilità chimica del fluido, esattamente come per la membrana del trasmettitore che la valvola serve.

Le certificazioni comprendono ATEX in categoria II 3 GD e PED, con attestati di materiale disponibili secondo EN 10204 nelle classi 2.1, 2.2 e 3.1B. Le opzioni includono attuatori pneumatici a doppio effetto o a ritorno a molla, attuatori elettrici a 230 o 115 V, sonde Pt100 da -50 a +200 °C, esecuzioni per servizio ossigeno, sfere diamantate e scarico lato processo. I pesi sono di 4,3 kg per l’esecuzione GC, 4,2 kg per la GP e 8,4 kg per la GF, con 5,5 kg aggiuntivi per l’attuatore.
