High Speed - Torque

Brand:

Flangia torsiometrica ad alta velocità da 200 N·m a 2 kN·m

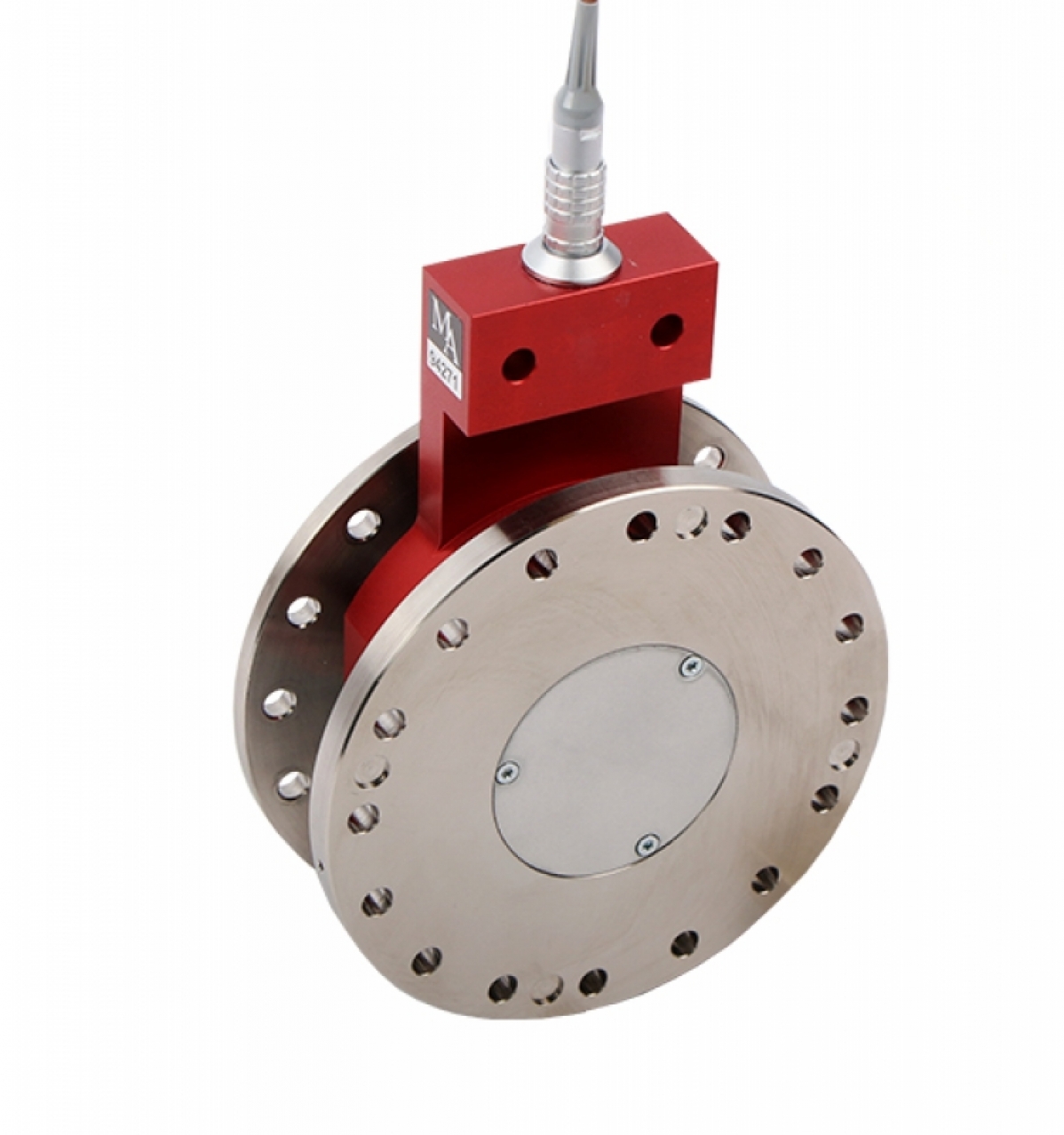

La serie HS-Torque comprende flange torsiometriche telemetriche da 200 N·m a 2 kN·m progettate per velocità molto elevate, con versioni standard a 27.000 e 55.000 min⁻¹. È pensata per i banchi prova di turbine, turbocompressori e motori elettrici ad alto numero di giri, dove la misura di coppia deve restare affidabile anche con temperature e regimi in continua variazione.

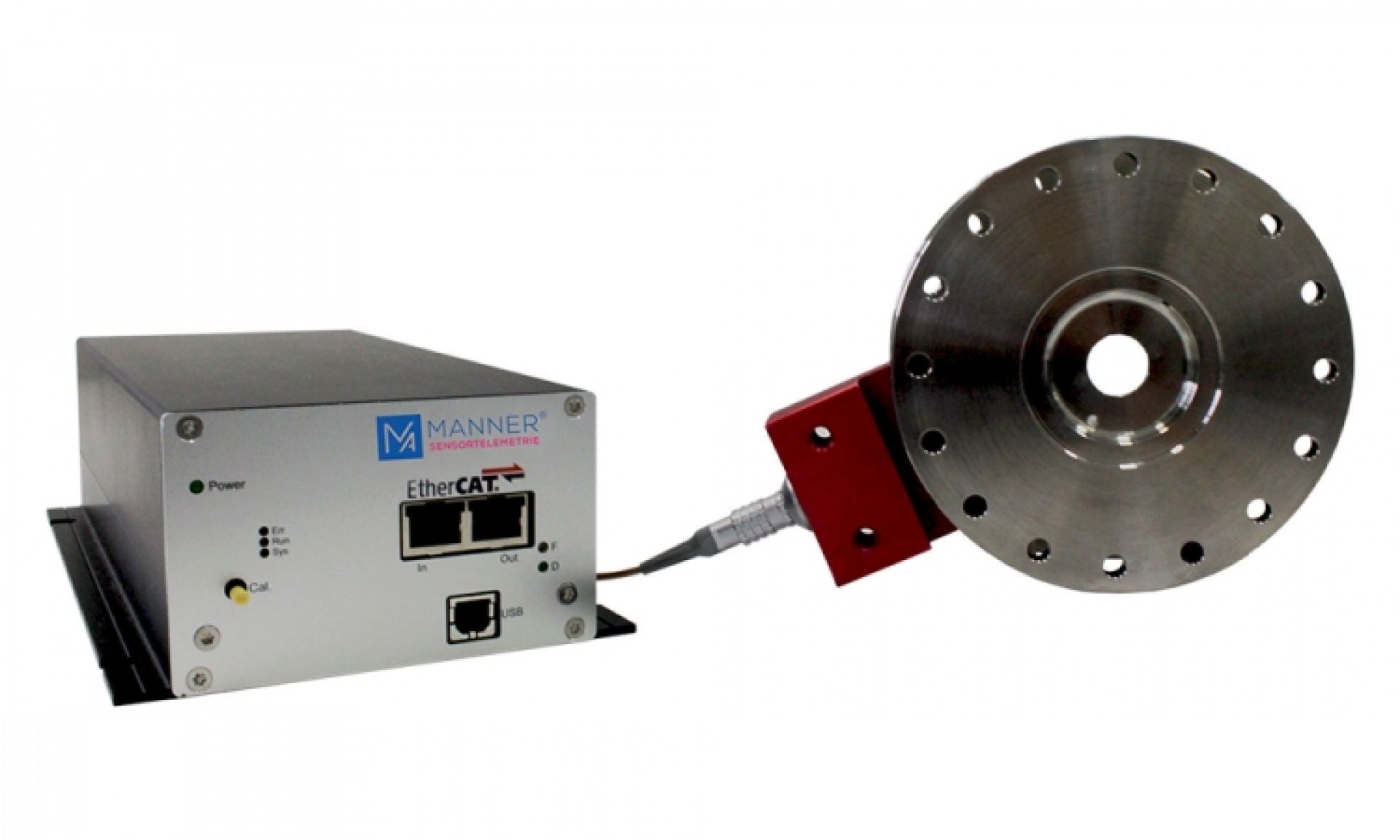

A queste velocità le fonti di errore principali sono due. Il modulo elastico del corpo di misura varia con la temperatura di circa il 2,5 %, e lo zero si sposta in funzione del numero di giri. Per questo la coppia viene digitalizzata direttamente sul rotore e trasmessa senza contatto al pick-up, mentre un processore nell'unità di valutazione corregge in tempo reale il valore in base alla temperatura del corpo di misura e alla velocità. La compensazione di temperatura e velocità mantiene la classe di precisione, fino a 0,05, nell'intero campo da -45 a +160 °C.

La geometria disaccoppia le forze parassite, cioè momento flettente, forze laterali e forza assiale, e la flangia è resistente all'olio. La versione ad albero cavo lascia spazio all'alimentazione dell'olio al centro o ad attuatori, mentre le geometrie di flangia su misura permettono di adattare il sensore alla dinamica della linea d'albero. La resistenza alle alte temperature consente installazioni anche all'interno di riduttori ad alto rapporto. La velocità si misura nello stesso sistema e i dati arrivano al banco in analogico oppure su EtherCAT, CAN ed Ethernet.

Ogni sensore viene verificato su un banco di taratura climatizzato tra -40 e +160 °C e provato in rotazione. Rispetto alle altre flange della gamma, la serie copre un campo di coppia più ristretto ma regimi molto più alti: per banchi fino a 32.000 min⁻¹ il riferimento sono le flange compatte per banchi prova motore. I nostri ingegneri aiutano a scegliere portata, versione di velocità e interfaccia della flangia.

Coppia nominale

200, 500 N·m; 1, 2 kN·m

Versioni di velocità

27.000 min⁻¹; 55.000 min⁻¹

Classe di precisione

fino a 0,05

Temperatura di esercizio

-45...+160 °C

Compensazione

temperatura e velocità, in tempo reale

Trasmissione

digitale senza contatto, digitalizzazione sul rotore

Misura di velocità

integrata

Uscite

analogica; EtherCAT, CAN, Ethernet

Opzioni

albero cavo, geometria di flangia su misura, unità di valutazione da quadro
