Trasmettitore di coppia rotativo 4-20 mA a due fili

Il segnale degli estensimetri viene trasferito dall'albero in rotazione tramite trasformatori rotanti senza contatto: niente contatti striscianti, spazzole o trasmettitori radio soggetti a usura. L'elettronica integrata è progettata per un'elevata immunità ai disturbi elettrici, requisito decisivo quando il sensore lavora accanto ad azionamenti a velocità variabile.

L'uscita si configura da selettore in quattro modalità: 4-20 mA unidirezionale in senso orario o antiorario, oppure 12 ± 8 mA bidirezionale. L'alimentazione, da 10 a 28 V DC, arriva dal loop ed è protetta da fusibile e contro l'inversione di polarità. La banda di misura è selezionabile tra DC-200 Hz, per seguire la dinamica della trasmissione, e DC-1 Hz, per un segnale stabile destinato al controllo.

Nella versione standard l'errore combinato resta entro ±0,15 % del fondo scala; con l'opzione Enhanced Performance scende a ±0,07 %. Il sovraccarico ammesso del 400 % protegge il sensore dai picchi di avviamento e dai blocchi macchina.

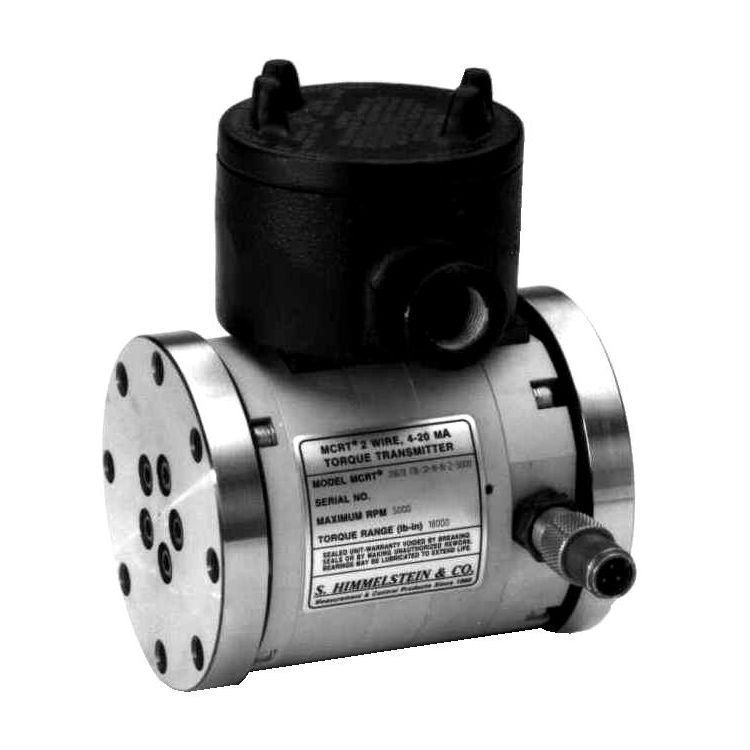

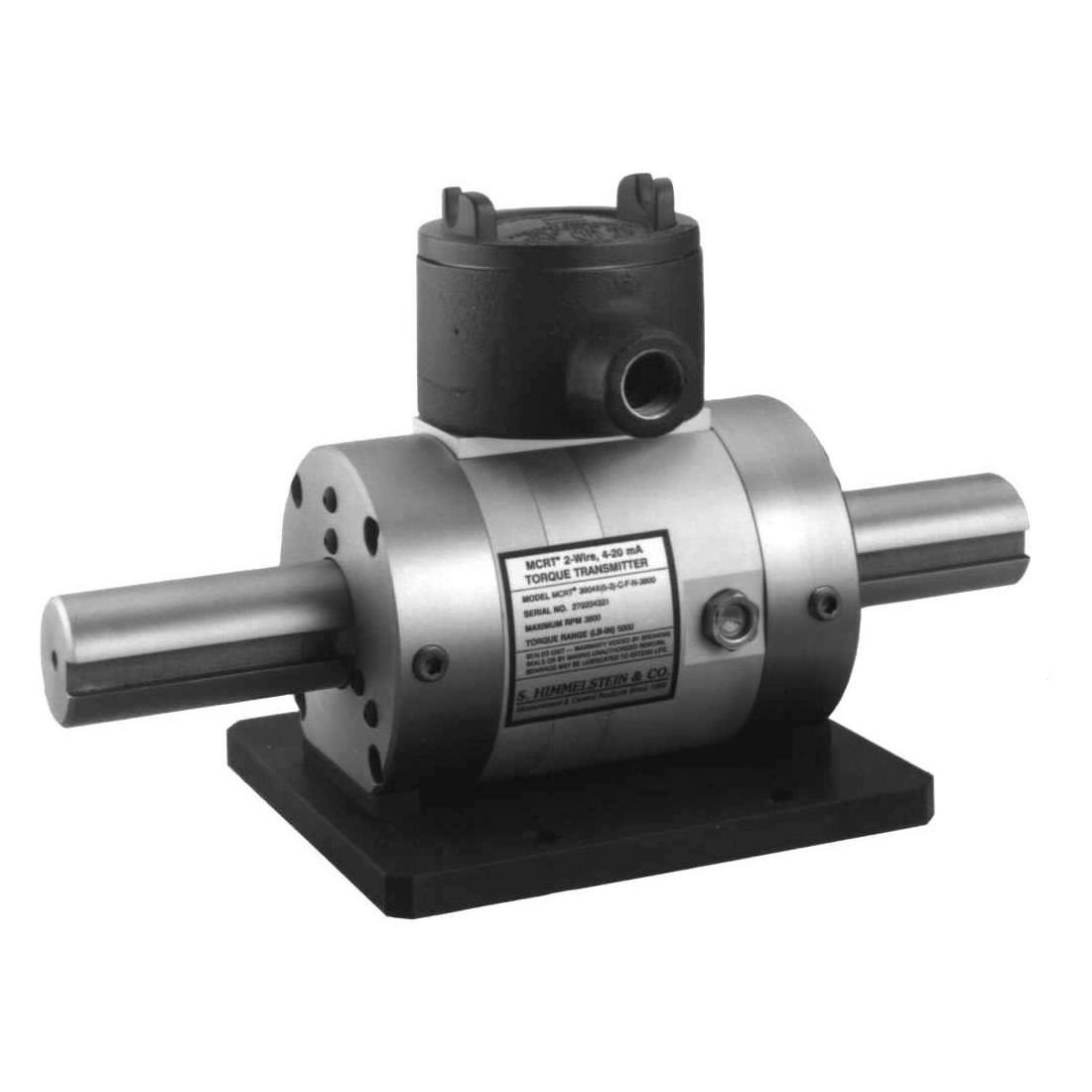

La costruzione è antispruzzo e resistente alla corrosione: il trasmettitore lavora in atmosfera con condensa e tollera fluidi non corrosivi e fango. Per questo trova impiego su mescolatori, estrusori, frantoi, pompe, ventilatori, macchine per la carta, impianti di perforazione e trasmissioni navali. È disponibile con estremità ad albero o a flangia compatta e, in opzione, con pick-up di velocità a 60 impulsi per giro.

I nostri ingegneri vi affiancano nella scelta di portata, configurazione meccanica e opzioni in base all'impianto. Per un confronto con le altre soluzioni consultate la panoramica dei sensori di coppia per alberi in rotazione.
