Flangia torsiometrica telemetrica da 15 a 500 kN·m per grandi motori

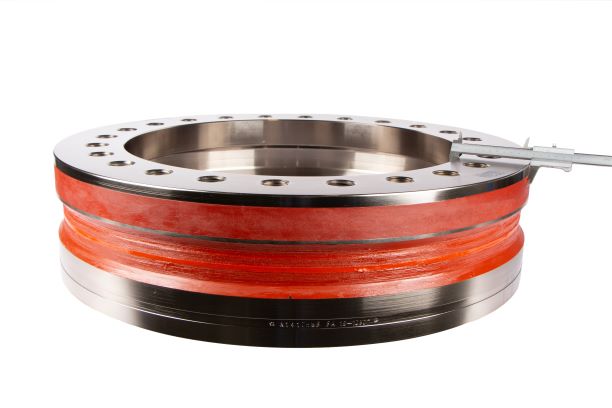

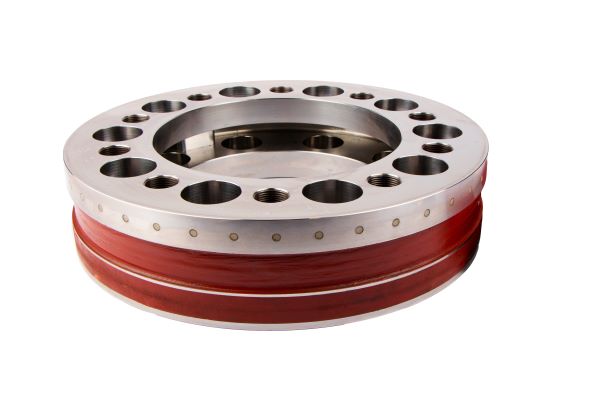

La serie XtreMAX comprende flange torsiometriche telemetriche con coppia nominale da 15 a 500 kN·m, per la misura di coppia e velocità su grandi motori: propulsione navale, turbine a gas, generatori eolici, macchine movimento terra. È lo strumento con cui verificare potenza e rendimento quando le norme su emissioni e consumi impongono valori documentati.

Su queste macchine la flangia lavora tra sovraccarichi, vibrazioni e momenti flettenti che un banco da laboratorio non conosce. La serie tollera una coppia limite pari al 400 % del valore nominale e ha un corpo corto e rigido, poco sensibile alle forze parassite. L'elettronica sul rotore compensa l'effetto della temperatura, e la classe di precisione 0,1 scende a 0,05 in opzione. Per impianti navali e ambienti a rischio di esplosione sono previste la versione ATEX, la taratura DAkkS e i certificati richiesti dai registri, come DNV GL, BV e RINA.

Alimentazione e segnale passano per via induttiva senza contatto, quindi senza manutenzione. L'unità di valutazione può avere il pick-up integrato oppure remoto per l'installazione a quadro, con uscite ±10 V, 4-20 mA e in frequenza o con interfacce EtherCAT, Ethernet e CAN. La banda standard di 1 kHz arriva a 10 kHz quando interessano i fenomeni torsionali dinamici, e la misura di velocità si integra nello stesso statore, in versione induttiva o ottica.

Il design compatto e collaudato rende la serie adatta anche al retrofit di linee d'albero esistenti, con flange personalizzate su richiesta. La scelta della taglia dipende da coppia di picco, velocità, carichi assiali e peso ammissibile sulla linea: i nostri ingegneri affiancano il cliente nel dimensionamento e nella configurazione. Sotto i 15 kN·m il riferimento sono le flange compatte per banchi prova fino a 10 kN·m.

Coppia nominale

15, 20, 35, 50, 100, 200, 300, 500 kN·m

Classe di precisione

0,1 (0,05 opzionale)

Velocità nominale

6.000 min⁻¹ (15 kN·m); 4.000 min⁻¹ (20-35 kN·m); 3.000 min⁻¹ (50 kN·m); 2.000 min⁻¹ (100-200 kN·m); 1.700 min⁻¹ (300 kN·m); 1.500 min⁻¹ (500 kN·m)

Velocità con stabilità aumentata

9.000 min⁻¹ (15 kN·m); 7.000 min⁻¹ (20-35 kN·m); 4.000 min⁻¹ (50 kN·m); 3.000 min⁻¹ (100-200 kN·m); 2.000 min⁻¹ (300 kN·m); 1.700 min⁻¹ (500 kN·m)

Linearità con isteresi

< ±0,05 % (< ±0,02 % opzionale)

Effetto della temperatura sullo zero

±0,03 % / 10 K (±0,01 % / 10 K opzionale), uscita digitale

Banda passante (-3 dB)

1 kHz (2, 5, 10 kHz opzionali)

Uscite

±10 V; 4-20 mA; frequenza; EtherCAT, Ethernet TCP/IP, CAN (16 bit, 20 bit opzionale); USB

Alimentazione

20-28 V DC; < 5 W

Temperatura di esercizio

-10...+70 °C (-40...+160 °C opzionale)

Grado di protezione

IP54 (IP67 opzionale)

Coppia limite e di rottura

400 % e 800 % della coppia nominale

Peso rotore

da 12 kg (15 kN·m) a 148 kg (500 kN·m)

Opzioni

misura di velocità integrata (induttiva IP67 o ottica IP42), pick-up remoto per quadro, versione ATEX, taratura DAkkS, certificati DNV GL, BV, RINA, flangia personalizzata

Configurazione

A flangia telemetrica senza-contatto

  • Datasheet XtreMAX
