Correlazione di immagini a camera singola per deformazioni nel piano da 50 µε a oltre 2500%

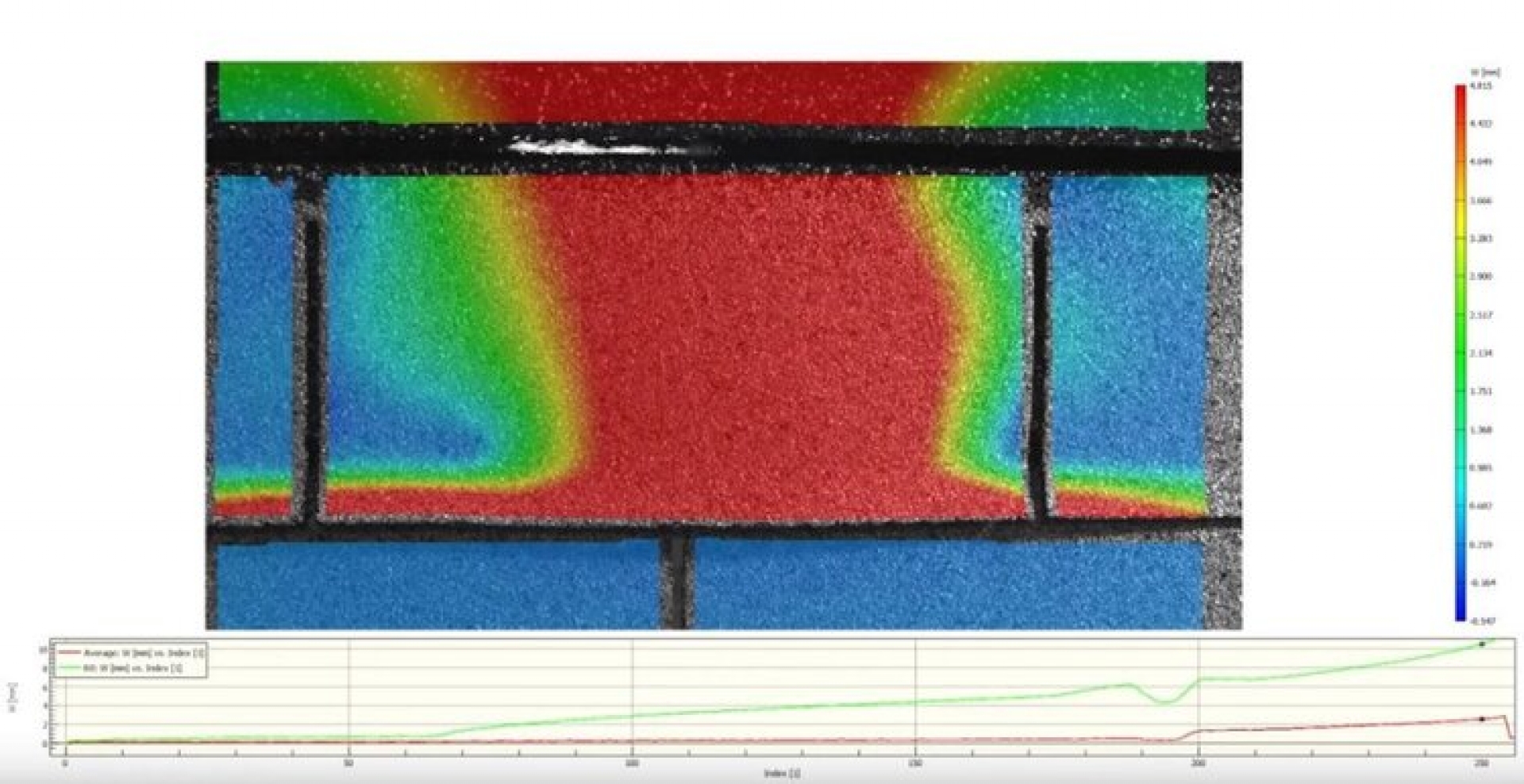

Il sistema misura gli spostamenti nel piano in ogni sottoinsieme di pixel dell'area di interesse e calcola il campo di deformazione con una risoluzione inferiore al centesimo di pixel. L'intervallo coperto è molto ampio - da 50 microstrain fino a oltre il 2500% di deformazione locale - con livelli di rumore contenuti che permettono di individuare concentrazioni di tensione su materiali dal comportamento più diverso: metalli, polimeri, compositi e materiali biologici. La dimensione del provino non è un vincolo: regolando l'ottica si passa da campioni su scala micrometrica, anche accoppiando microscopi ottici o elettronici, fino a strutture di grandi dimensioni.

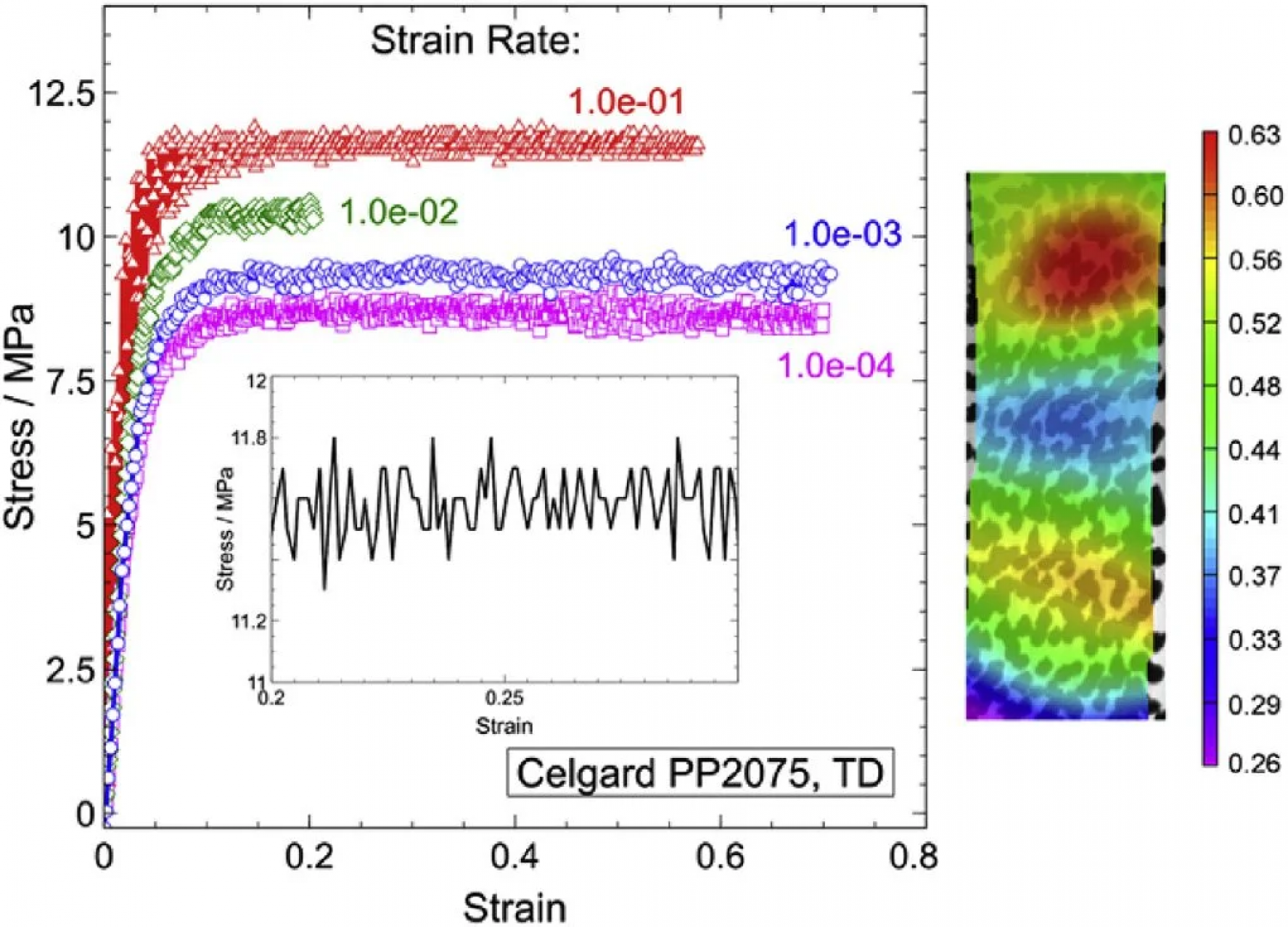

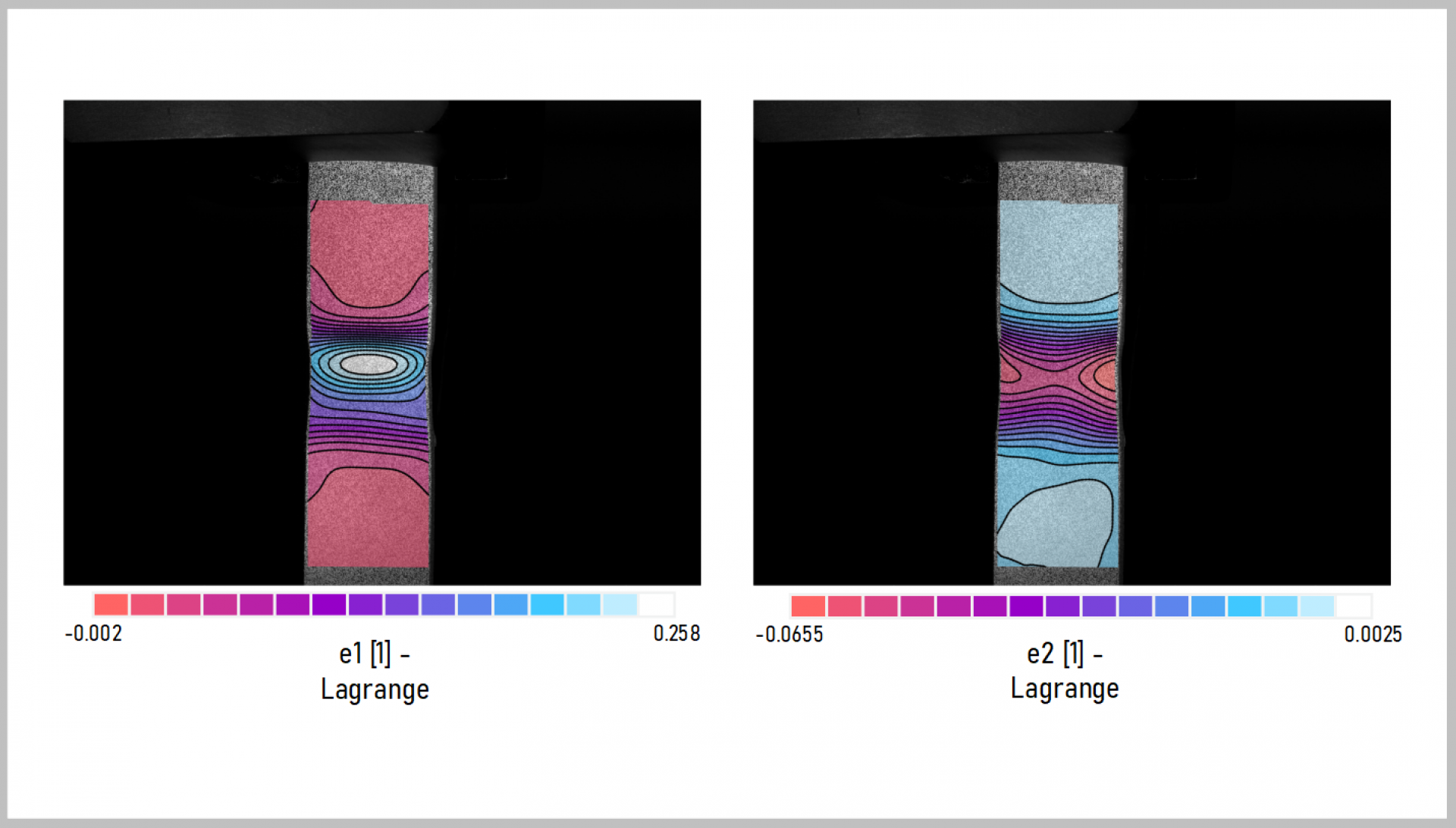

Le applicazioni tipiche comprendono prove di trazione uniassiale e biassiale, prove di taglio, analisi della propagazione di cricche, test a fatica e ciclici, caratterizzazione di giunzioni saldate e materiali compositi. Trattandosi di una misura ottica full-field, il sistema fornisce un dato su ogni punto della superficie e supera il limite della misura puntuale degli estensimetri a contatto, senza massa aggiunta né cablaggi sul campione.

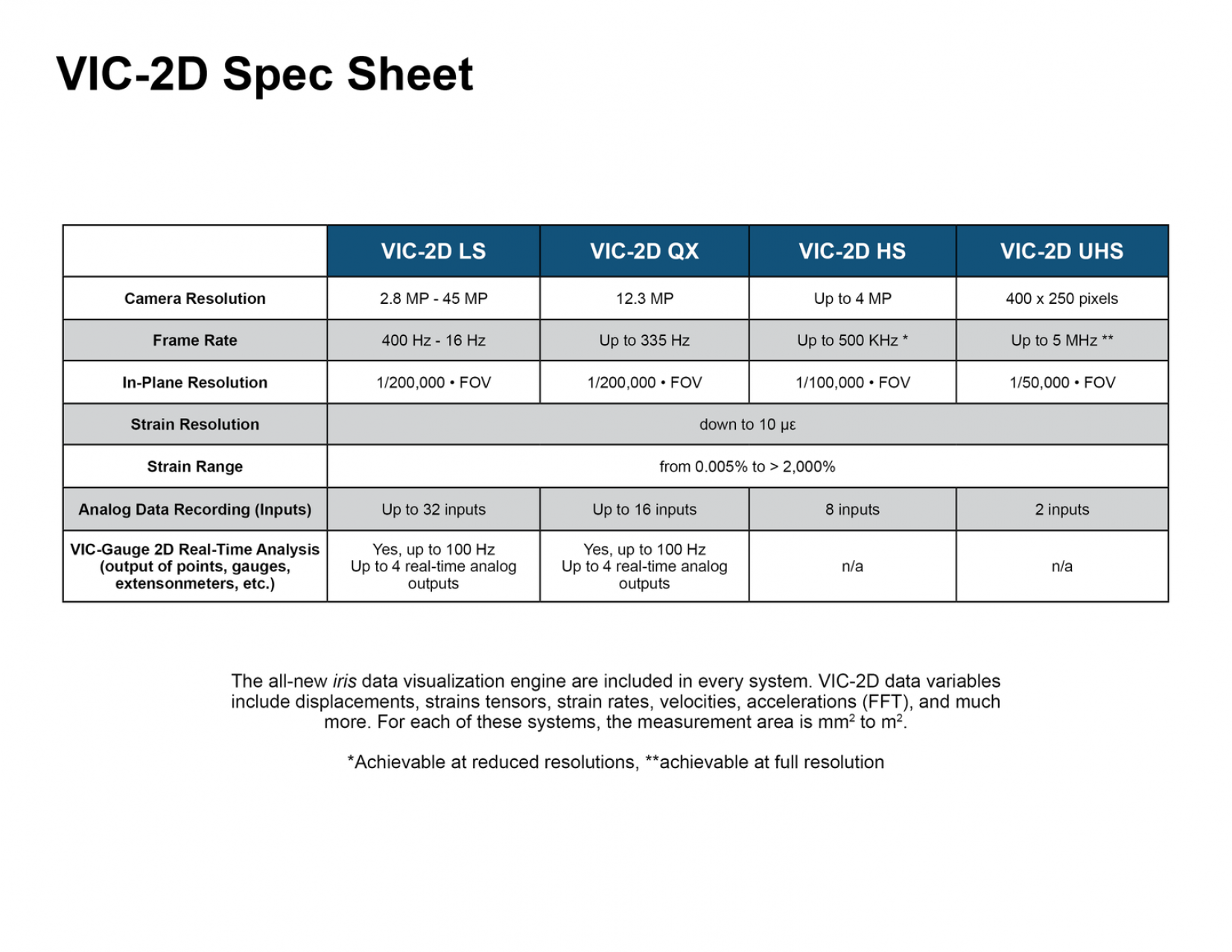

I dati esportati - in formato CSV, ASCII, Matlab o HDF5 - si integrano direttamente nei flussi di validazione FEA, mentre l'analisi in tempo reale e il modulo FFT con ingresso forza ne estendono l'uso alla risposta in frequenza. La scelta della configurazione corretta - numero e risoluzione delle telecamere, ottiche, frame rate, opzione 2D o stereoscopica - dipende dall'applicazione specifica: il supporto tecnico Luchsinger affianca il laboratorio in questa selezione e nell'integrazione del sistema con i banchi di prova esistenti.
