Analisi vibrazionale full-field con forme operative di deflessione fino a 50 kHz

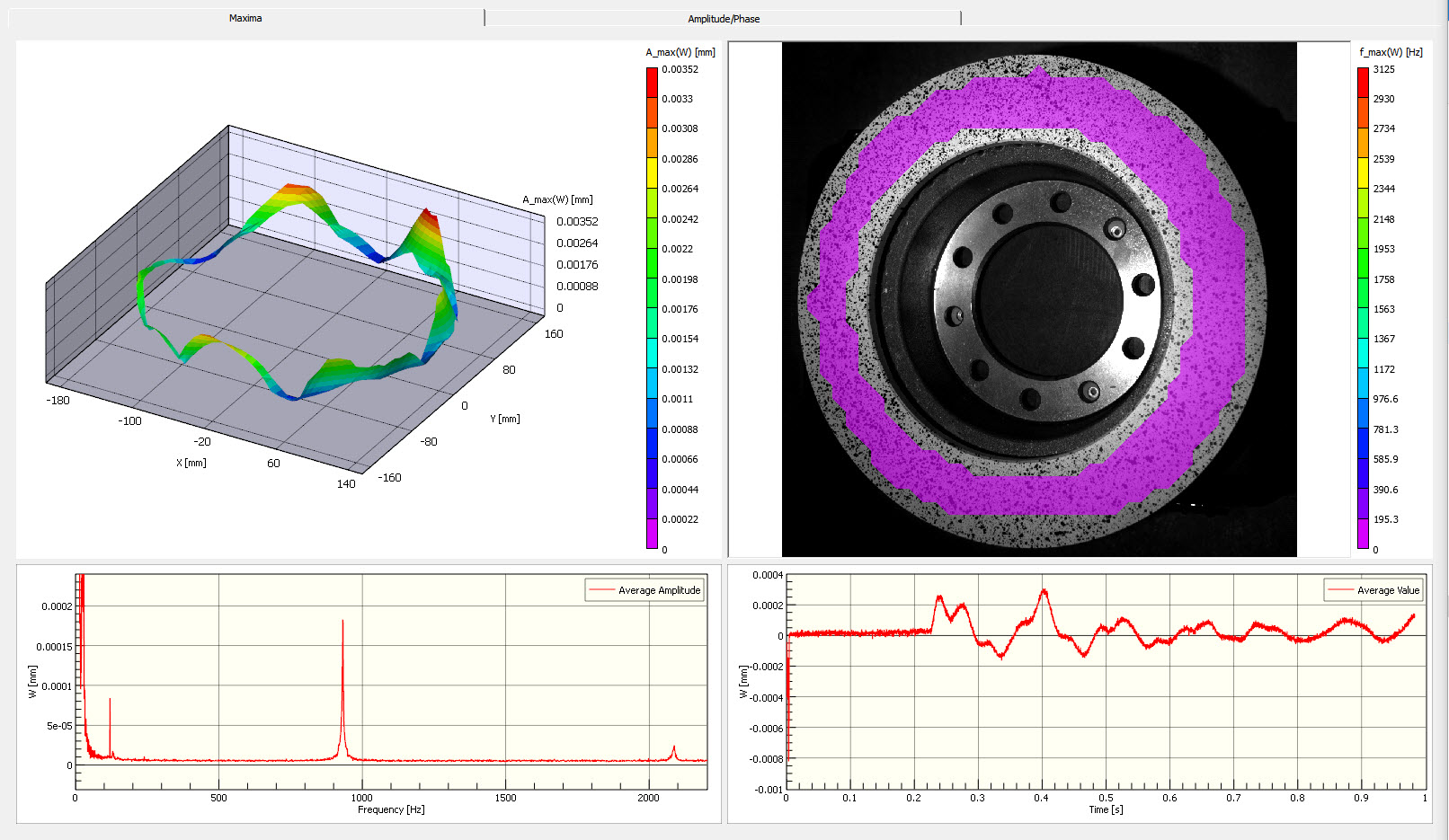

Le forme di deformazione operativa (ODS) descrivono come una struttura si deforma a una determinata frequenza di eccitazione. Identificarle con precisione è fondamentale per la validazione di modelli FEM, l'ottimizzazione strutturale e la diagnosi di problemi di rumore e vibrazione in fase di sviluppo prodotto. Il sistema acquisisce le immagini stereo ad alta frequenza e calcola, tramite trasformata di Fourier, le ODS per ogni punto dell'intera superficie inquadrata - non solo nei nodi predefiniti, ma su tutta l'area di interesse, nodi ignoti inclusi.

Rispetto agli accelerometri, il vantaggio principale è l'assenza di massa aggiunta: nessun sensore da incollare, nessun cavo da gestire, nessun rischio di alterare il comportamento dinamico del componente in prova. Rispetto ai vibrometri laser a scansione - che misurano un punto alla volta e richiedono tempi di acquisizione proporzionali al numero di nodi - il sistema DIC completa la misura su strutture anche molto estese in meno di un secondo, senza spostare le telecamere né riposizionare strumentazione.

Le applicazioni tipiche comprendono prove d'urto, door slam, shake test, run-up e run-down, prove su componenti automotive e aerospaziali, analisi di elettronica e dispositivi di consumo. I dati sono esportabili in formato universale per il confronto diretto con simulazioni FEM. L'acquisizione richiede tempi brevi e un setup compatto su treppiede, adatto sia al laboratorio che alle prove in campo.
