Sistema stereo per forma, spostamento e deformazione full-field, da meno di 1 mm a oltre 100 m

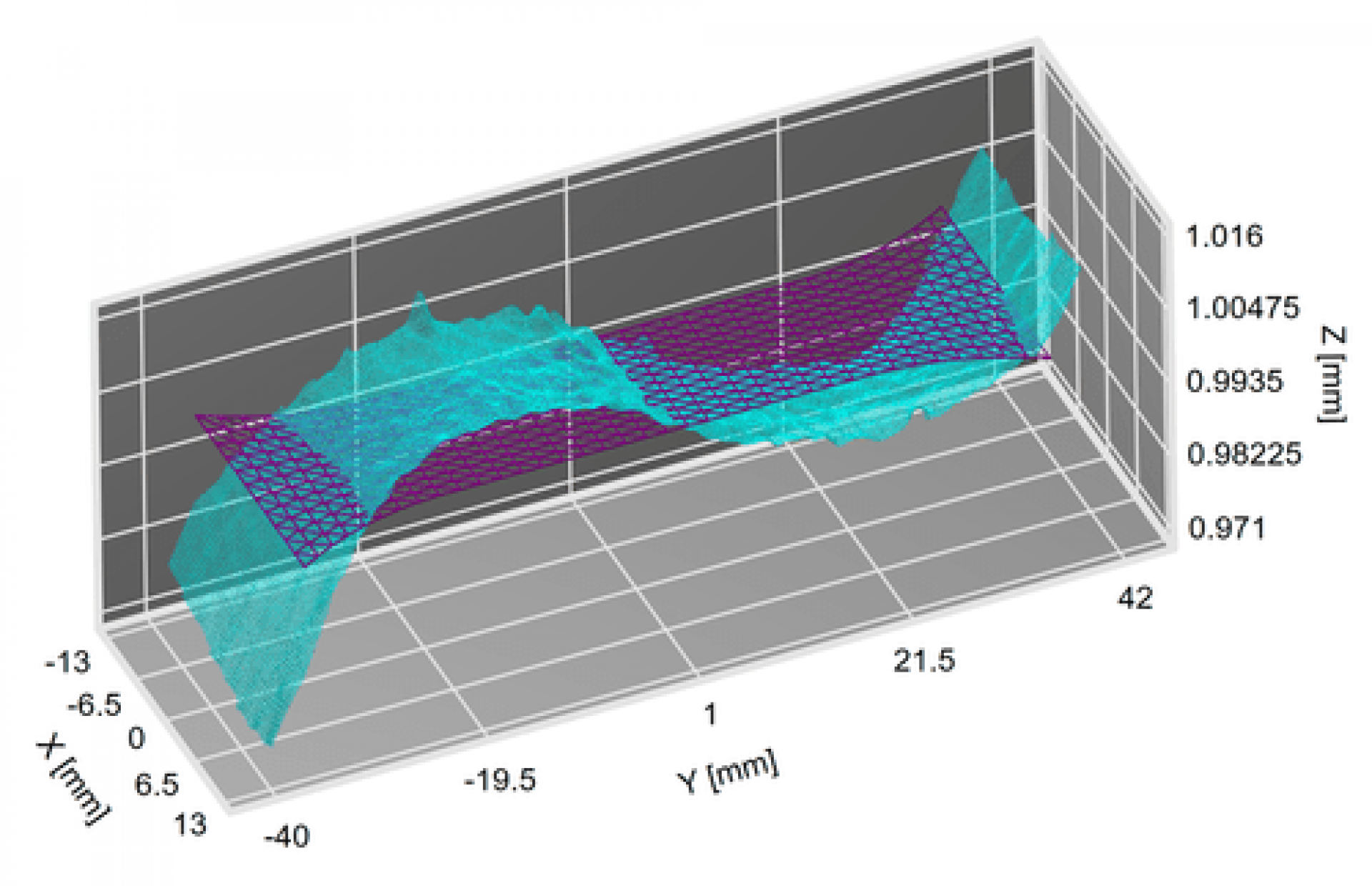

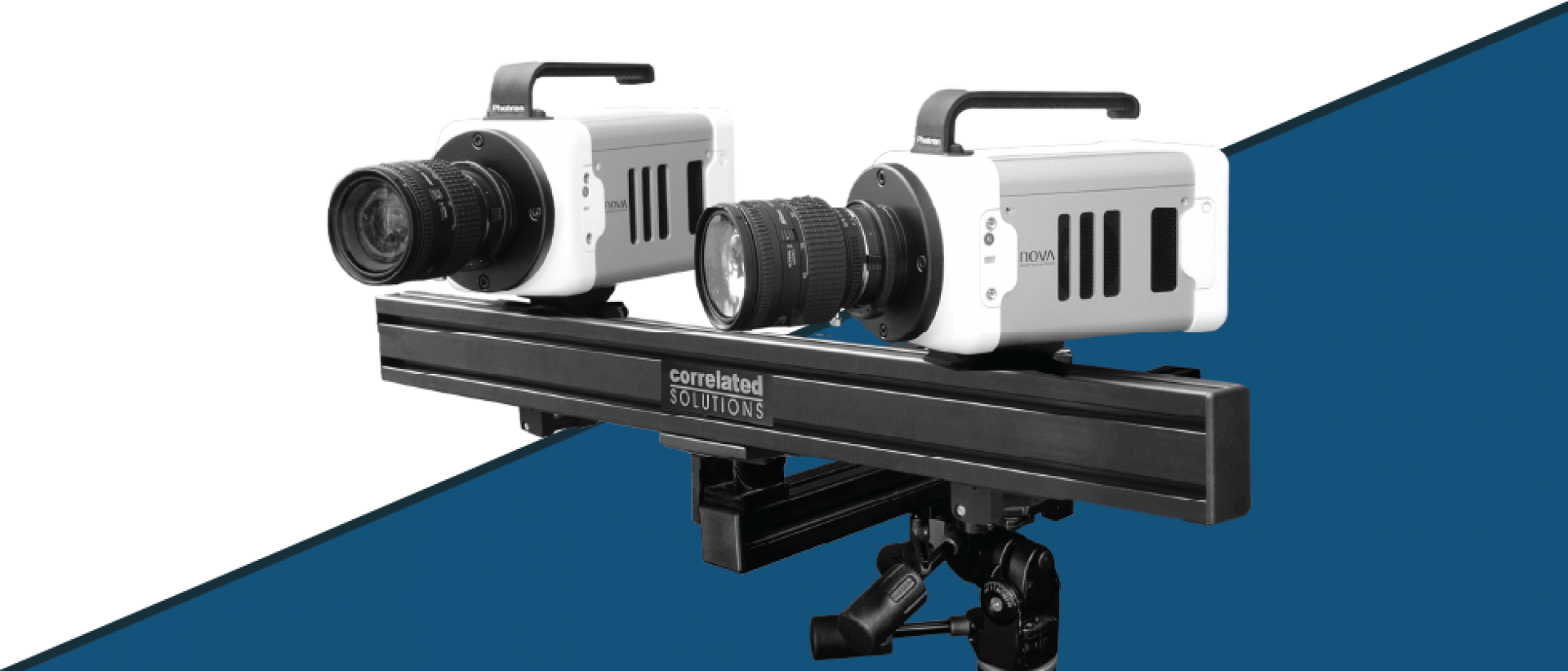

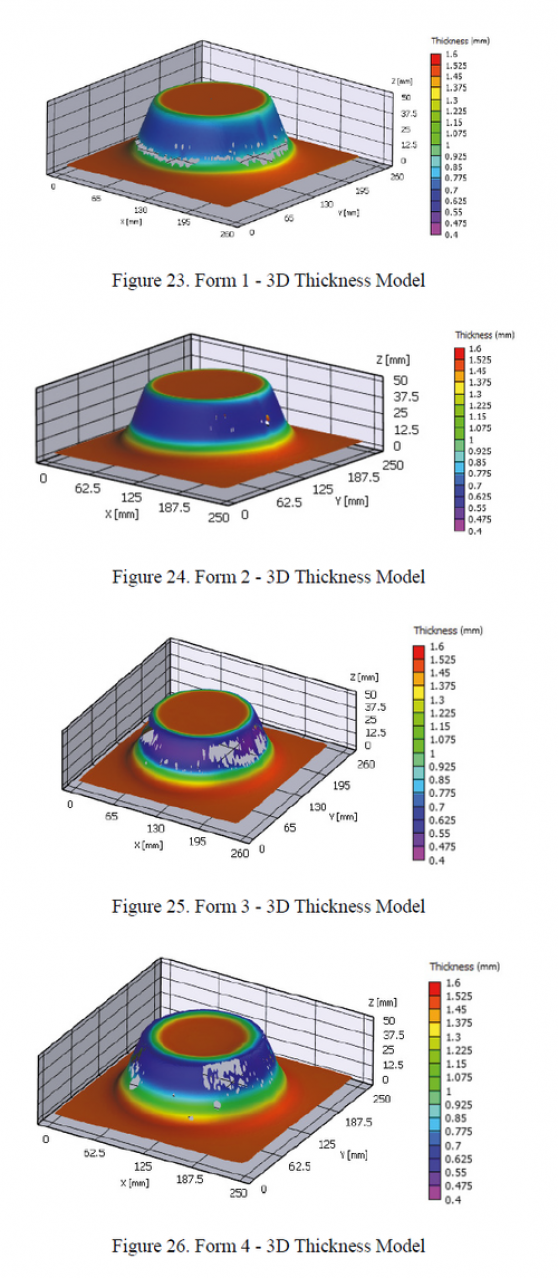

Il principio operativo si basa sul tracciamento di un pattern di speckle casuale applicato alla superficie del provino, ripreso da una coppia di telecamere stereo ad alta risoluzione e calibrate. La correlazione delle immagini restituisce una mappa full-field tridimensionale di forma, spostamento e deformazione, con un dato disponibile in ogni punto della superficie. L'intervallo coperto è molto ampio: risoluzione di spostamento fino al nanometro, deformazioni da 50 microstrain fino a oltre il 2500%, e campioni con dimensioni che vanno da meno di 1 mm a oltre 100 metri.

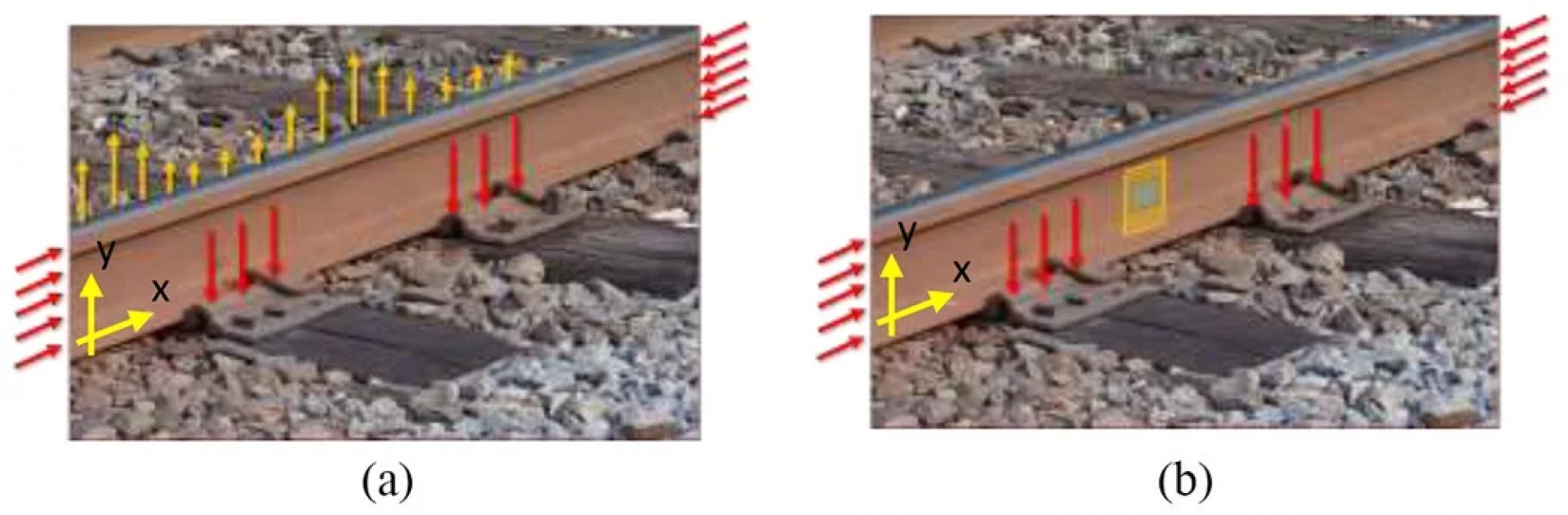

La stessa architettura si adatta sia agli eventi quasi-statici - prove di trazione, compressione, carichi su strutture - sia a quelli dinamici, con velocità di acquisizione che arrivano fino a 5.000.000 di fotogrammi al secondo per test ad alta velocità, analisi vibrazionale e fenomeni transitori. Le applicazioni tipiche spaziano dalla caratterizzazione di materiali compositi alla verifica di componenti aerospaziali e automotive, fino alle prove su strutture di grandi dimensioni e ai modelli biomeccanici.

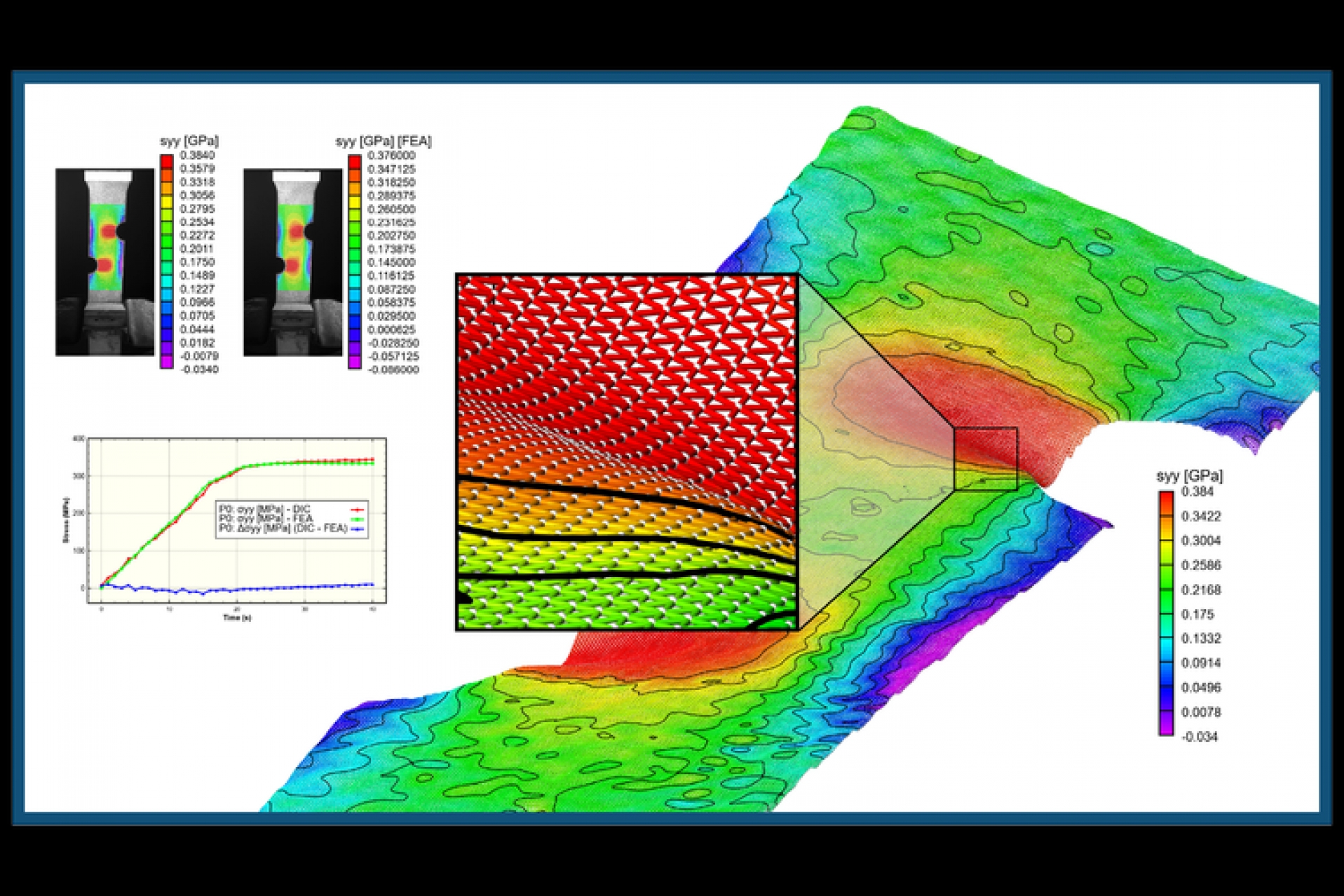

Si tratta di una soluzione chiavi in mano: hardware, software, calibrazione, formazione e supporto tecnico sono integrati in un sistema configurato sulle esigenze specifiche dell'applicazione. I dati di deformazione si confrontano direttamente con le simulazioni numeriche, rendendo immediato il raffronto tra risultato sperimentale e modello FEA. La definizione della configurazione corretta - numero e risoluzione delle telecamere, frame rate, eventuale sistema specializzato - e la scelta tra impostazione 2D e 3D sono il punto in cui il supporto tecnico Luchsinger affianca il laboratorio.
