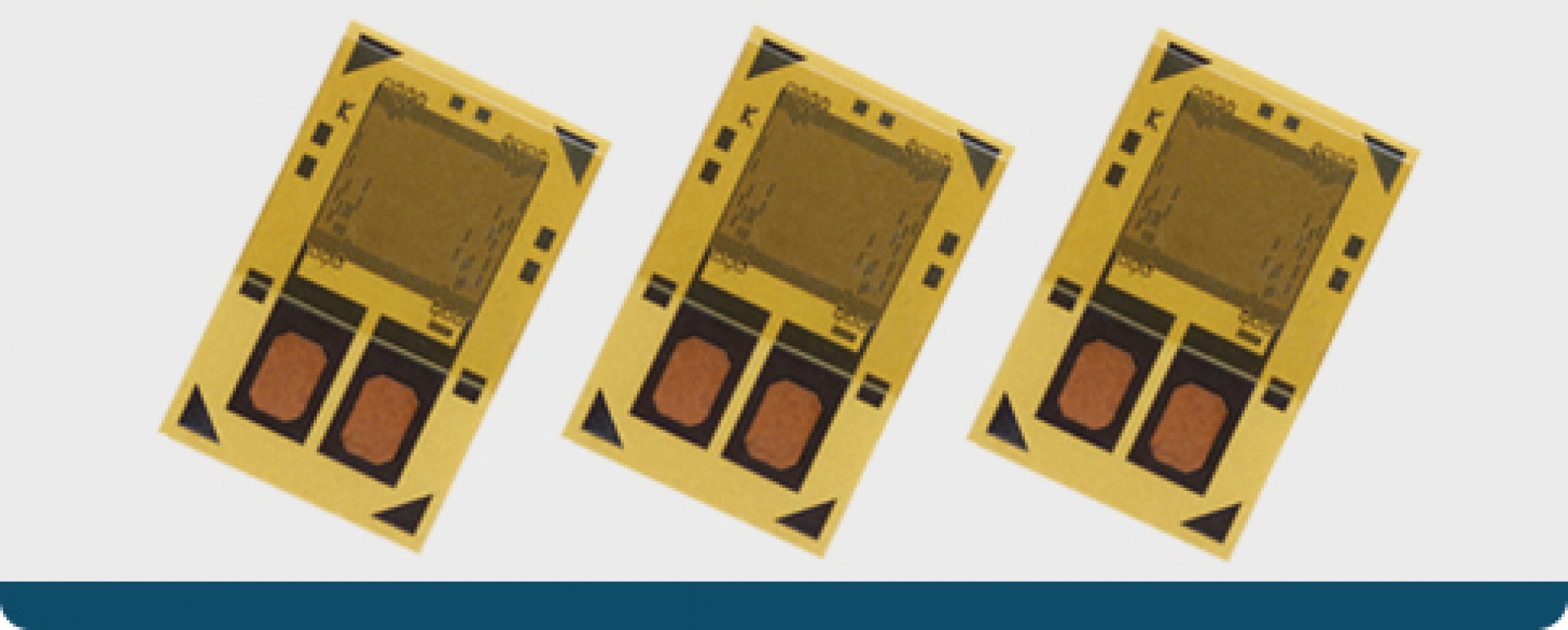

Pattern fino a 10 kΩ per trasduttori a batteria e telemetria wireless

Le applicazioni tipiche sono le chiavi dinamometriche elettroniche, le bilance tascabili e da gioielleria, i sistemi di misura e di prova per biciclette e motociclette e la telemetria wireless su alberi e altri componenti rotanti, dove il nodo di misura deve funzionare a lungo con una batteria.

L'alta resistenza non è una famiglia a sé: è disponibile sui pattern lineari, a taglio, biassiali e a diaframma, in configurazione singola, a mezzo ponte e a ponte intero. Nei pattern a catalogo si trovano lineari fino a 10 kΩ (per esempio S5032, griglia da 1,02 mm), biassiali 0°-90° e rosette a taglio fino a 5 kΩ, ponti interi fino a 5 kΩ e pattern a diaframma da 3 kΩ, 3,5 kΩ e 5 kΩ. Le tolleranze sono tipicamente di ±0,2%; alcuni ponti interi hanno tolleranza di ±3% o ±5%.

I pattern ad alta resistenza appartengono soprattutto alle serie N2K e N5K, con campo di temperatura da -75 °C a +95 °C per la N2K e fino a +205 °C per la N5K, autocompensazione termica STC 06 o 13 e codice di compensazione del creep specifico per ogni pattern. Per confrontare le geometrie, vedi gli estensimetri lineari a griglia singola e doppia e i ponti interi su un unico supporto. I tecnici Luchsinger aiutano a scegliere resistenza e configurazione in base all'elettronica e al budget energetico del trasduttore.
