Profilometro laser ad alta velocità per campi di misura ampi

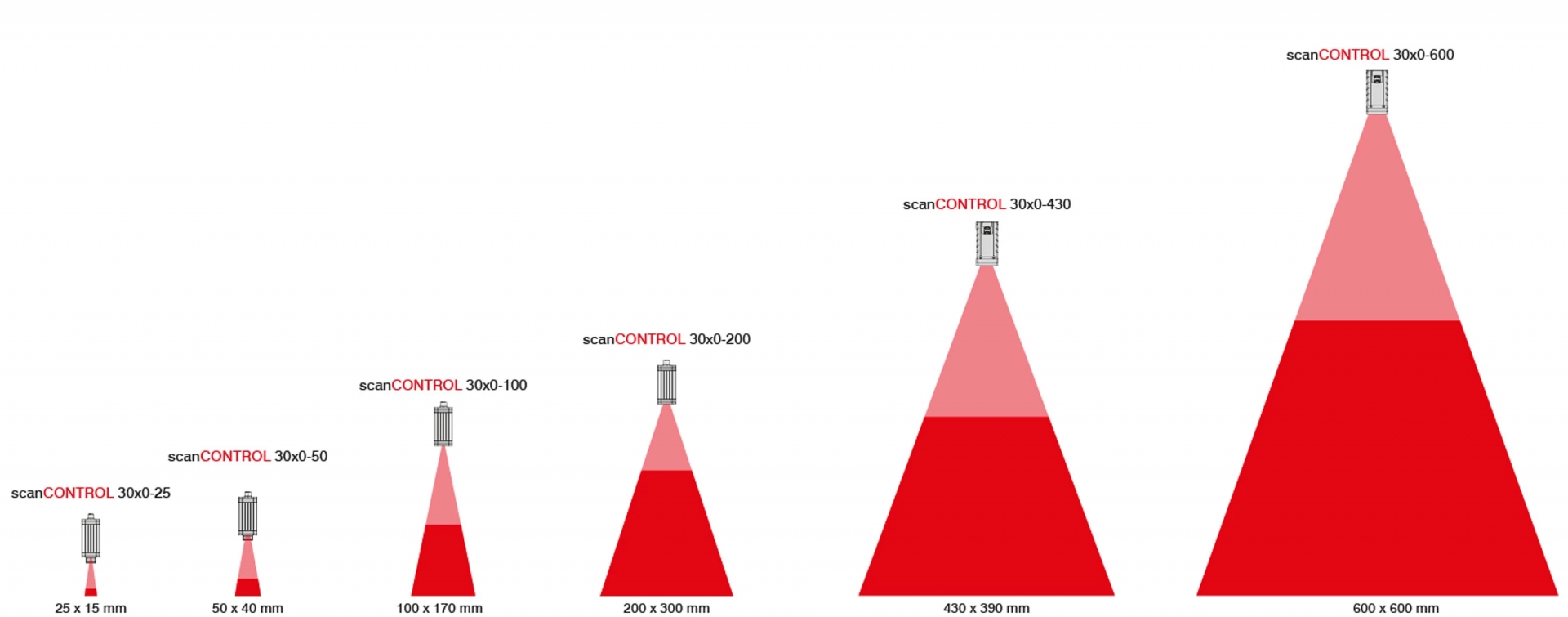

Il posizionamento del profilometro laser scanCONTROL 30x0 nella famiglia di sensori di profilo è determinato dai suoi campi di misura: asse Z fino a 380 mm e asse X fino a 600 mm, valori che aprono applicazioni su geometrie ampie e strutture che i modelli compatti non possono coprire — dalla misura di profili estrusi e lamiere alla verifica dimensionale di binari ferroviari e componenti strutturali. Su questo campo, il sistema acquisisce con una risoluzione laterale fino a 2.048 punti e una distanza tra punti di soli 12 μm nel modello a campo ristretto, mantenendo il dettaglio geometrico anche nelle sezioni più critiche.

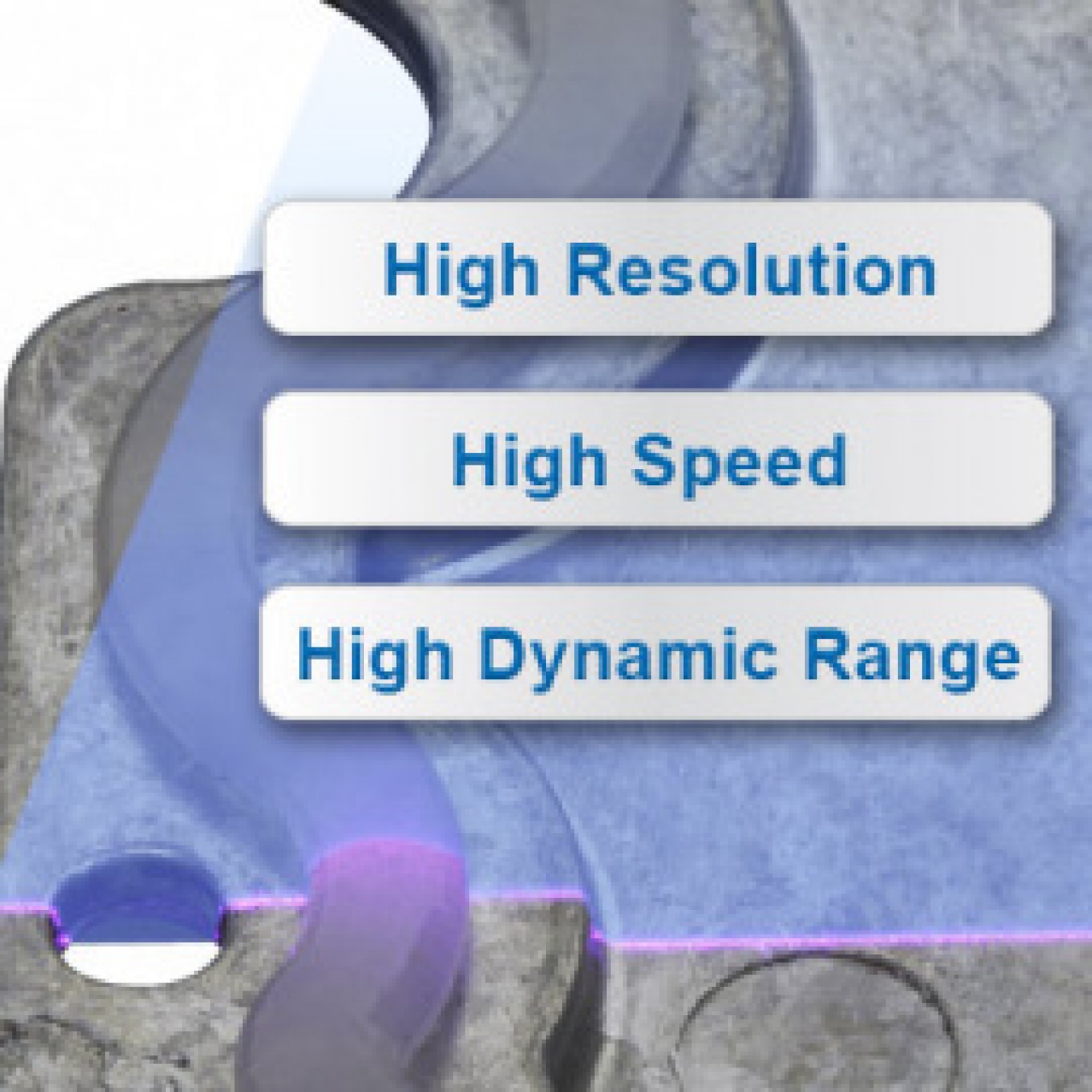

La frequenza di profilo fino a 10 kHz con un tasso di acquisizione di circa 10 milioni di punti al secondo permette di seguire processi produttivi ad alta cadenza senza degradazione della qualità del dato. L'architettura include tre modalità operative selezionabili: High-Resolution per la massima precisione geometrica, HDR (High Dynamic Range) per superfici eterogenee e scure — con esposizione simultanea senza offset temporale che garantisce risultati affidabili anche su oggetti in rapido movimento — e High Speed per massimizzare la frequenza di acquisizione. La valutazione SMART è integrata direttamente nel sensore fino a 10 kHz, con trasmissione verso PLC tramite UDP bundling senza perdita di dati e output su PROFINET, EtherCAT, EtherNet/IP o Ethernet nativa. La variante Blue Laser estende l'operatività a metalli incandescenti, materiali organici e superfici semitrasparenti. Il sistema è certificato UL 61010-1, requisito rilevante per l'integrazione in impianti soggetti a omologazione internazionale.
