Profilometro laser 2D/3D per misura di profili su superfici complesse

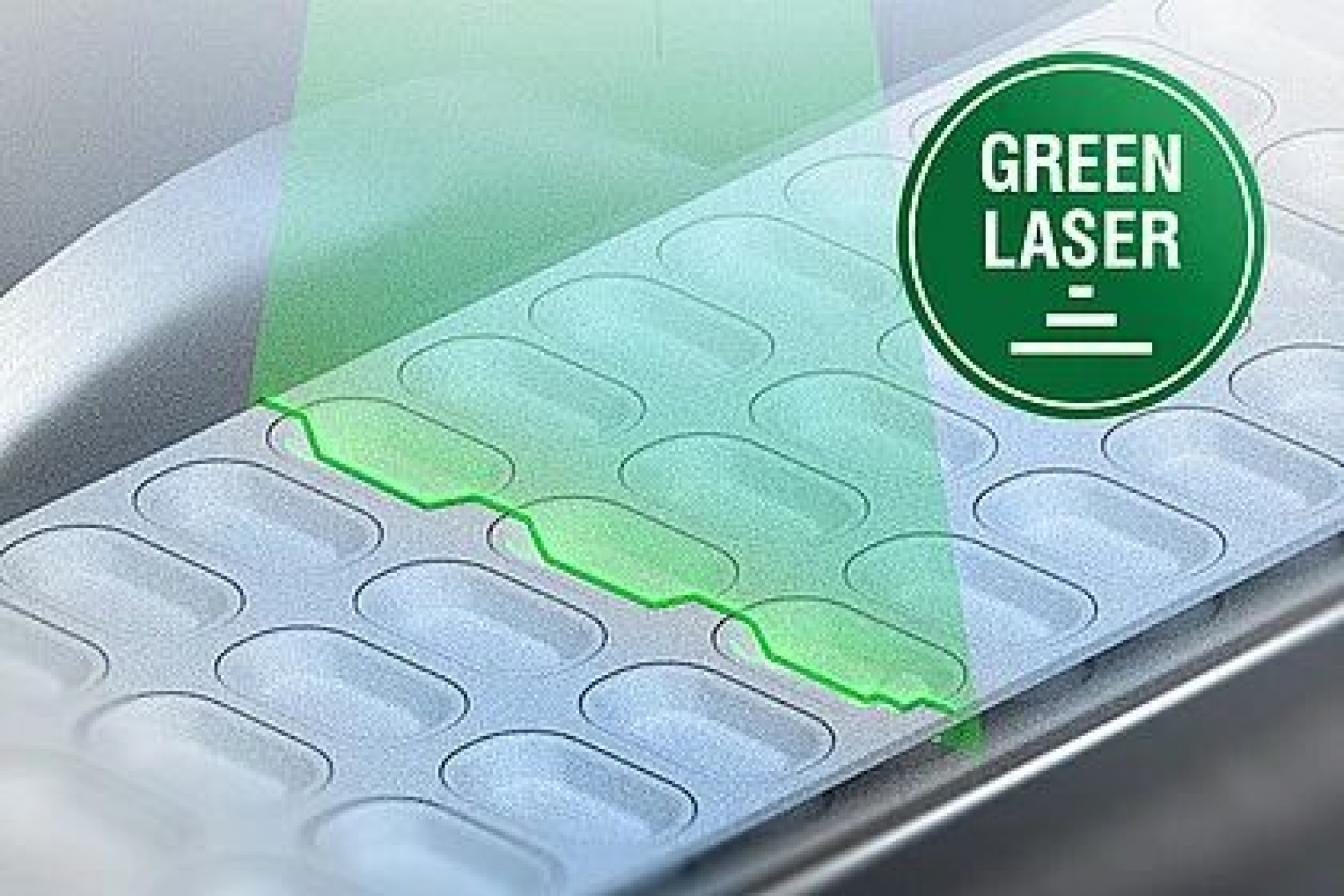

Il principale ostacolo nella misura ottica di profili industriali è la variabilità delle superfici: materiali metallici lucidi, superfici scure a bassa riflettività, target con proprietà ottiche non uniformi mettono in crisi i sistemi laser tradizionali, generando rumore, perdita di segnale e misure non ripetibili. Il profilometro laser scanCONTROL 8x00 supera questo limite grazie alla tecnologia Green Laser, che garantisce una stabilità del segnale strutturalmente superiore rispetto ai laser rossi convenzionali, ampliando significativamente la gamma di materiali misurabili senza richiedere parametrizzazioni specifiche per ogni superficie.

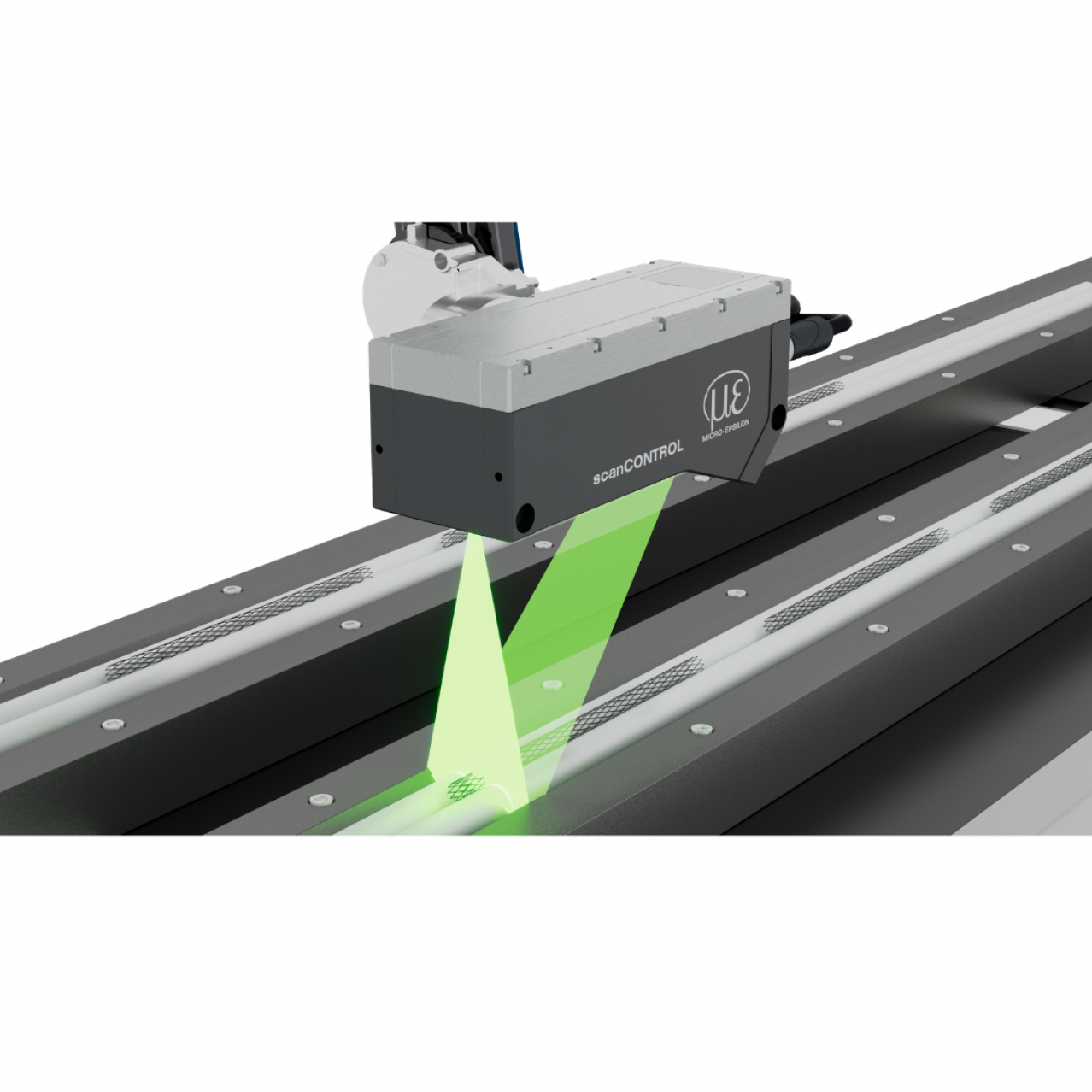

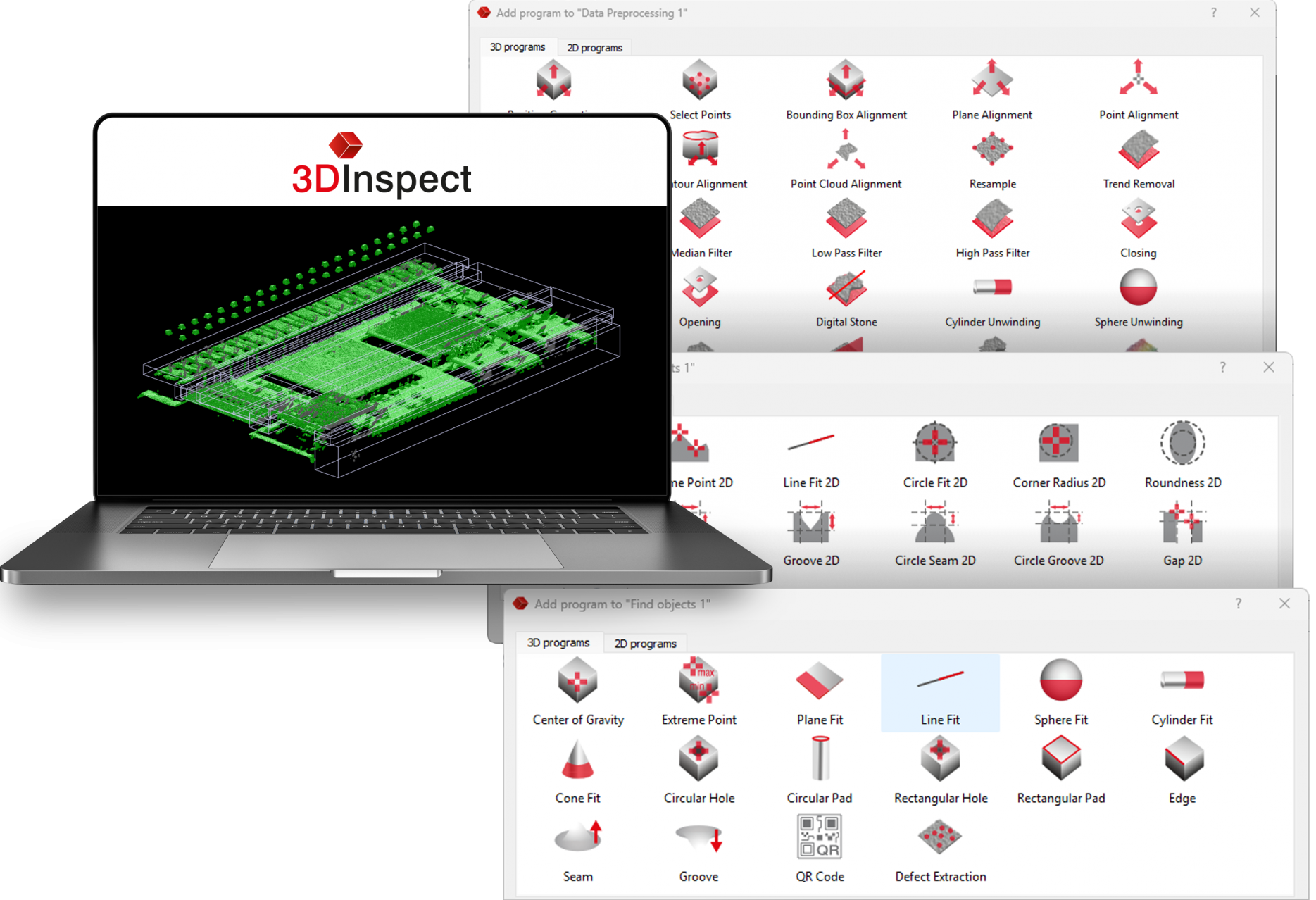

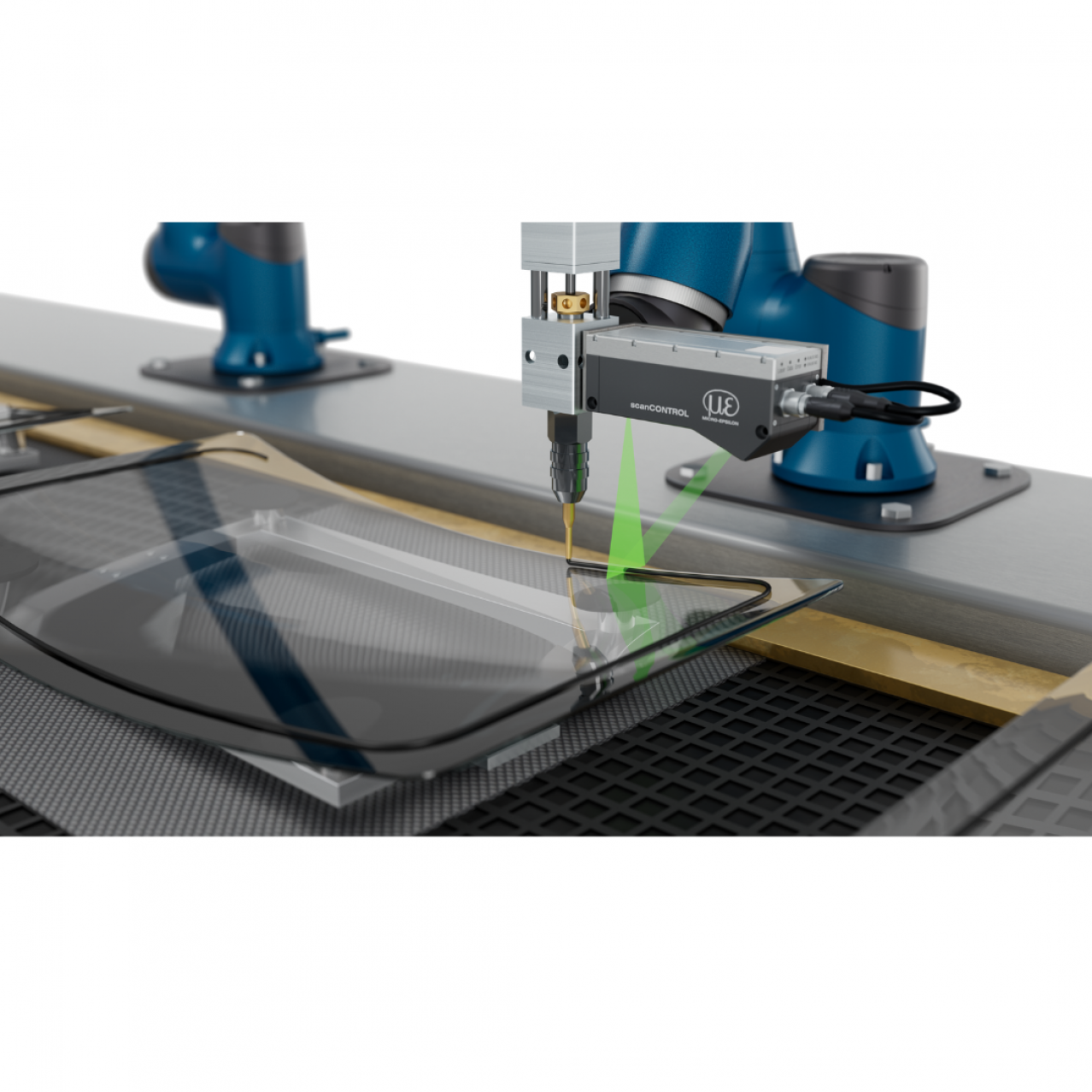

Sul fronte della risoluzione e della velocità, il sistema acquisisce fino a 4.224 punti per profilo con una capacità complessiva di 25 milioni di punti al secondo: valori che lo collocano tra i più performanti della sua categoria e che rendono possibile l'ispezione geometrica dettagliata anche in contesti ad alta cadenza produttiva, come il controllo dimensionale inline, la verifica di cordoni di saldatura, la misurazione di profili estrusi o la ricostruzione di superfici con discontinuità. L'architettura del sistema include un modulo di elaborazione SMART 3D integrato, che elimina la necessità di un controller esterno e consente di trasmettere i valori misurati direttamente verso il sistema di controllo via PROFINET, EtherCAT, EtherNet/IP o Ethernet nativa (UDP/Modbus TCP), semplificando l'integrazione in ambienti di automazione industriale. La calibrazione Valid3D genera nuvole di punti 3D georeferenziate, pronte per l'analisi con software di ispezione o per l'integrazione con sistemi di visione e robotica collaborativa.
