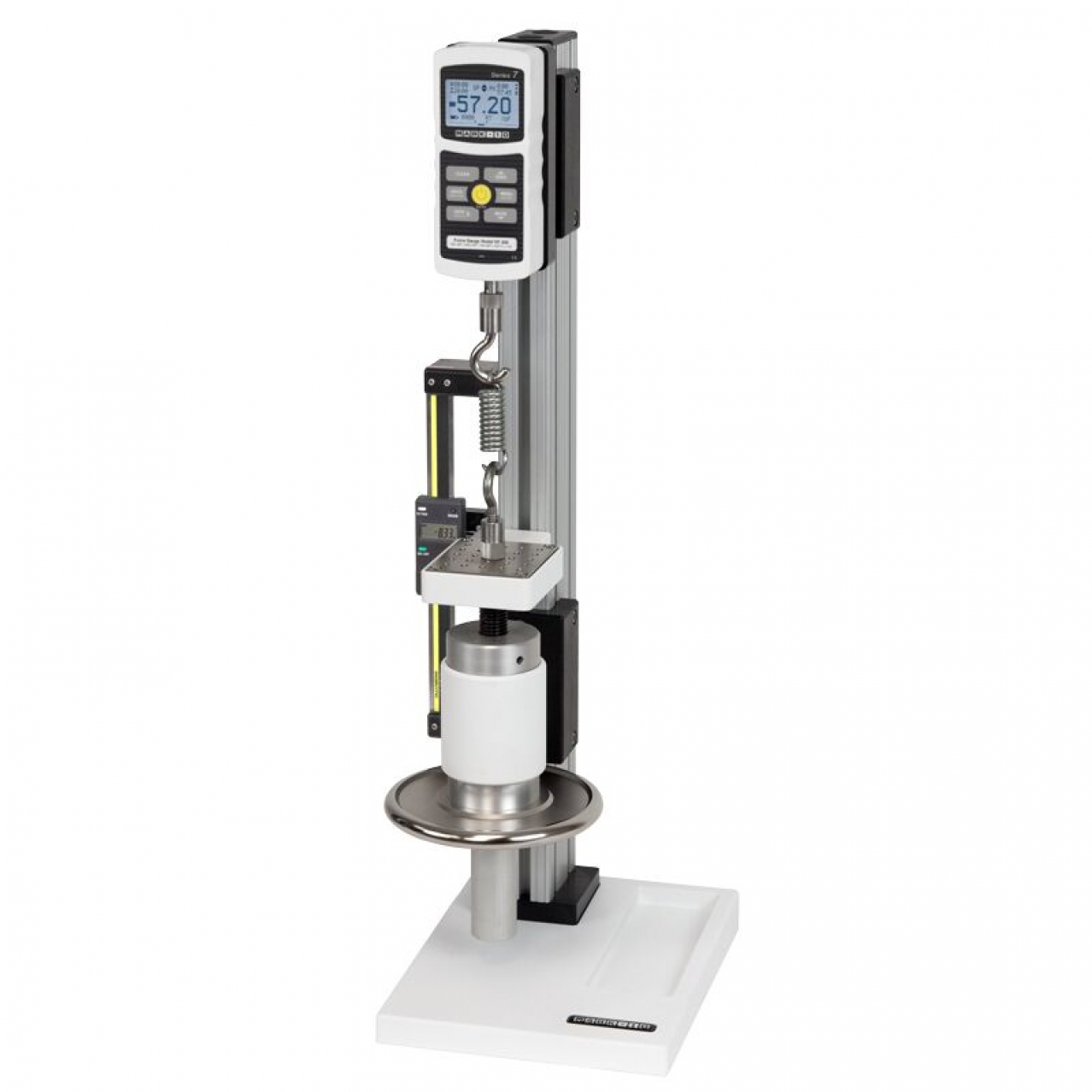

Banco dinamometrico manuale a volantino fino a 5 kN, verticale o orizzontale

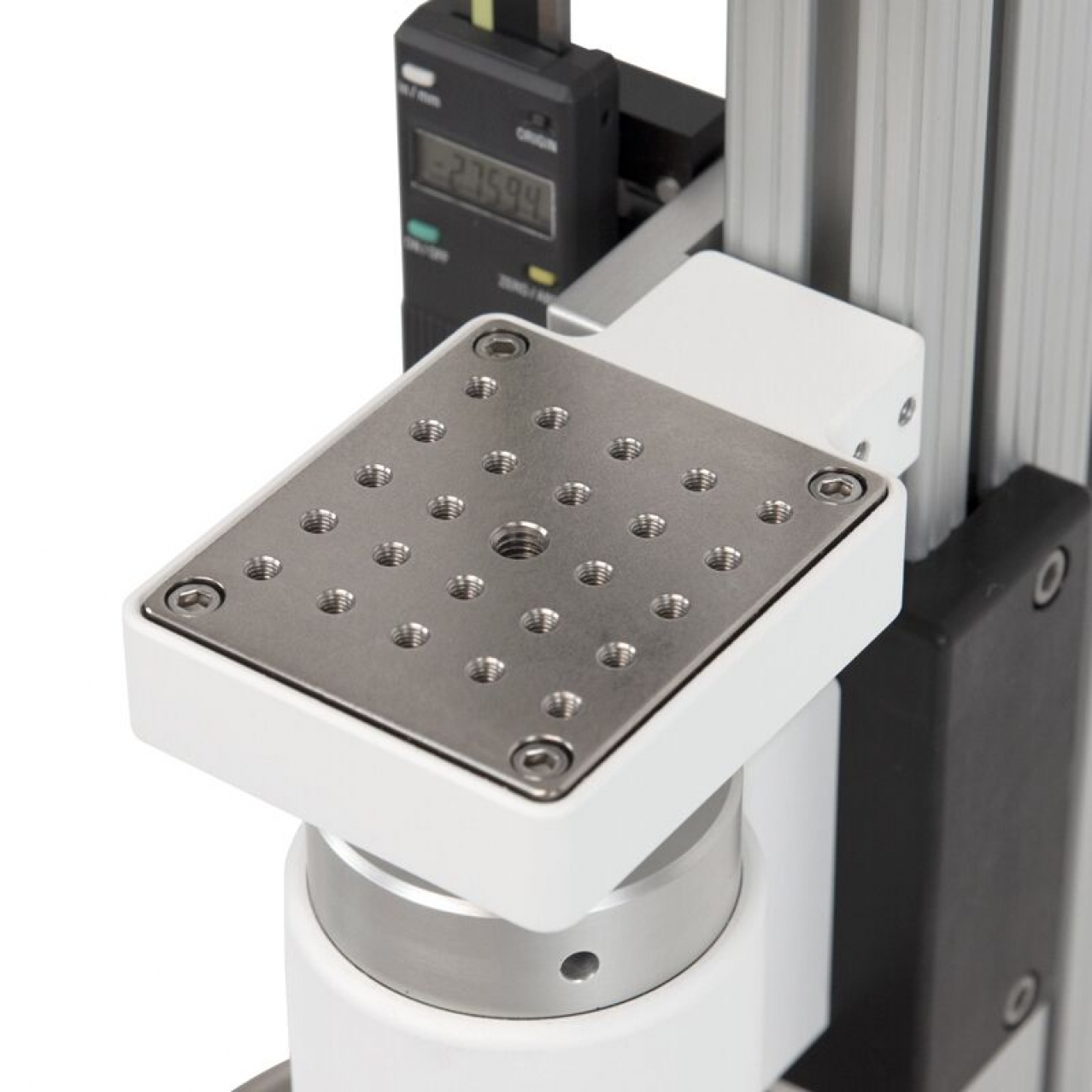

La struttura è costruita per la rigidità e la durata: un grande volantino consente di applicare il carico con poco sforzo anche alle forze più alte, mentre una vite Acme di precisione con madrevite garantisce un movimento fluido e costante nel tempo. Il piano di carico presenta una matrice di fori filettati per il montaggio di afferraggi e attrezzature, e la base metallica integra fori per il fissaggio a banco. La corsa utile è di circa 89 mm, con un'ampia luce di lavoro che accoglie campioni di dimensioni generose.

La scelta tra i due orientamenti dipende dal campione. La configurazione verticale è la più diffusa per prove su molle, compressione e trazione di componenti compatti; la configurazione orizzontale agevola invece le prove su funi, cavi e provini lunghi, dove lo sviluppo del campione rende impraticabile la colonna verticale. Lo stesso banco è disponibile in entrambe le versioni, con identica portata e meccanica.

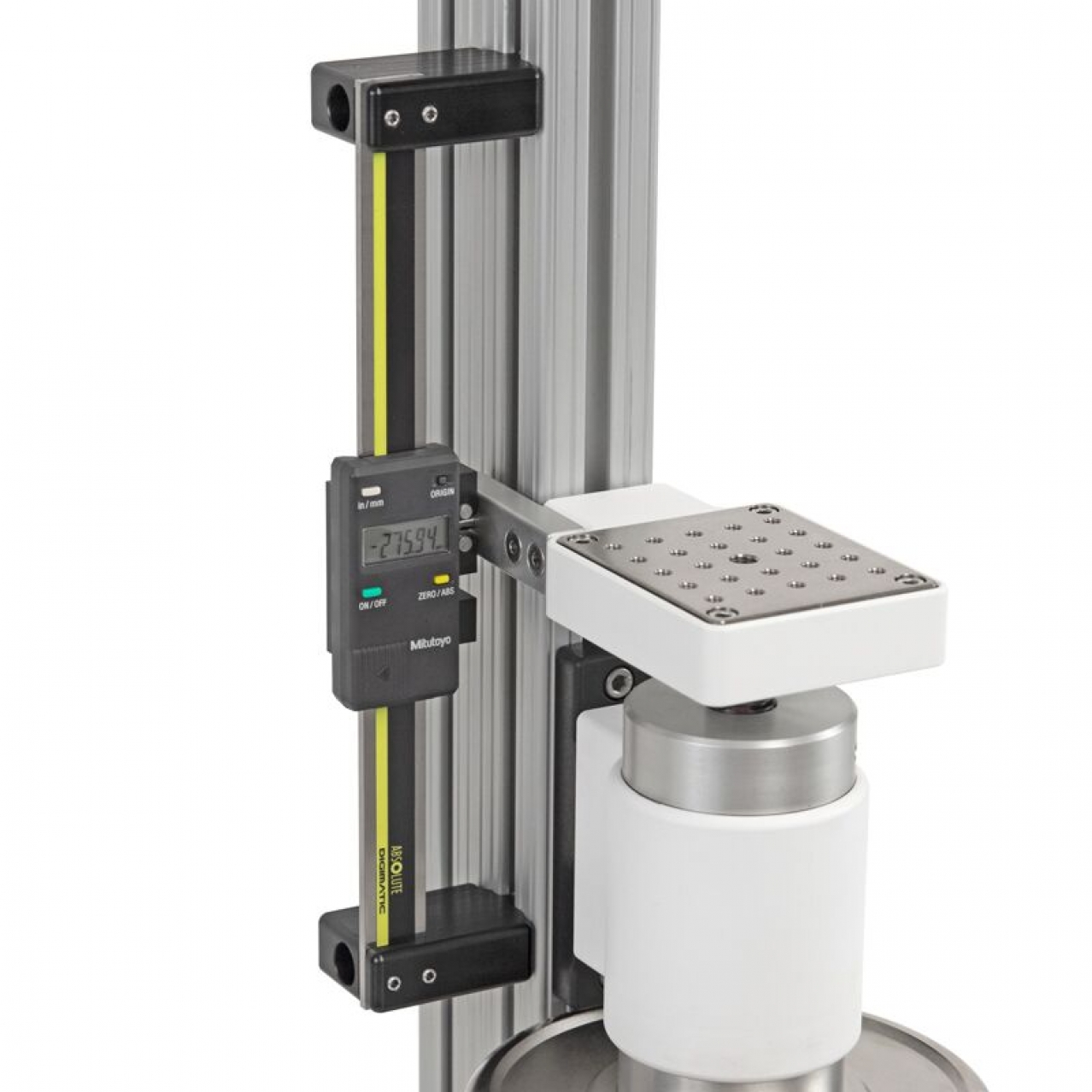

Come gli altri banchi manuali, non integra la misura: ospita un dinamometro digitale ad alta portata e gli afferraggi adatti, componendo un sistema di prova completo. Un display di corsa opzionale aggiunge la lettura dello spostamento, utile nelle prove su molle e di trazione. Tra i manuali a forza inferiore, il banco a leva da 3,75 kN offre cicli più rapidi; per il collaudo seriale a velocità costante restano i banchi motorizzati della gamma. I nostri ingegneri vi affiancano nell'abbinamento tra banco, dinamometro e afferraggio.
