Sistema di misura forza su PC fino a 16 punti simultanei

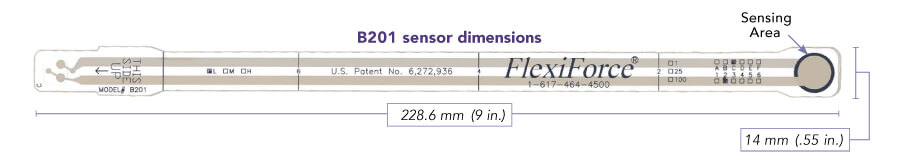

La configurazione base comprende un'impugnatura con elettronica di acquisizione e collegamento USB, tre sensori B201 e il software per ambiente Windows. I sensori inclusi coprono tre scale - 111 N, 667 N e 4.448 N - e si innestano nell'impugnatura tramite interfaccia a linguetta brevettata. Con un adattatore dedicato il sistema accetta anche i formati standard della gamma, così la stessa elettronica segue il progetto dalla caratterizzazione iniziale alla verifica sul prodotto finito.

La frequenza di campionamento è di 200 Hz nella versione standard e 6.000 Hz in quella ad alta velocità, scelta che dipende dal fenomeno da osservare: la prima basta per carichi statici e quasi statici, la seconda serve quando l'evento è un impatto o una chiusura rapida. Aggiungendo impugnature si arriva a 16 punti di misura simultanei, configurazione che richiede un hub USB e apre la strada alle prove su più appoggi contemporaneamente. Il segnale resta stabile fino a circa 9 metri di distanza dal computer, dettaglio pratico quando il punto di misura è dentro una macchina e l'operatore sta fuori.

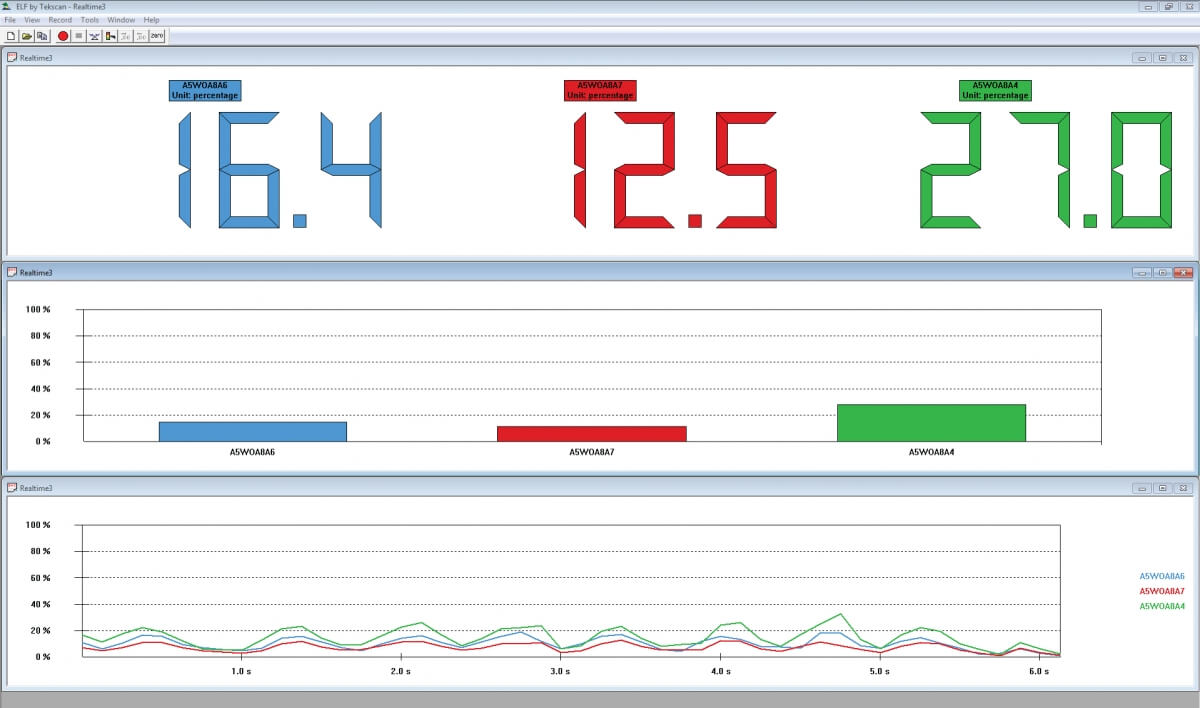

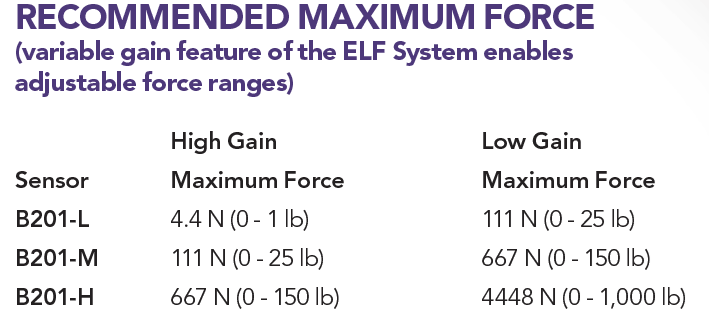

L'elettronica brevettata consente di regolare la sensibilità sull'intervallo di carico effettivo dell'applicazione, adattando la risposta invece di lavorare sempre a fondo scala pieno. Con procedura di calibrazione semplice si ottiene un'accuratezza intorno al ±5%, che scende al ±3% con procedure più controllate. Il software gestisce acquisizione in tempo reale, calibrazione multipunto memorizzabile, tara del carico, trigger interno su soglia, registrazione video ed esportazione ASCII verso i normali ambienti di analisi. Per la scelta della configurazione e della scala corretta i nostri ingegneri partono dall'applicazione: i sensori compatibili sono nella panoramica dei sensori resistivi flessibili.
