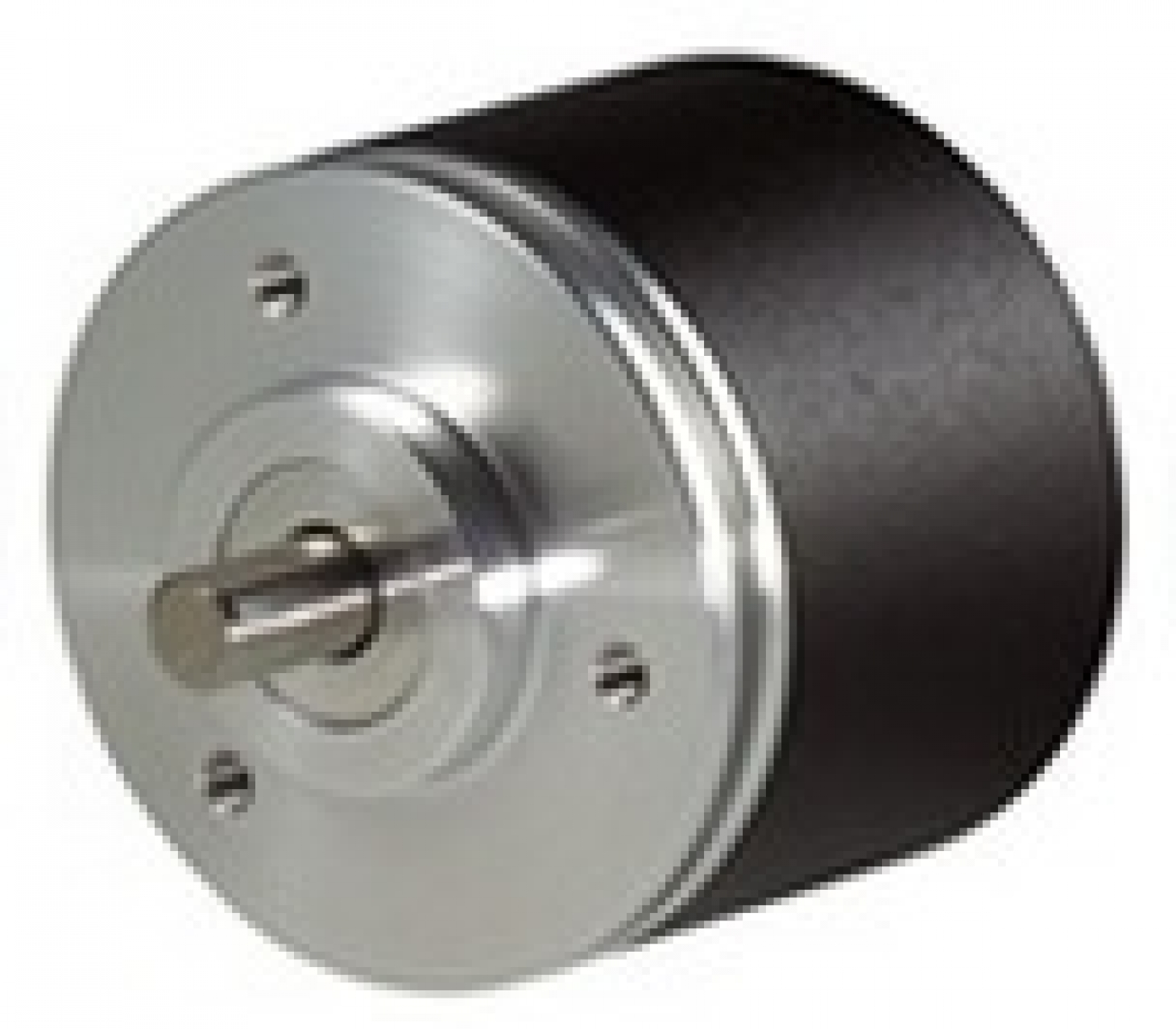

Encoder incrementali ad albero pieno da 24 a 90 mm di diametro

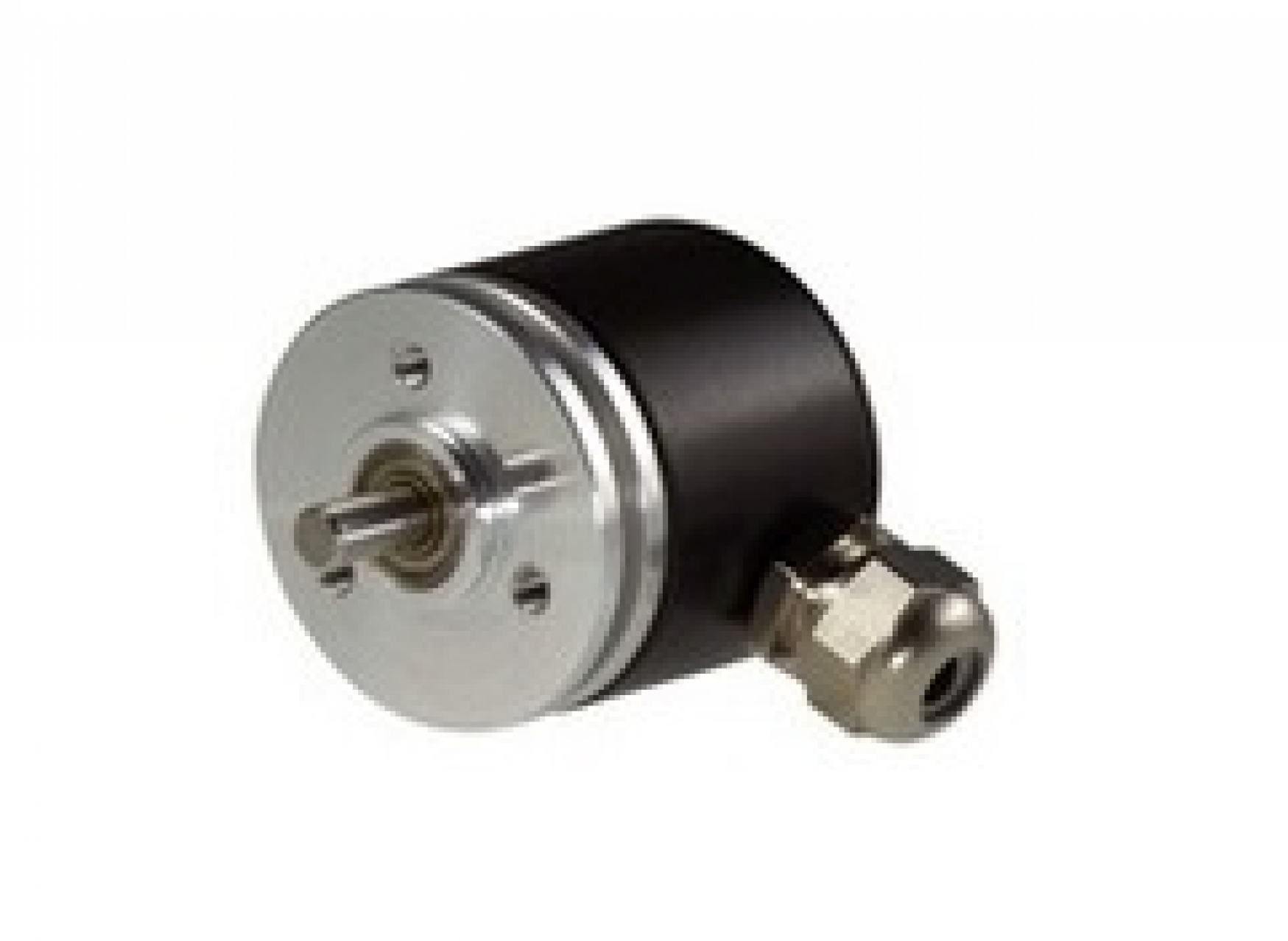

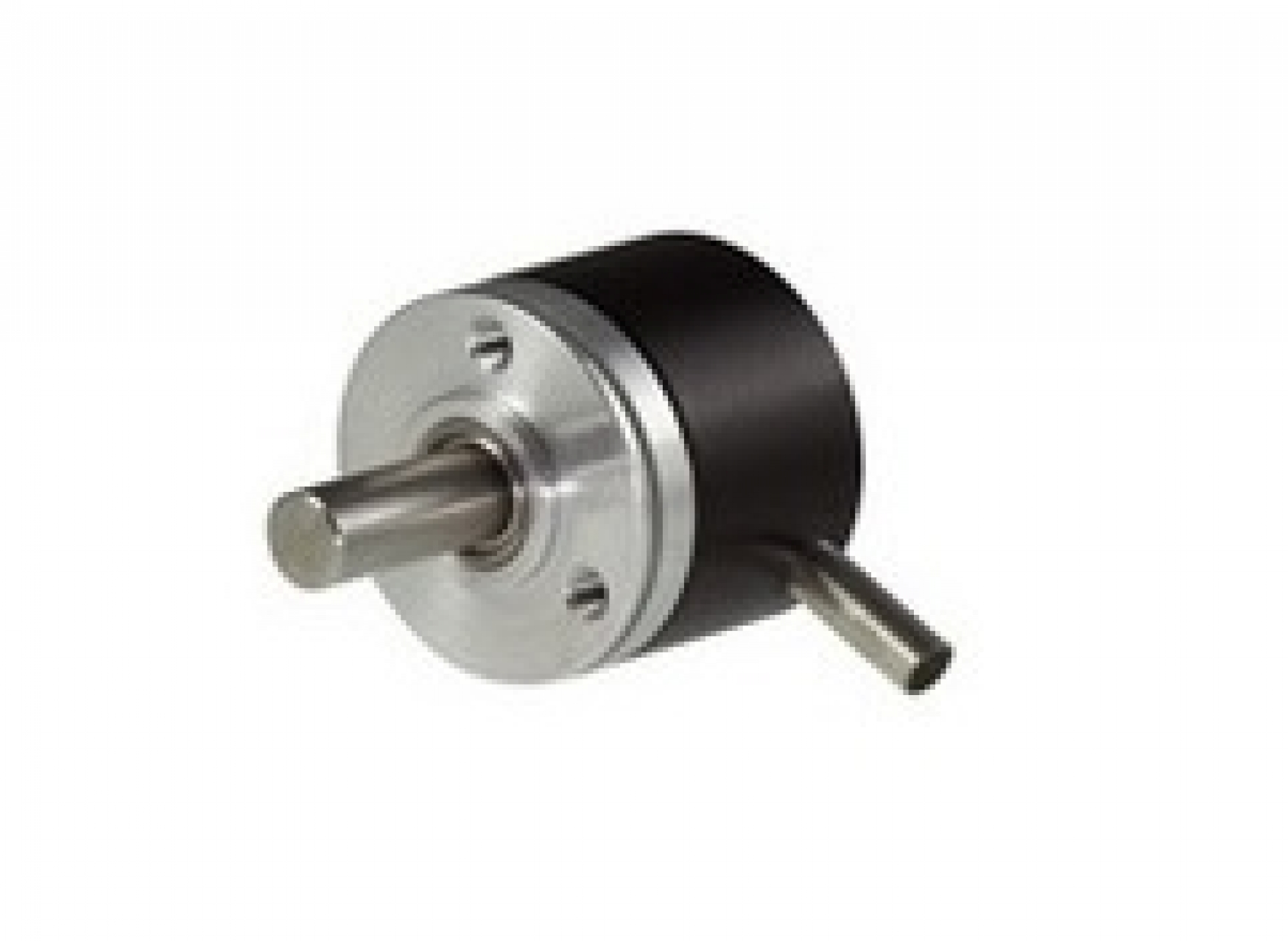

La gamma copre sette misure di corpo, da 24 a 90 mm, con alberi da 3 a 12 mm. Le due esecuzioni miniaturizzate, da 24 e 28 mm, arrivano a 1.024 impulsi per giro e si inseriscono dove non c'è spazio per un formato industriale: piccoli motori, volantini, teste di posizionamento, strumentazione da laboratorio.

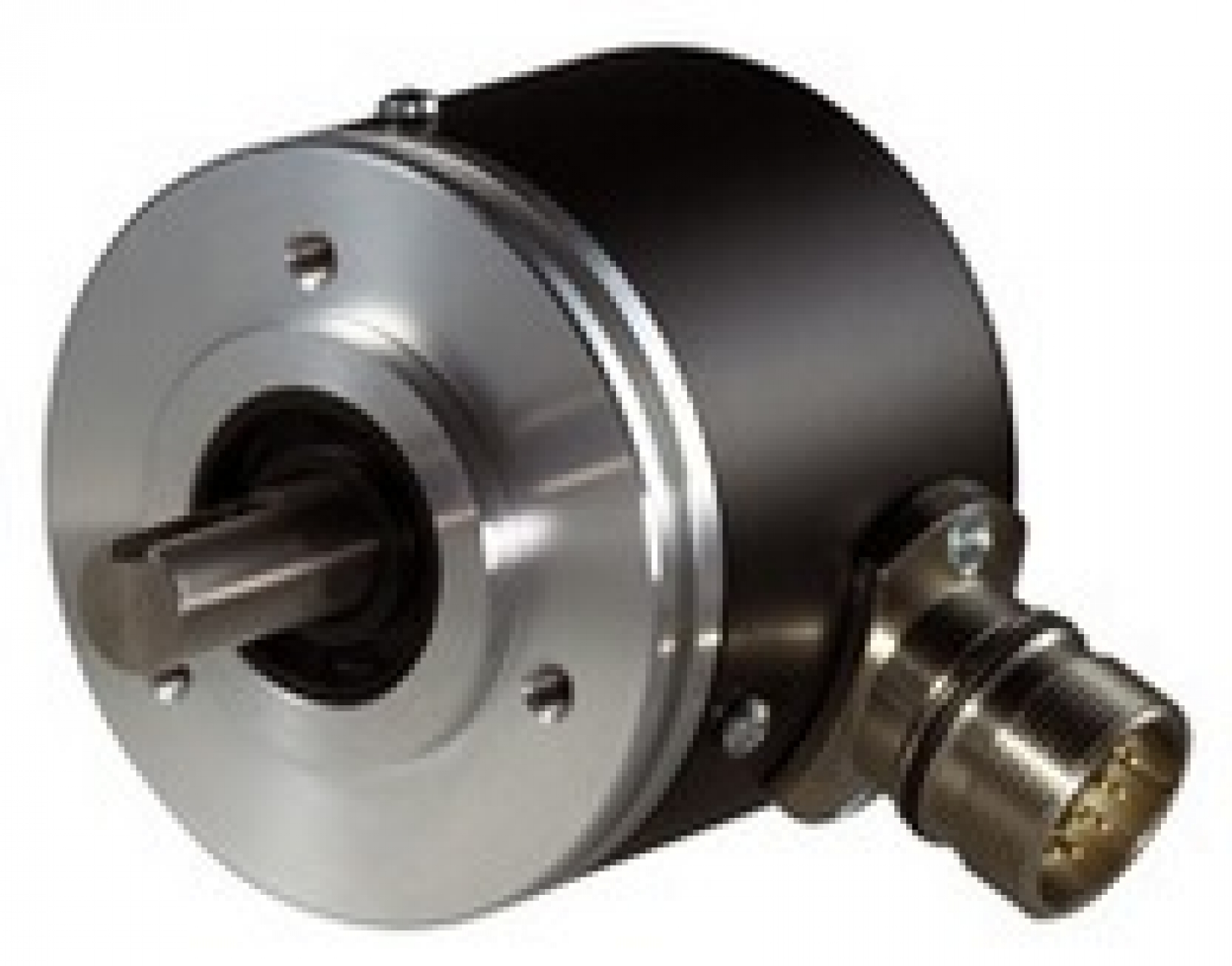

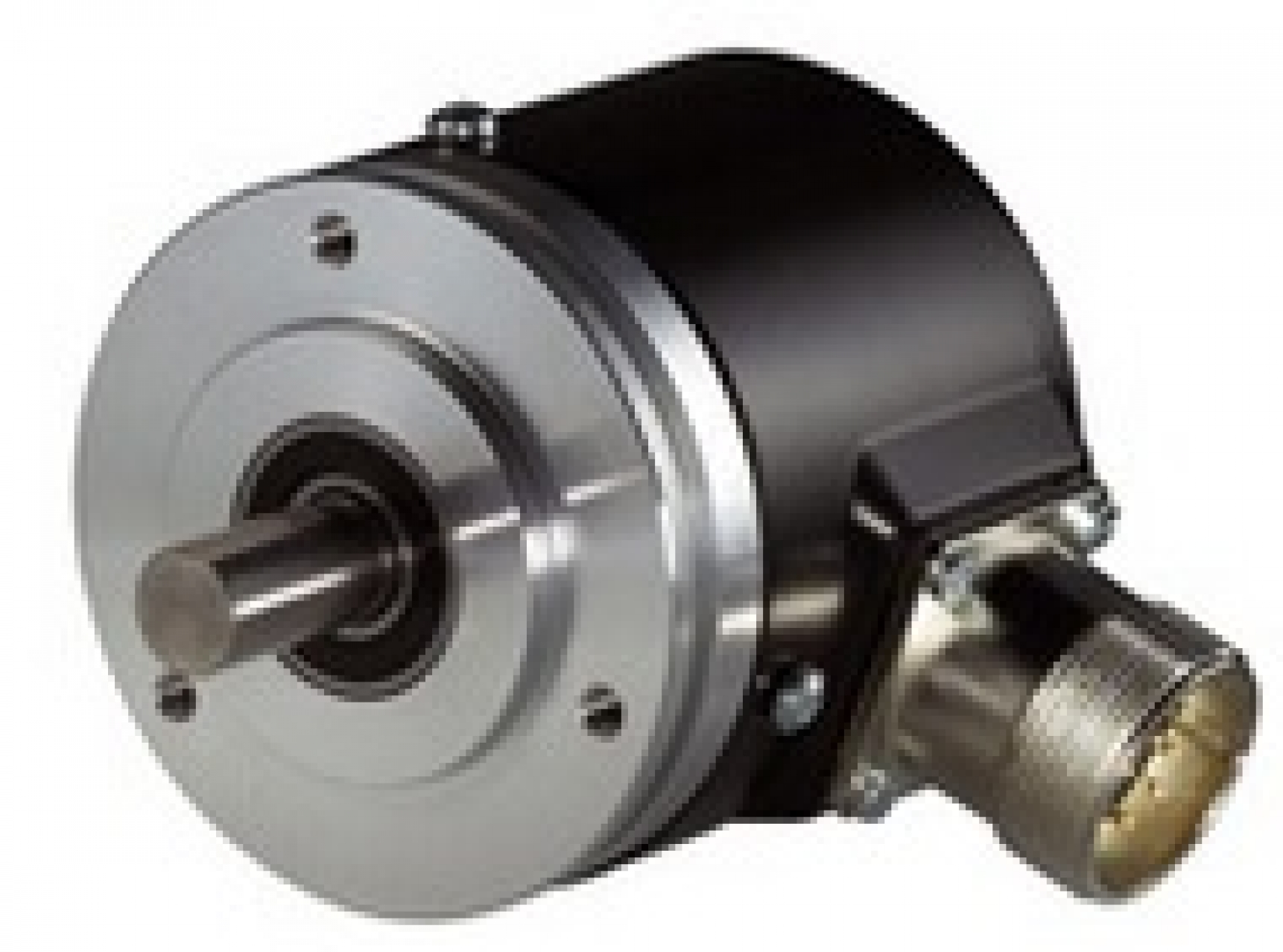

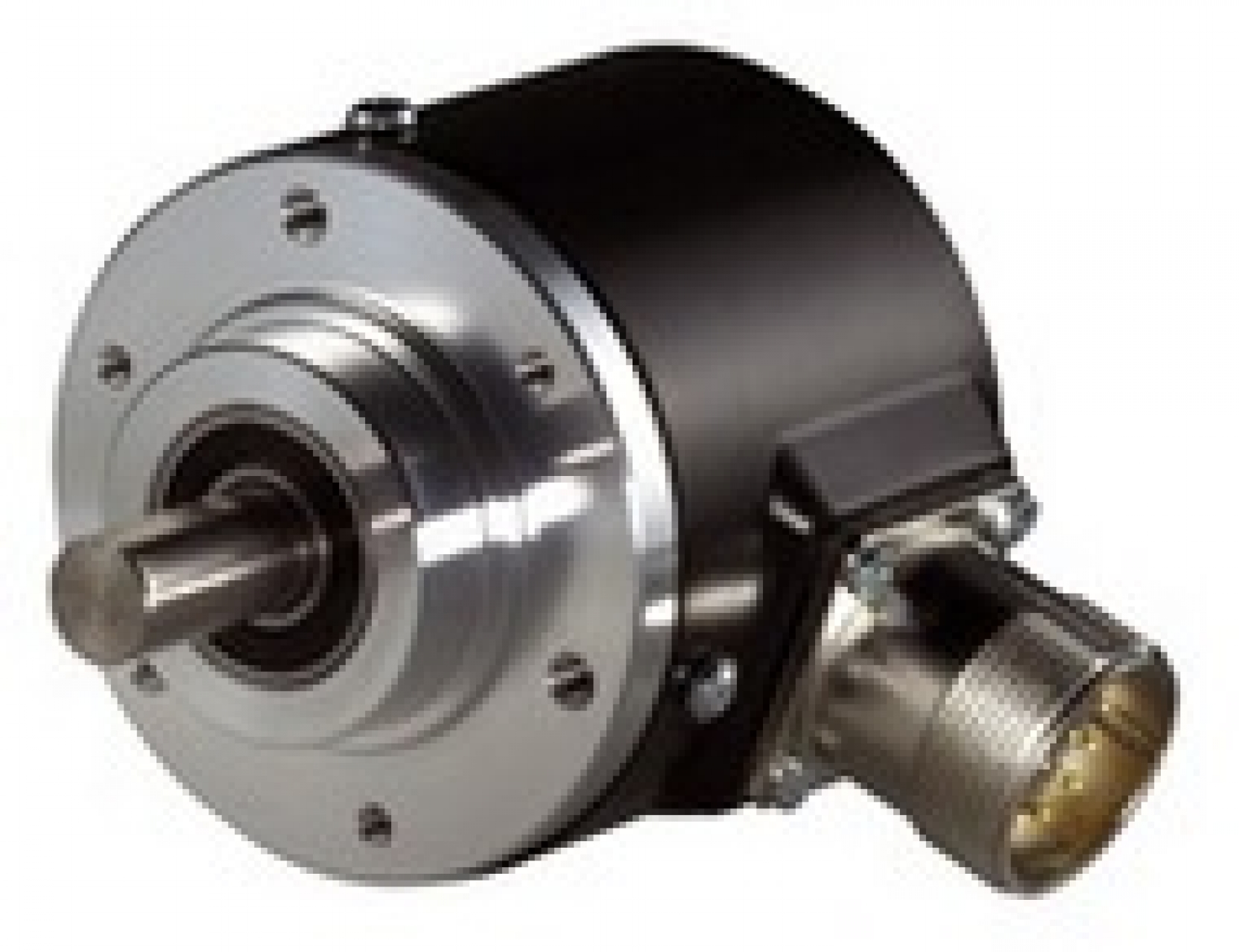

Il formato da 58 mm è lo standard industriale di fatto ed è anche il più spinto della gamma, con risoluzione fino a 50.000 impulsi per giro. Le misure da 70 e 90 mm mantengono la stessa risoluzione massima su alberi da 10 a 12 mm, con una costruzione più robusta adatta al funzionamento continuo. Tutte le esecuzioni forniscono segnali A, B e Z con i rispettivi invertiti, su uscite push-pull HTL o RS422 TTL, con alimentazione da 4,75 a 30 VDC.

Due elementi contano più delle quote a catalogo. Il primo è che i dischi codificati sono di produzione propria, in materiale plastico ottenuto con processo proprietario e più resistente a urti e vibrazioni rispetto ai dischi in vetro. Il secondo ne è la conseguenza: sono disponibili risoluzioni fuori dai passi standard, definite sull'applicazione invece che scelte da un listino. Quando il rapporto di trasmissione della macchina produce un numero di impulsi scomodo, è la differenza tra un conto che torna e una correzione software permanente. Dalla misura da 41 mm in su è disponibile la variante in acciaio inox. Se l'albero è passante o di grosso diametro conviene invece valutare le soluzioni di accoppiamento senza giunto.

Le sette misure condividono segnali e uscite: la scelta si gioca su spazio disponibile, diametro dell'albero e risoluzione richiesta.
