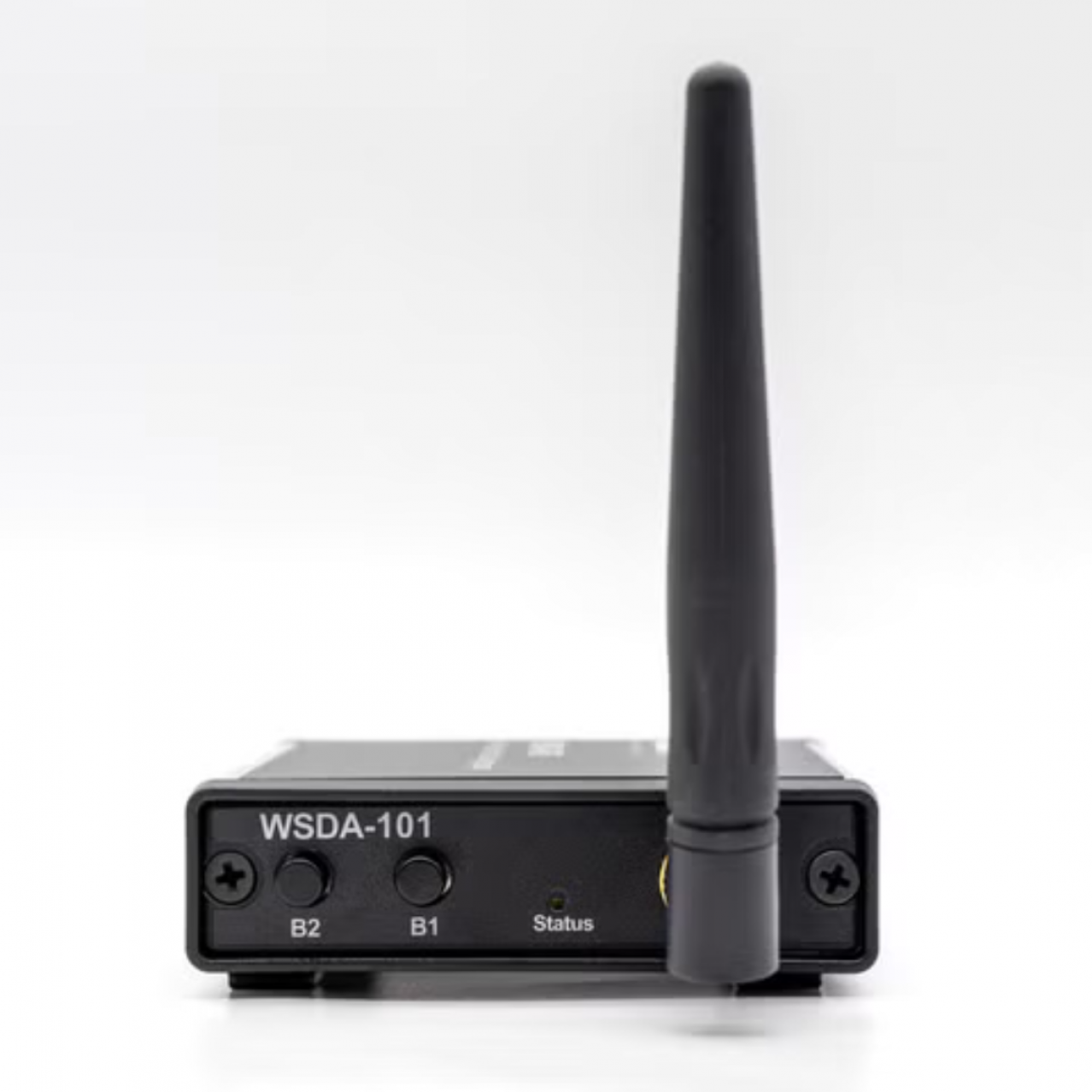

WSDA-101

Brand:

Gateway wireless con 8 uscite analogiche 0-3 VDC

Quando le misure di una rete wireless devono entrare in un PLC, in un sistema DAQ o in un anello di controllo che accetta solo ingressi in tensione, serve un collegamento tra i due mondi. Il WSDA-101 è il gateway wireless con otto uscite analogiche 0-3 VDC: riceve i dati dei nodi LXRS e li rende disponibili come segnali analogici, senza modificare l'impianto esistente.

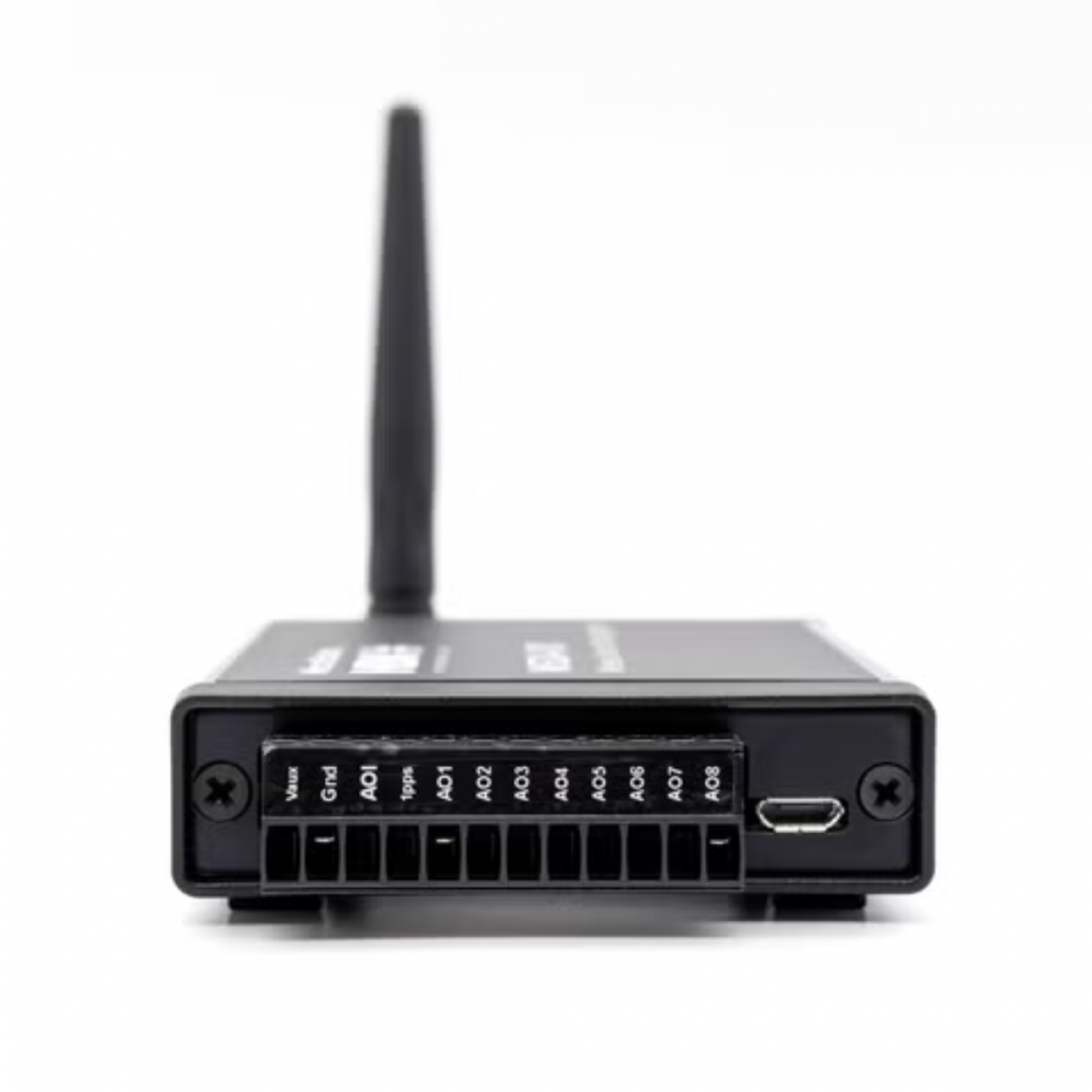

Progettato per applicazioni di monitoraggio, collaudo e automazione, il WSDA-101 rappresenta il collegamento tra una rete di sensori wireless e gli strumenti che richiedono ingressi analogici tradizionali. Le otto uscite analogiche 0-3 VDC permettono di esportare in tempo reale le misure provenienti dai nodi wireless verso PLC, sistemi DAQ e dispositivi di supervisione, semplificando l'integrazione in impianti esistenti.

La sincronizzazione tra i nodi della rete garantisce coerenza temporale delle acquisizioni, caratteristica particolarmente utile nelle prove multi-canale e nelle applicazioni in cui è necessario correlare misure provenienti da punti diversi. Il sistema supporta fino a 127 nodi per canale radio, consentendo la realizzazione di reti di misura distribuite e facilmente scalabili.

Oltre al funzionamento con uscite analogiche, il dispositivo supporta la comunicazione wireless LXRS lossless quando la modalità analogica è disabilitata, mantenendo elevata affidabilità nella trasmissione dei dati. La connessione USB e la compatibilità con il software SensorConnect semplificano configurazione, monitoraggio e gestione della rete. Grazie alla struttura compatta e alla possibilità di operare sia come dispositivo autonomo sia insieme a un computer host, il gateway trova impiego in attività di ricerca, sviluppo prodotto, monitoraggio strutturale, test industriali e sistemi di automazione che richiedono l'integrazione di sensori wireless con piattaforme di misura consolidate. Per acquisire i dati in digitale su PC c'è il gateway USB. Il quadro completo è tra i nodi e gateway per prove strumentate senza cavi.

Uscite analogiche

8 canali

Campo uscita analogica

0-3 VDC

Filtro uscite analogiche

Passa basso, -3 dB a 375 Hz

Sincronizzazione tra nodi

±50 µs

Capacità di rete

Fino a 127 nodi per canale RF

Compatibilità nodi

Tutti i nodi LXRS e tutti i nodi legacy a 2,4 GHz

Connettività

Passa basso, -3 dB a 375 Hz

Portata radio

Fino a 2 km in campo libero ideale, 800 m tipici all’aperto, 50 m tipici in interni

Temperatura di esercizio

Da -30 a +70 °C

Dimensioni

128 x 70 x 20 mm senza antenna

Peso

140 g

Software

SensorConnect
