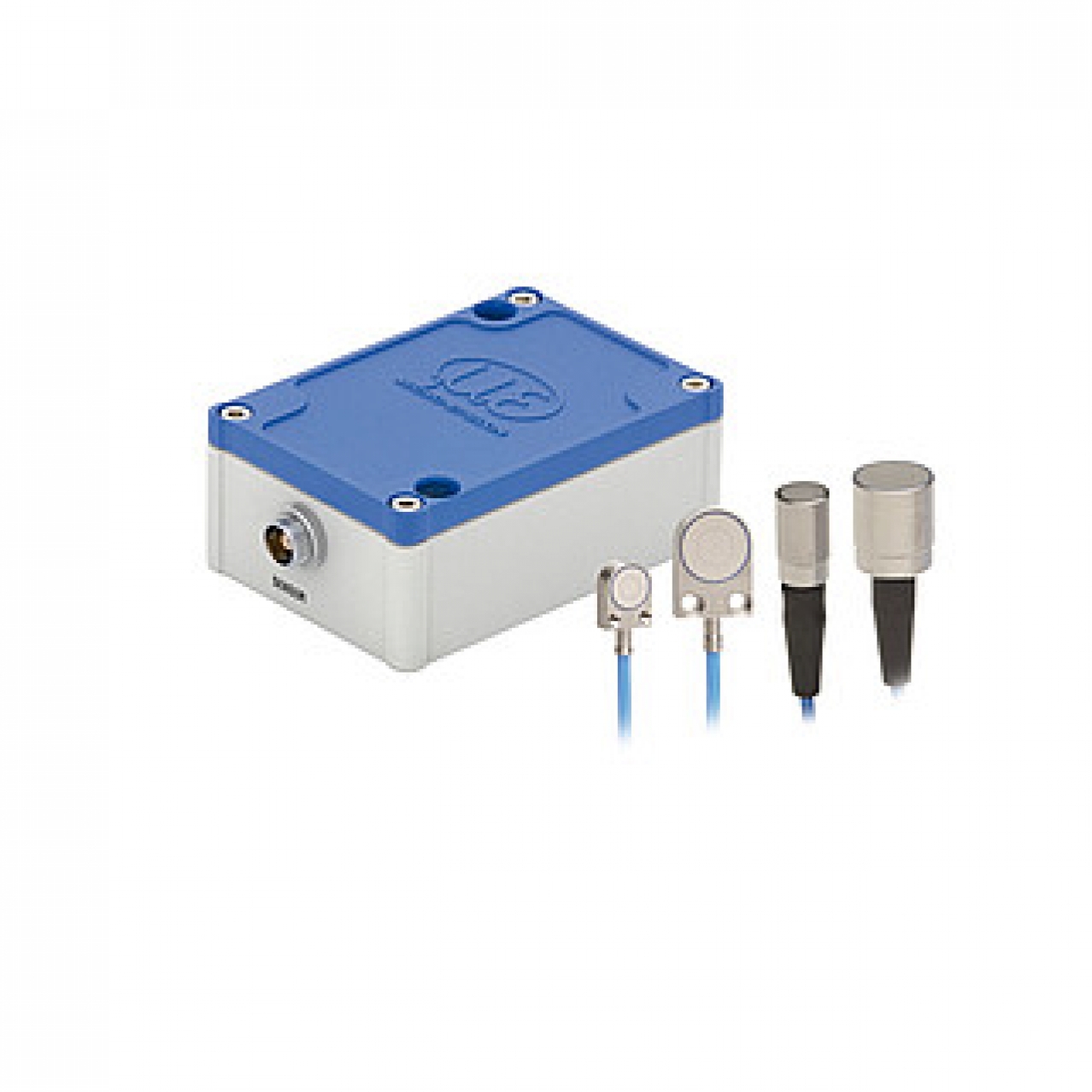

Controller capacitivo monocanale compatto, banda fino a 20 kHz e versioni IP68

La famiglia comprende cinque modelli. Il DT6110 è la versione standard con uscita in tensione e banda di 1 kHz; il DT6112 porta la banda passante a 20 kHz per le misure dinamiche; il DT6120 aggiunge l'interfaccia RS485 con frequenza di misura selezionabile fino a 2 kSa/s. Le versioni DT6110/IP e DT6120/IP hanno custodia IP68, lavorano da -20 a +60 °C e offrono anche l'uscita 4-20 mA. Per cavi lunghi fino a 15 m su catene portacavi e robot c'è la variante capaNCDT 61x4, con controller DT6114 o DT6124 e sensore attivo piatto CSHA2FL con preamplificatore integrato e campo di 2 mm: la lunghezza del cavo, 5 o 15 m, è calibrata in fabbrica.

La risoluzione statica arriva allo 0,0007 % del fondo scala, con una risoluzione massima dichiarata di 0,35 nm, e la linearità del controller è inferiore a ±0,05 % FSO sui modelli DT6110 e DT6120. I controller sono compatibili con tutti i sensori capacitivi della gamma: il sensore si sostituisce senza ricalibrare, con un errore di pendenza inferiore a ±0,1 % FSO.

Il campo di misura dipende dal sensore scelto, da 0,05 a 10 mm. Le applicazioni tipiche sono il controllo di posizione nelle macchine, la misura di eccentricità e oscillazioni e il monitoraggio di giochi in produzione di serie. Gli ingegneri Luchsinger aiutano a scegliere modello, sensore e cavo. Per più canali sincronizzati c'è il sistema modulare fino a 4 canali. Il quadro delle soluzioni è nella panoramica sulla misura capacitiva di precisione.
