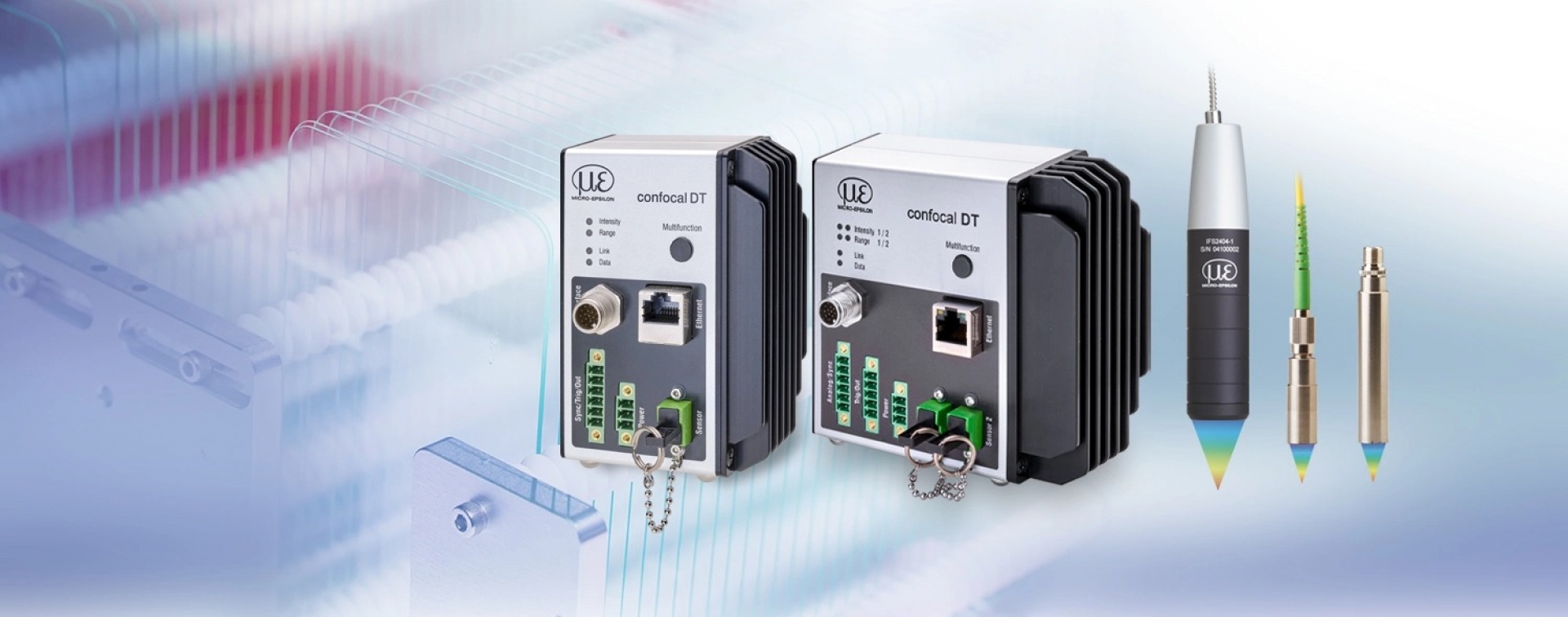

Controller confocale cromatico ad alta velocità per misure di distanza e spessore inline

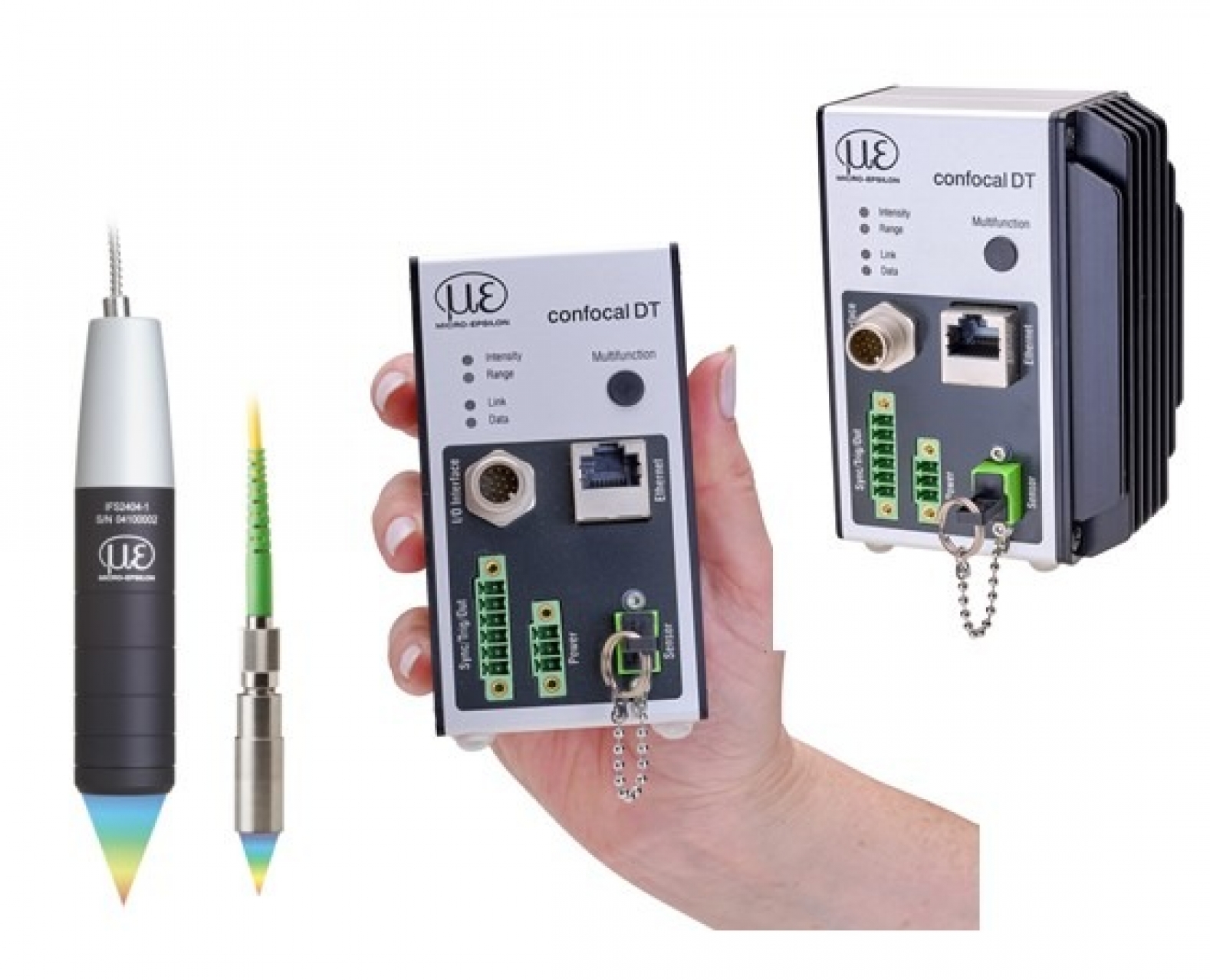

Come ogni controller confocale, si tratta di un'unità di elaborazione separata che si abbina a un sensore ottico esterno, scelto in funzione dell'applicazione. La differenza rispetto a una soluzione entry-level sta nelle prestazioni: la frequenza di acquisizione regolabile fino a 25 kHz e l'elevata intensità luminosa consentono misure stabili e ripetibili anche su superfici scure, riflettenti o in rapido movimento, dove un controller più lento non riuscirebbe a seguire il processo.

La seconda caratteristica distintiva è la funzione multi-peak, che permette la misura simultanea dello spessore di strutture composte da fino a cinque strati trasparenti. È la capacità chiave per il controllo di vetro tecnico, film plastici multistrato, rivestimenti funzionali e laminati di precisione, dove ogni interfaccia deve essere rilevata e quotata in un'unica acquisizione.

La flessibilità è completata dalla disponibilità in versione a uno o a due canali di misura e dalla compatibilità con l'intera gamma di sensori confocali: campi di misura da 0,1 a 30 mm, distanza di lavoro, idoneità al vuoto, angoli di incidenza e percorsi ottici dedicati possono essere selezionati in base all'esigenza specifica. Le applicazioni tipiche spaziano dal controllo qualità inline alla produzione di serie, fino alla costruzione di macchine per l'industria dei semiconduttori, con la risoluzione fino a 1 nm come riferimento di precisione.

L'integrazione è semplificata da un'ampia dotazione di interfacce - Ethernet ed RS422, con EtherCAT disponibile sulla versione a due canali - oltre a uscita analogica in corrente e tensione e ingressi encoder. L'alloggiamento compatto in alluminio IP40 ne facilita il montaggio anche in ambienti industriali complessi. Il team tecnico Luchsinger affianca il cliente nell'abbinamento corretto tra controller e sensore ottico e nella scelta della configurazione più adatta alla velocità del processo.
