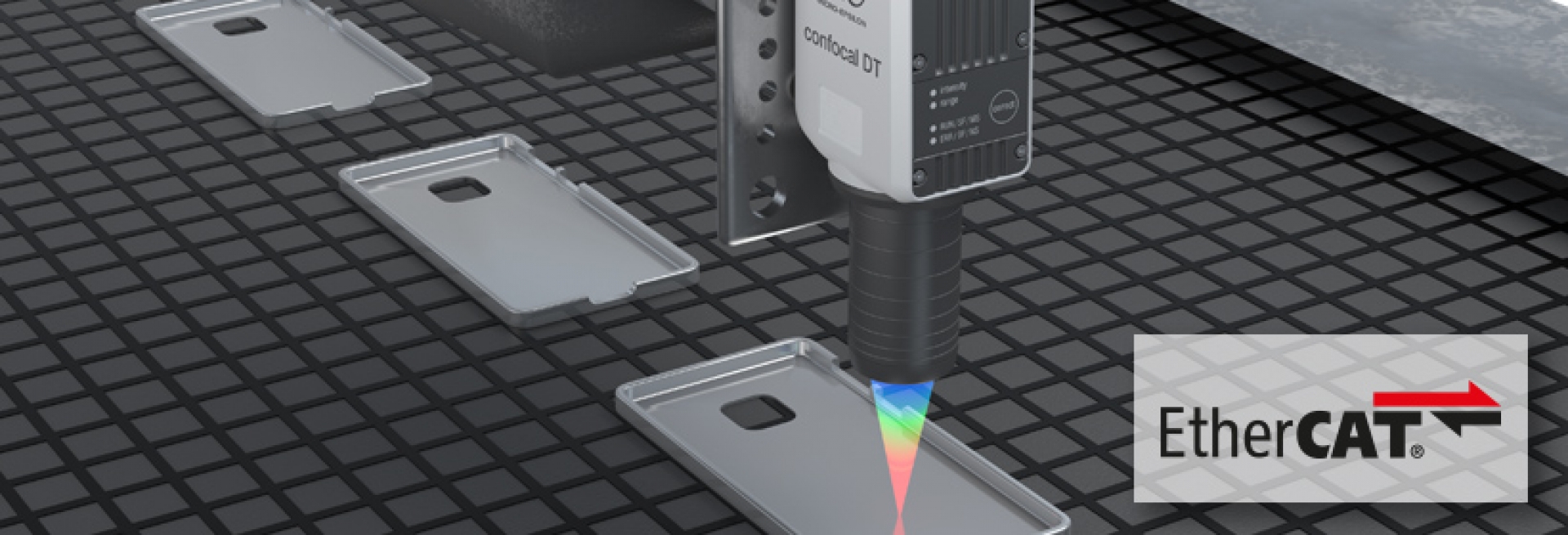

Sensori confocali cromatici compatti per misura inline di distanza e spessore

L'integrazione di sensore ed elettronica di controllo in un unico alloggiamento in alluminio IP65 elimina la necessità di fibre ottiche, riduce il cablaggio e semplifica l'installazione anche negli spazi più ristretti delle macchine industriali. Sono disponibili quattro campi di misura - 1, 3, 6 e 10 mm - per coprire applicazioni che vanno dal posizionamento di alta precisione fino al controllo dimensionale di componenti di maggiori dimensioni.

La frequenza di campionamento regolabile fino a 25 kHz, combinata con una risoluzione che parte da 4 nm e una linearità da 0,2 µm, rende questi sensori adatti anche ai processi più dinamici. La regolazione attiva del tempo di esposizione del rivelatore CCD garantisce misure stabili e ripetibili anche su superfici scure, lucide o con riflettività variabile, senza richiedere tarature continue al variare del materiale. Per applicazioni che richiedono accuratezza sub-nanometrica su strati estremamente sottili, una valida alternativa è rappresentata dagli interferometri a luce bianca.

Il modello a velocità estesa consente la misura simultanea dello spessore di strutture fino a cinque strati trasparenti, una caratteristica fondamentale per vetro tecnico, film plastici multistrato, rivestimenti funzionali, lenti ottiche e laminati di precisione. Le applicazioni tipiche includono il controllo qualità inline, l'automazione di serie, le installazioni OEM e la verifica dimensionale in tempo reale di componenti elettronici, ottici e biomedicali. Quando il materiale da misurare è metallico, opaco e a riflessione diffusa, può essere preferibile valutare i sensori laser a triangolazione, più economici e meglio adattati a queste superfici.

L'ampia gamma di interfacce - EtherCAT, PROFINET, EtherNet/IP, Ethernet, RS422, uscite analogiche e ingresso encoder - permette il collegamento diretto a PLC e sistemi di automazione esistenti, riducendo i tempi di messa in servizio. Il team tecnico Luchsinger affianca il cliente nella scelta del campo di misura più adatto, nel confronto con le altre tecnologie della famiglia sistemi confocali e nell'integrazione del sensore con i sistemi di controllo esistenti.
