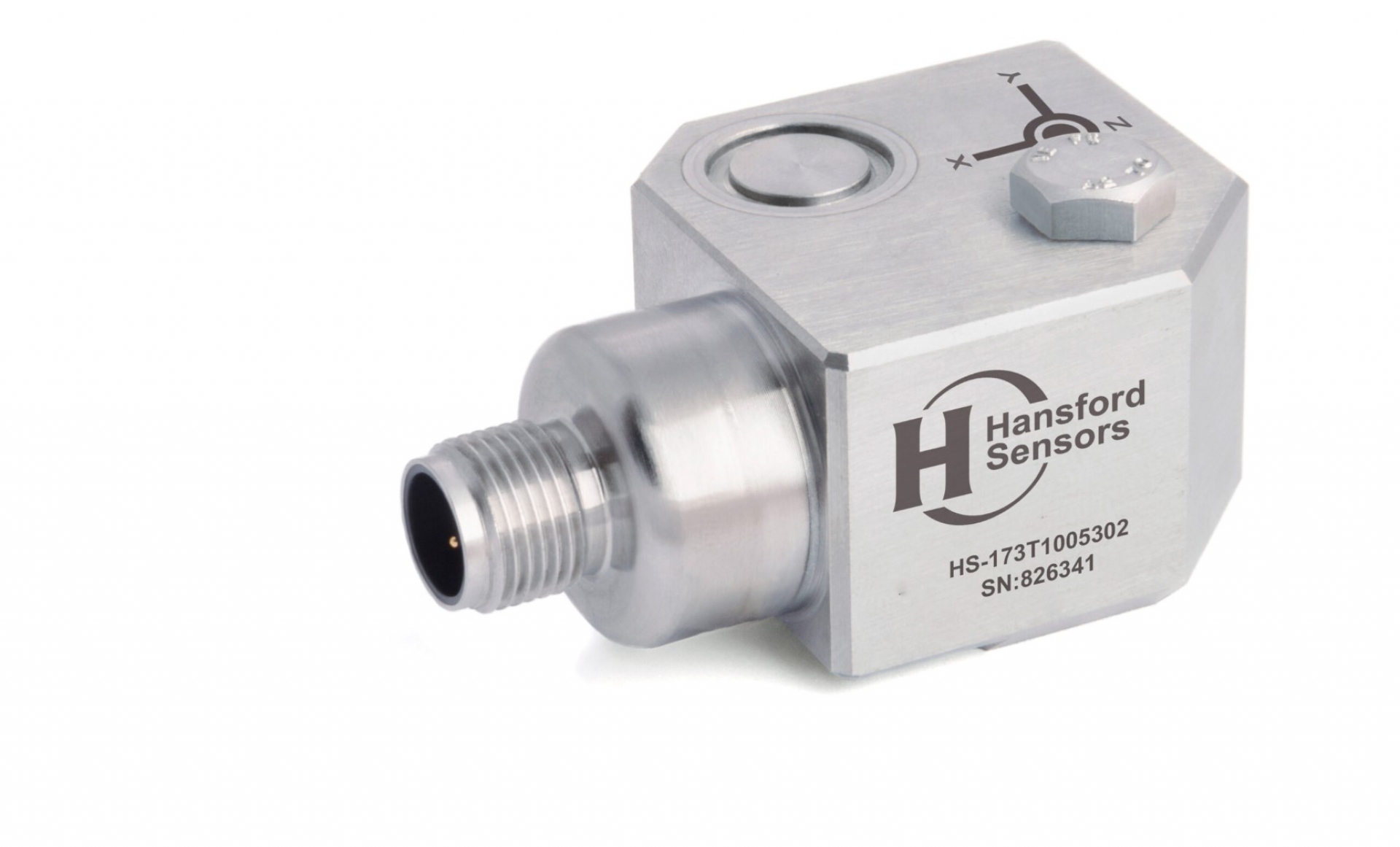

L'HS-173T è un accelerometro AC triassiale con uscita di temperatura integrata: da un unico punto di fissaggio misura la vibrazione lungo tre assi ortogonali e la temperatura del supporto, con tutti i segnali su un connettore M12 a 5 pin laterale. È pensato per il monitoraggio permanente con sistemi online.
Un solo sensore sostituisce tre accelerometri monoassiali e una sonda di temperatura: meno fori, meno cavi e un solo punto di misura di riferimento per le tre direzioni. Leggere insieme vibrazione e temperatura aiuta a riconoscere problemi di lubrificazione e usura dei cuscinetti, perché le due grandezze tendono a crescere insieme.
La sensibilità standard è di 100 mV/g per asse con campo di ±80 g; sono disponibili versioni da 10 a 500 mV/g, con campi da ±800 g a ±16 g. La risposta resta entro ±5% da 2 Hz a 10 kHz e fino a 15 kHz entro ±3 dB. Il canale di temperatura fornisce 10 mV/°C.
Gli elementi piezoelettrici lavorano a taglio con base isolata. La custodia standard è in acciaio inox, sigillata IP67, con campo di esercizio da -55 a +150 °C; su richiesta è disponibile la versione in alluminio, più leggera. Tra le opzioni d'ordine c'è anche l'uscita di temperatura con sensore PT100 al posto del segnale in tensione. Il fissaggio avviene tramite perno filettato 1/4-28 UNF, M6 o M8.
Quando la temperatura non serve è disponibile la versione triassiale con sole uscite di vibrazione. I nostri tecnici supportano l'orientamento degli assi e il cablaggio verso il sistema di acquisizione.
Piezoelettrico IEPE
3
10, 30, 50, 100, 250, 500 mV/g per asse
da ±800 g (10 mV/g) a ±16 g (500 mV/g); ±80 g a 100 mV/g
2 Hz - 10 kHz
1,5 Hz - 12 kHz
0,8 Hz - 15 kHz
da 20 kHz (10 mV/g) a 15 kHz (500 mV/g); 17 kHz a 100 mV/g
10 mV/°C
< 5%
PZT, a taglio
0,5-8 mA
10-12 V DC
max 0,1 mg
max 200 Ω
1 s
Base isolata, > 108 Ω a 500 V
da -55 a +150 °C
IP67
5000 g
Acciaio inox (alluminio in opzione)
235 g (acciaio inox); 115 g (alluminio)
8 N·m
Bullone fornito 1/4-28 UNF, M6, M8 (30 mm)
Connettore M12 a 5 pin laterale
EN 61326-1:2013
±10%
Uscita temperatura PT100 (RT), versione filtrata (F), custodia in alluminio (AL)
