VELOGET 3D

Brand:

Sismometro a geofono di Classe 1 per misure HVSR e monitoraggio sismico

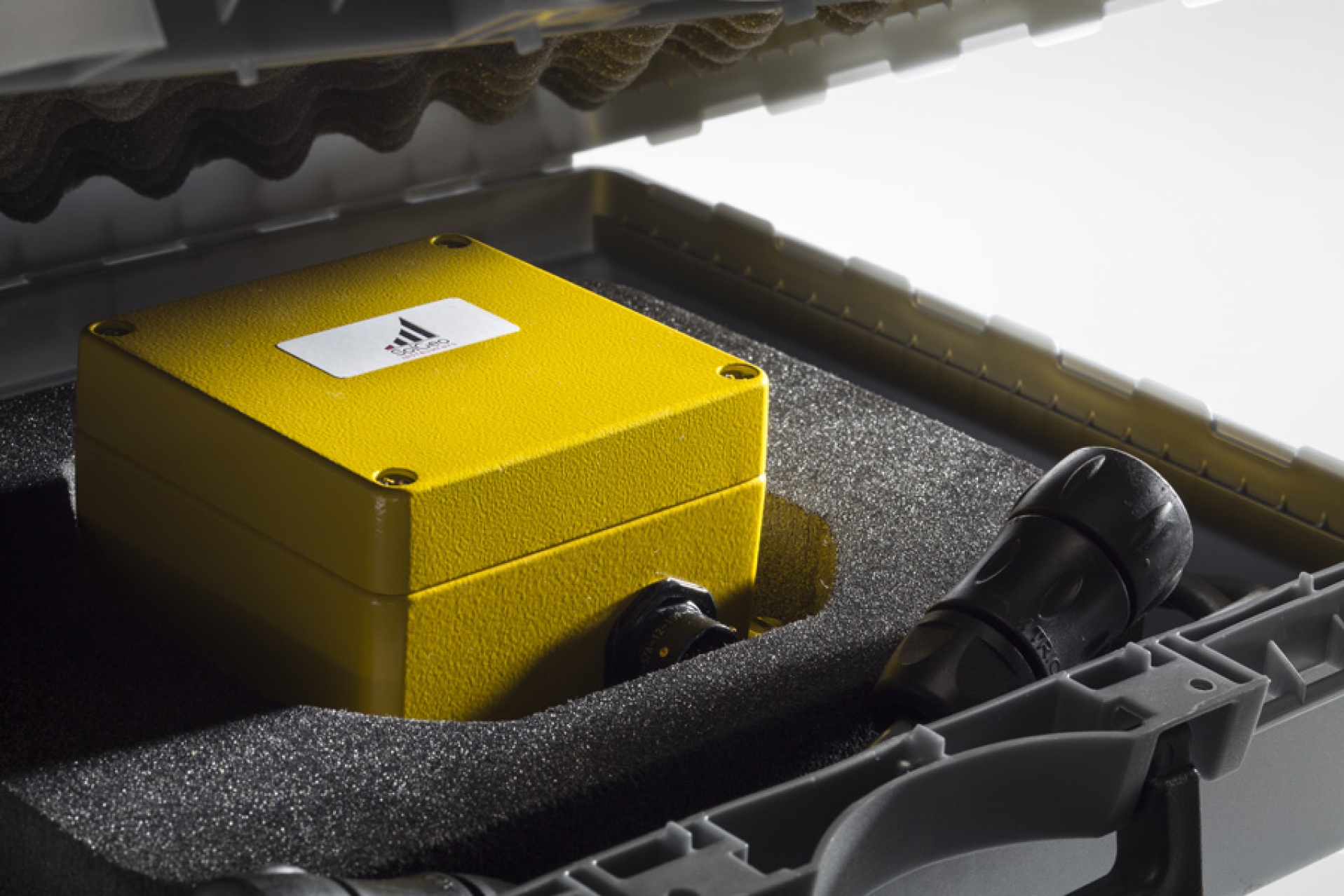

Il VELOGET 3D è un sismometro triassiale di Classe 1 a geofoni, pensato per le misure HVSR, le reti sismiche e il monitoraggio delle vibrazioni su edifici in conformità alle norme DIN 4150-3, DIN 45669-1, UNI 9916 e UNI 9614. È un sensore da collegare a un acquisitore esterno, in un contenitore in alluminio da 90 mm di lato.

Il sensore è una terna di geofoni GS-11D o equivalenti, equalizzata elettronicamente per estendere la risposta verso le basse frequenze. Sensibilità e banda sono selezionabili: 40 o 400 V/(m/s), con risposta da 1 a 80 Hz oppure da 1 a 315 Hz, e campo di misura di ±125 mm/s o ±12,5 mm/s a 16 Hz. La gamma dinamica supera i 130 dB e il rumore di fondo è di 3,5 nm/s RMS tra 16 e 200 Hz, valori che permettono di leggere anche il rumore sismico ambientale su cui si basano le misure HVSR.

L'uscita è differenziale ±5 V a bassa impedenza, con alimentazione da 10 a 16 V DC e assorbimento di 20 mA a 12 V. L'autotest attivo, con impulso da 10 mm/s, consente di verificare il sensore a installazione avvenuta.

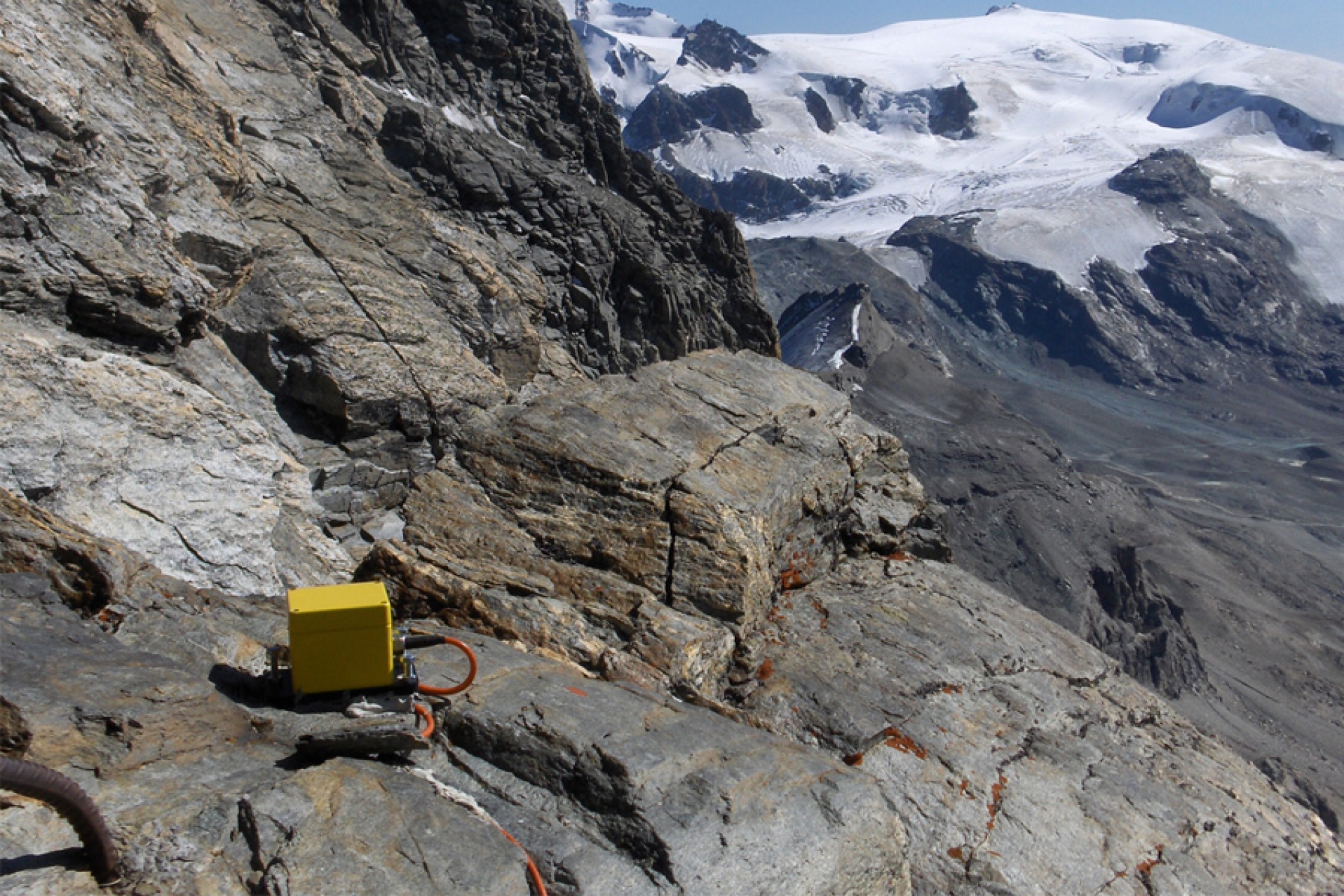

Il VELOGET 3D è disponibile anche in versione biassiale o monoassiale, per montaggio verticale o orizzontale. La versione con uscita cavo ha protezione IP68 ed è adatta anche a installazioni in presenza d'acqua; quella a connettore ha protezione IP65. Piedini regolabili, bolla di livello e fissaggio con un unico tassello semplificano la posa.

Per la registrazione si collega a un acquisitore portatile a 6 canali; se si preferisce uno strumento con sensore e registrazione nello stesso corpo, l'alternativa è il sismografo triassiale integrato.

Principio

Geofono equalizzato elettronicamente (GS-11D o equivalente)

Numero di assi

3, ortogonali (versioni 2D e 1D opzionali)

Intervallo di misura

±125 mm/s o ±12,5 mm/s a 16 Hz

Sensibilità

Selezionabile, 40 o 400 V/(m/s)

Risposta in frequenza

Selezionabile, 1 - 80 Hz o 1 - 315 Hz

Gamma dinamica

> 130 dB

Rumore di fondo

3,5 nm/s RMS (16-200 Hz), 55 nm/s RMS (1-315 Hz)

Linearità

±0,4 dB (Classe 1)

Tensione d'uscita

Differenziale ±5 V, impedenza < 50 Ω

Alimentazione

10-16 V DC, 20 mA a 12 V

Autotest

Attivo, impulso 10 mm/s

Temperatura di esercizio

-20 ... +60 °C

Grado di protezione

IP65 con connettore, IP68 con uscita cavo

Dimensioni

90 × 90 × 95 mm, connettore escluso, alluminio anodizzato

Peso

1,6 kg
