HELIO-STROB master

Brand:

Stroboscopio da banco con lampada separata, fino a 9600 lx e 315 Hz

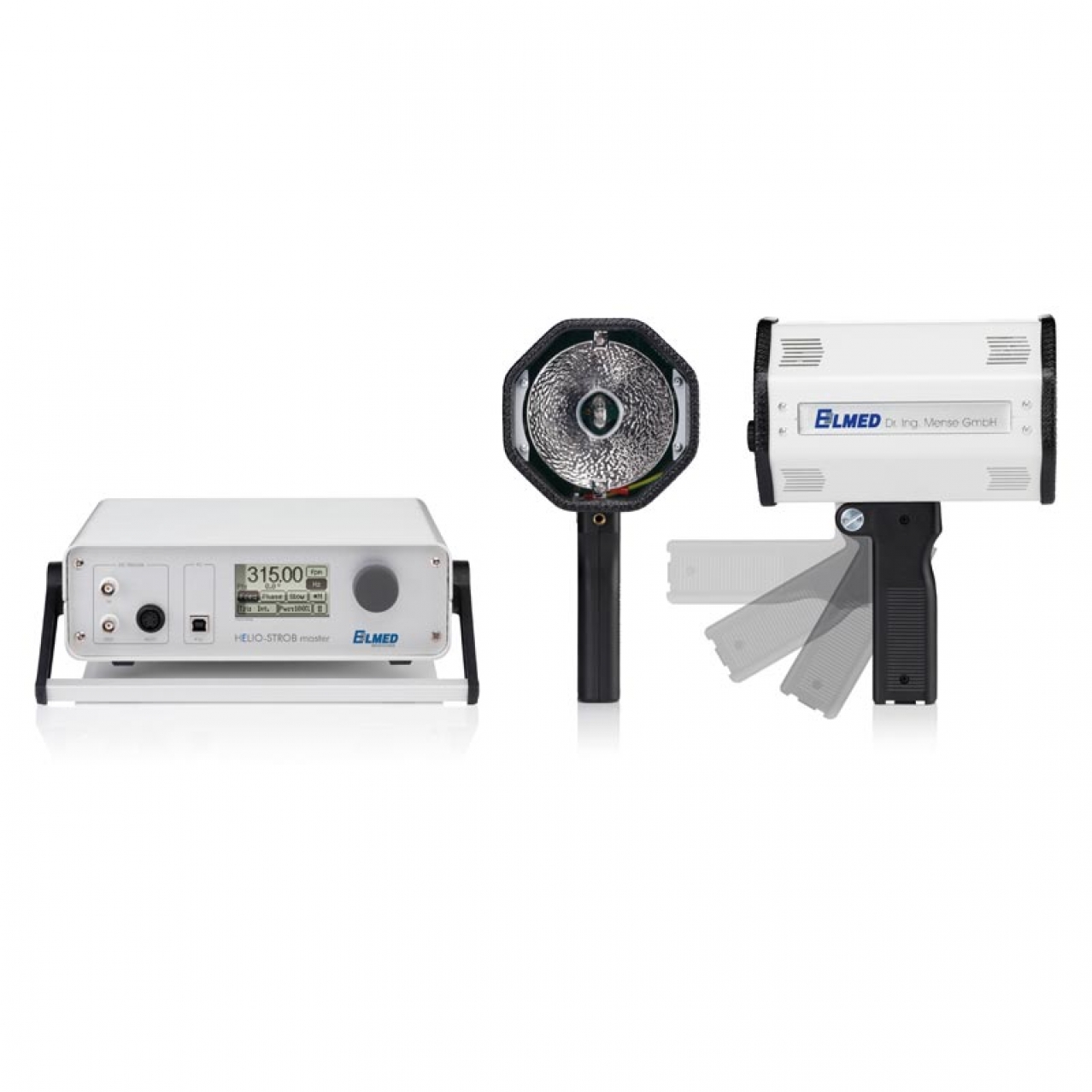

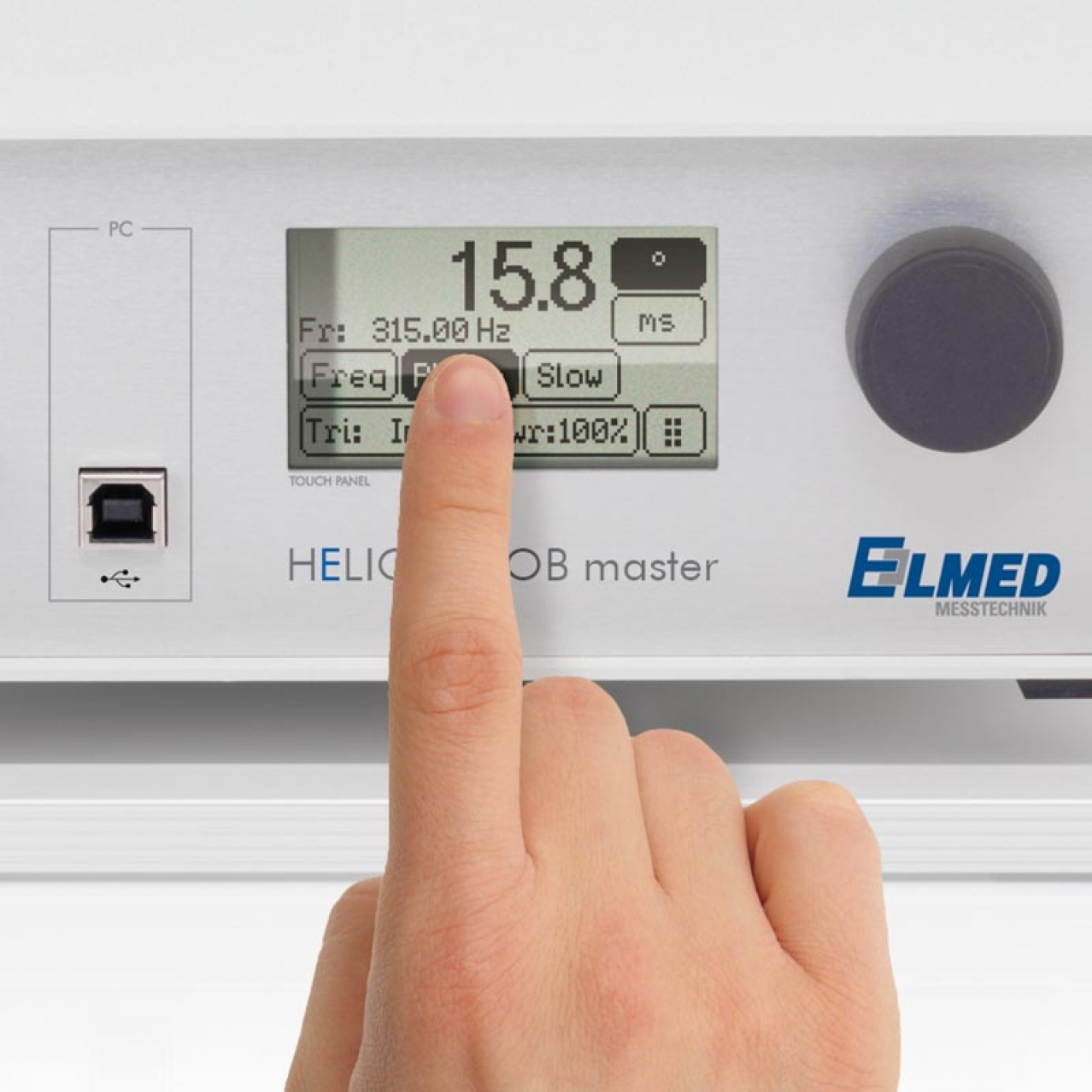

Per osservare in laboratorio o a bordo macchina processi rapidi con la massima luminosità serve uno stroboscopio con un'unità di controllo dedicata. L'HELIO-STROB master è uno stroboscopio da banco con lampada manuale separata, che raggiunge 9600 lx a 50 cm con frequenza dei lampi da 1 a 315 Hz e tutte le funzioni di analisi comandate da touch panel.

Il lampo, con energia fino a 3,0 Ws, si sincronizza in tre modi: dal trigger interno, da un trigger esterno o dalla frequenza di rete. L'ingresso esterno accetta impulsi positivi da 50 mV a 30 V da sensori di prossimità o ottici, fino a 8000 Hz grazie al divisore integrato, e il rapporto di conversione regolabile da 1:10 a 10:1 si adatta anche a rapporti di trasmissione variabili. Un'uscita TTL sincronizza altri dispositivi.

Le funzioni di slow-motion, con battimento da -5 a +5 Hz, e di spostamento di fase, da 0 a 540° o da 0 a 999,99 ms, permettono di seguire rotazioni e vibrazioni fino al dettaglio più piccolo, mentre il dimmer regola l'intensità luminosa per un'osservazione prolungata senza affaticamento. Il display LCD mostra la frequenza con risoluzione fino a 0,01 Hz. Tramite l'interfaccia USB tutti i parametri si comandano ed esportano dal PC.

L'unità di controllo è in custodia metallica con maniglia e si alimenta da rete a 115 o 230 V AC; la lampada si usa a mano o su treppiede. Per un apparecchio in un unico corpo, alimentabile anche in corrente continua, c'è lo stroboscopio a tubo flash con touch panel. I nostri ingegneri aiutano a scegliere il modello più adatto; il quadro completo è tra gli strumenti per osservare i moti periodici. Per frequenze fino a 400 Hz con comando a manopola c'è lo stroboscopio da banco con sincronizzazione di rete e dimmer.

Campo di frequenza

1 - 315 Hz / 60 - 18 900 min⁻¹

Sorgente luminosa

Tubo flash a innesto, in lampada manuale separata

Energia del lampo

Max 3,0 Ws

Illuminamento

Max 9600 lx a 50 cm

Comando interno

Manopola e touch panel, regolazione dell'intensità (dimmer)

Trigger esterno

Impulsi positivi 50 mV - 30 V, fino a 8000 Hz con divisore integrato, rapporto 1:10 - 10:1

Sincronizzazione

Interna, esterna o con la frequenza di rete

Display

LCD 64 × 36 mm, in Hz o min⁻¹

Risoluzione

Fino a 0,01 Hz / 0,1 min⁻¹

Spostamento di fase

0 - 540° / 0 - 999,99 ms

Slow-motion

Frequenza di battimento da -5,00 a +5,00 Hz

Interfacce

Uscita TTL, USB tipo B

Alimentazione

115 / 230 V AC, 50-60 Hz, circa 150 VA

Unità di controllo

Custodia metallica 280 × 240 × 80 mm, circa 2,8 kg

Lampada manuale

182,5 × 117 × 117 mm, circa 1,5 kg
