Trasmettitore differenziale con sensore Silicon on Sapphire, campo fino a 3 MPa

Quattro codici di campo coprono l’intera gamma: ±35 kPa con span minimo di 1,4 kPa, ±100 kPa a partire da 4 kPa, ±500 kPa da 26,5 kPa e ±3 MPa da 145 kPa. Il rapporto di regolazione 25:1 consente di tarare lo stesso strumento su una frazione del fondo scala, con accuratezza di ±0,05% dello span calibrato nel rapporto da 1:1 a 5:1 e stabilità di ±0,1% dello span massimo su dodici mesi.

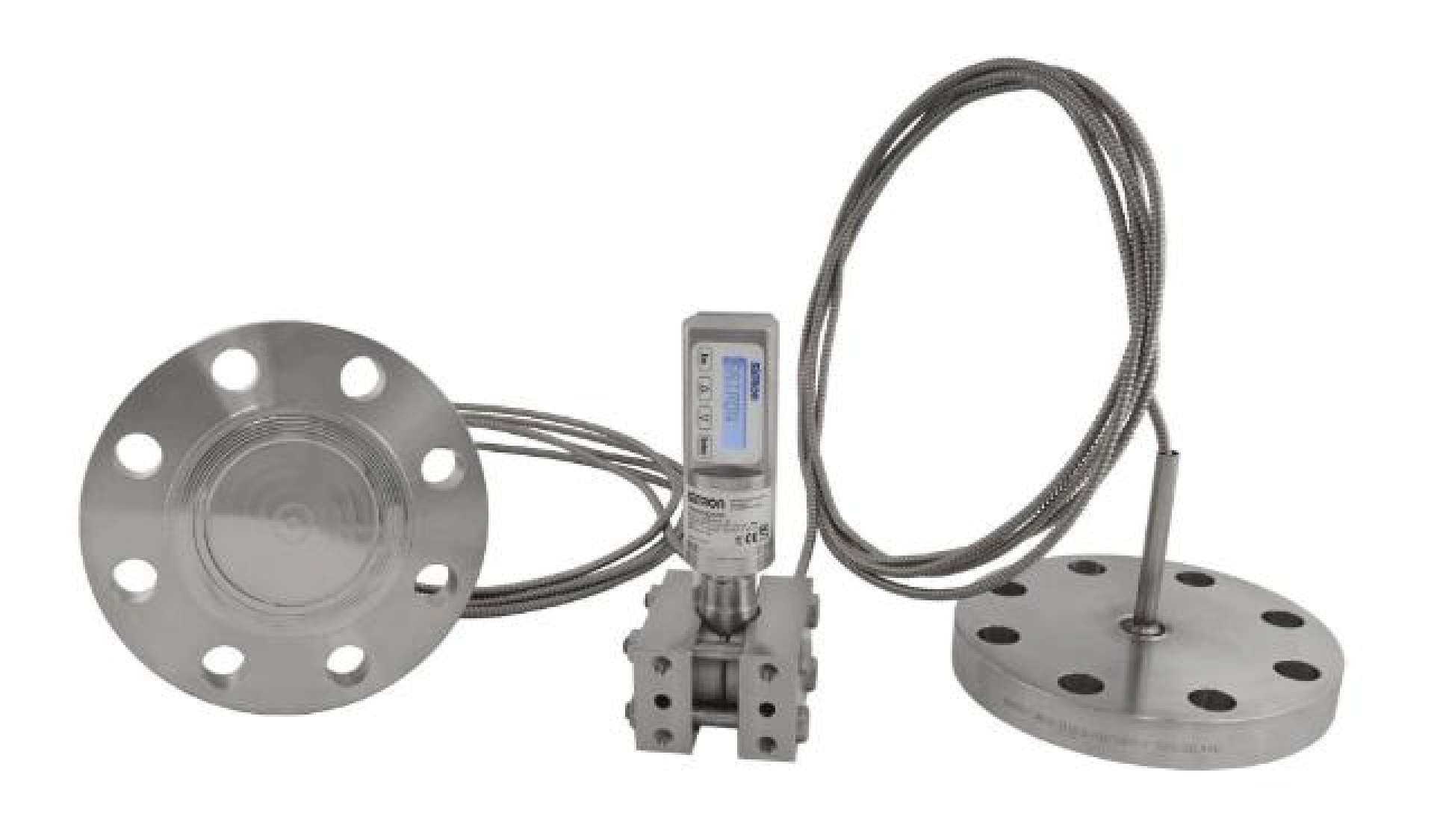

L’elemento sensibile è di tipo Silicon on Sapphire, la stessa tecnologia adottata sulla serie differenziale a membrana separatrice già a catalogo, da cui questo modello si distingue per la gamma di campi e per la dotazione di attacchi. Sul fronte processo le membrane sono disponibili in sette materiali, da AISI 316L e AISI 304 fino a Duplex, Hastelloy C276, nichel, titanio Gr2 e tantalio, e il fluido di riempimento può essere olio siliconico DC200 da 10 cSt, Neobee M-20 oppure fluido inerte: la scelta segue la compatibilità chimica del processo e non un compromesso di catalogo.

Gli attacchi coprono flange ISO DN50, DN80 e DN100 PN40, ANSI e JIS, tri-clamp DN38, DN51 e DN63,5, Sandvik DN70, SMS 38 e 51 e raccordi filettati M45×2. La temperatura di processo arriva a +120 °C sui codici da 4 a 6, mentre l’elettronica lavora tra -30 e +80 °C con custodia IP66. Lo strumento è conforme alle direttive EMC 2014/30/UE e PED 2014/68/UE; a catalogo non è prevista una versione in esecuzione antideflagrante, elemento da verificare a monte quando l’impianto ricade in area classificata.
