TelMA Torque è un sensore di coppia miniaturizzato grande quanto un francobollo, che si fissa sull'albero per microsaldatura e trasmette il segnale senza contatto. Porta la misura di coppia dentro riduttori, motori, pompe e generatori di serie, dove serve un dato continuo per la manutenzione predittiva e il controllo della macchina, anche su impianti già in funzione.
Il limite delle soluzioni tradizionali per il monitoraggio di serie è sempre stato doppio: costo dello strumento e competenze richieste per installarlo. Qui l'elemento sensibile, un estensimetro con interfaccia telemetrica near-field integrata, si salda sull'albero in circa due minuti e mezzo, senza colla, senza saldatore e senza alterare la resistenza dell'albero. Non ci sono tempi di polimerizzazione: la misura è stabile subito dopo il montaggio.
Il sistema restituisce tre grandezze, coppia, velocità e temperatura, e consente quindi di ricostruire i collettivi di carico per stimare la vita residua di un riduttore, individuare vibrazioni torsionali anomale o integrare la coppia nel circuito di controllo. Sugli alberi soggetti a flessione si montano due elementi, che compensano l'influenza del momento flettente.

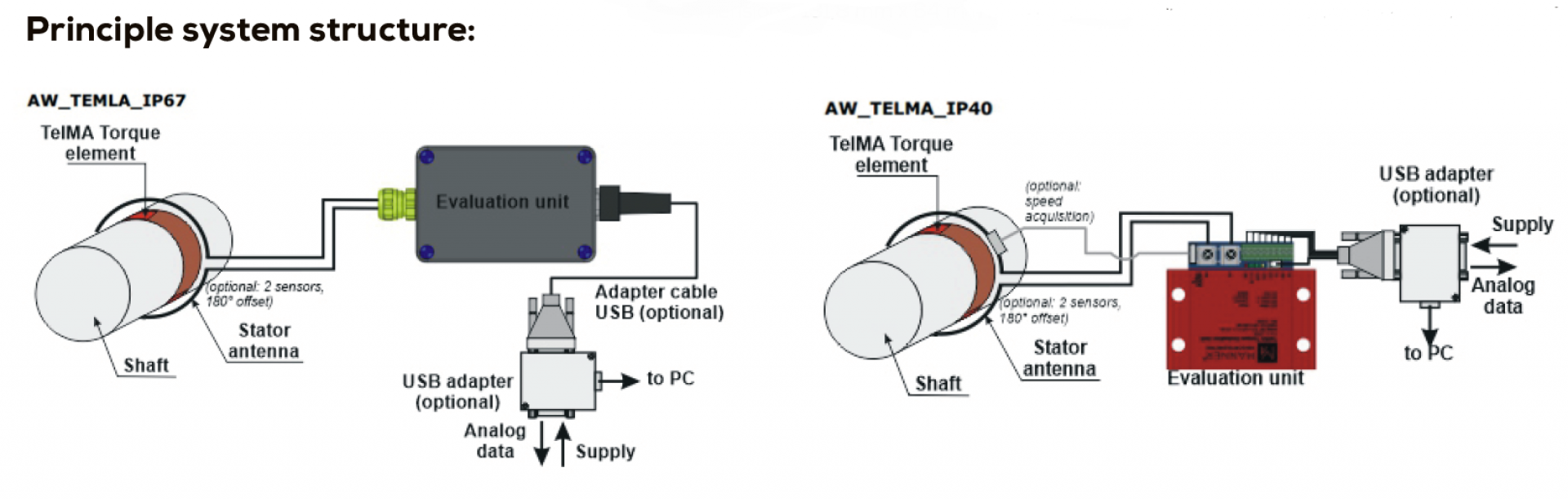

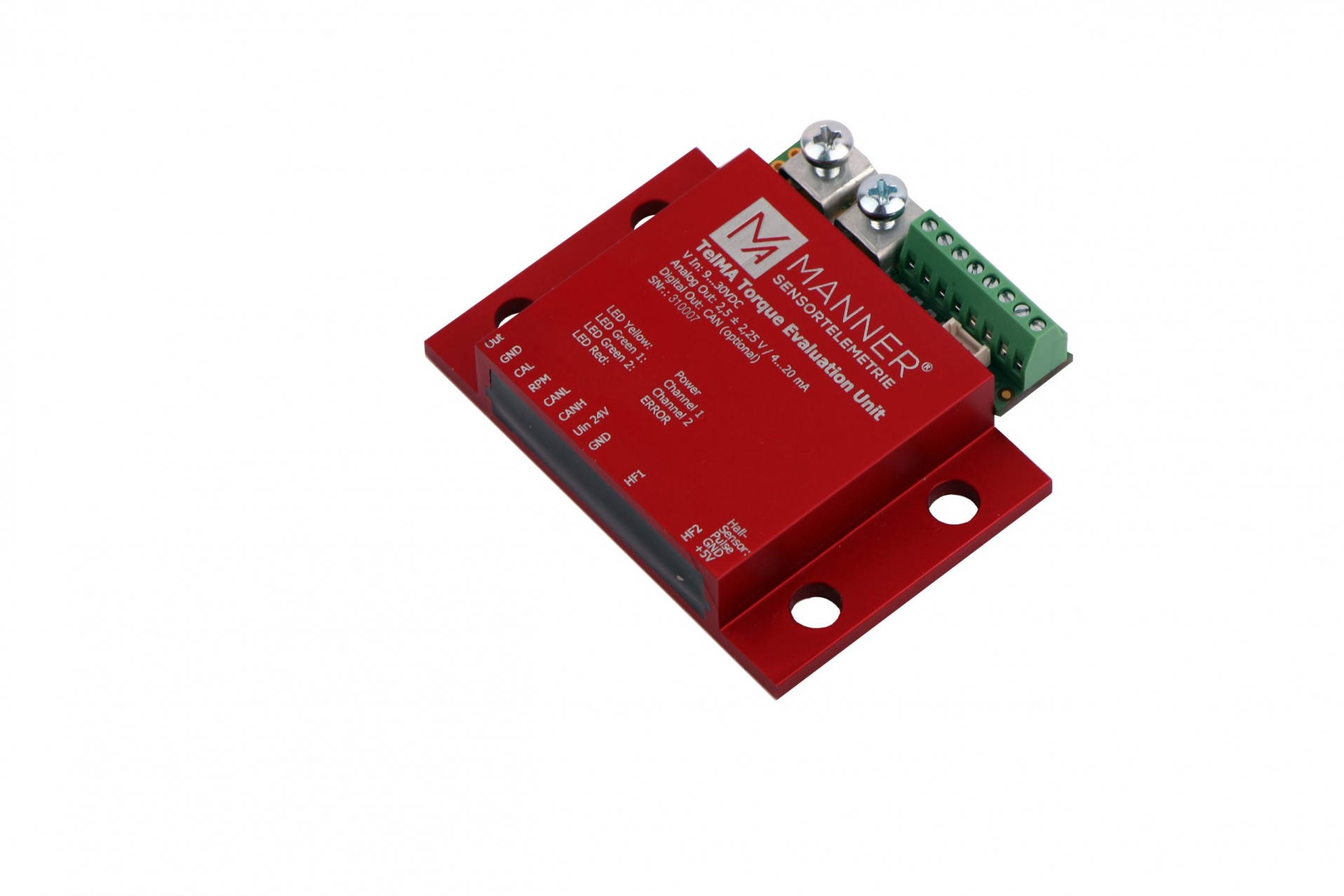

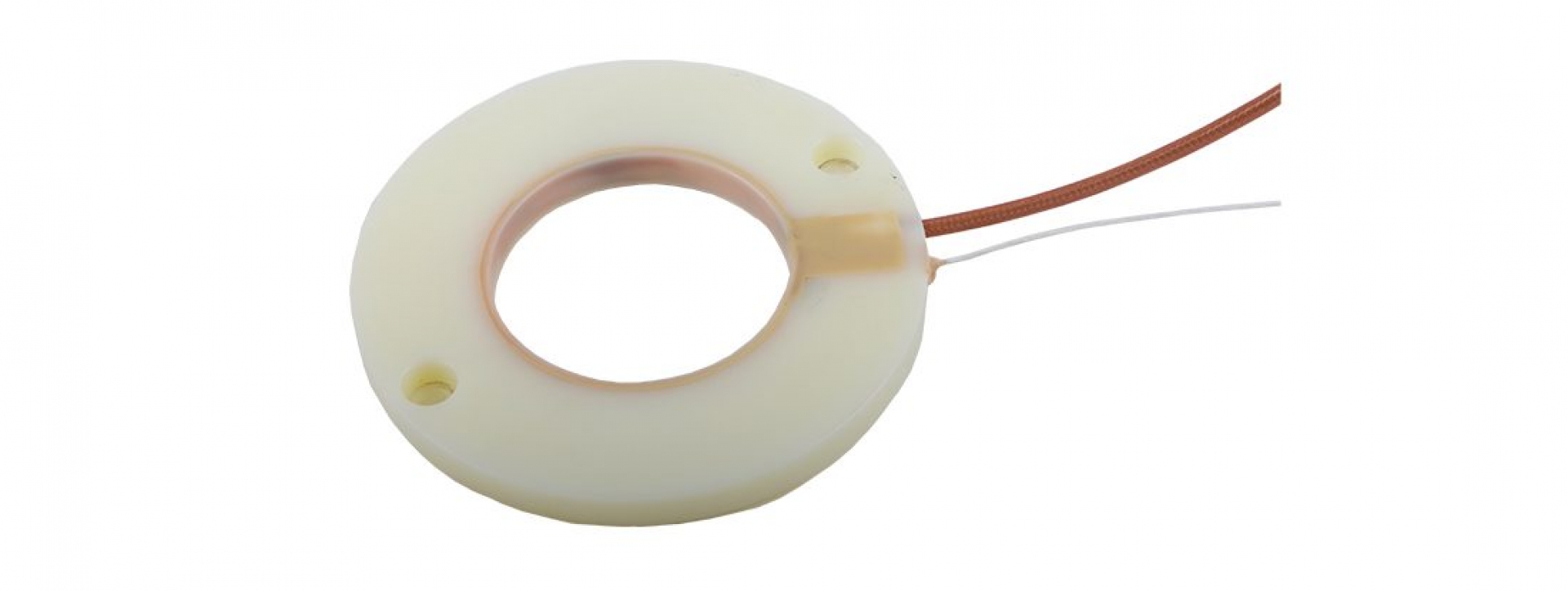

Il segnale viene raccolto da un'antenna ad anello fissa, realizzata su misura per il diametro dell'albero anche con stampa 3D, e passa a un'unità di valutazione in versione industriale IP67 oppure OEM IP40 per l'integrazione in apparecchiature di terzi. Le uscite in tensione, corrente, CAN ed Ethernet si collegano direttamente al PLC o al sistema di monitoraggio, mentre il campo di misura si imposta via software dopo l'installazione.
Con i nostri ingegneri si valutano posizione degli elementi, geometria dell'antenna e interfaccia più adatta all'impianto. Per il monitoraggio di intere linee di trasmissione su macchine di grandi dimensioni è disponibile la versione TelMAX per drive train.
Speciale
campo di misura impostato via software
coppia; velocità (opzionale); temperatura (solo con uscita digitale CAN o USB)
estensimetrico, con trasmissione telemetrica near-field senza contatto
35,53 × 18,1 × 6,25 mm
fino a 120 °C
microsaldatura, senza colla né saldatore, circa 2,5 min
con due elementi
2,5 V ±2,25 V; 4-20 mA; CAN; Ethernet
9-30 V
IP67, 131,8 × 64 × 34 mm
IP40, 60 × 51 × 15,5 mm
spessore 3,2 mm; diametro esterno pari al diametro interno + 12 mm; su misura
