Estensimetri per alte temperature
Serie ZC, ZW e saldabili LZN e LZE per misure fino a 1150 °C
Gli estensimetri per alte temperature misurano la deformazione su componenti che lavorano a temperature a cui gli estensimetri con supporto polimerico non resistono. Le griglie sono a filamento libero, senza supporto organico, e si fissano con cementi ceramici o per metallizzazione a spruzzo, fino a 1150 °C.
La serie ZC ha griglie in lamina di lega ferro-cromo-alluminio a filamento libero, per misure fino a 1150 °C; sono disponibili geometrie lineari e rosette a T, a 120 o 350 Ω. Questi estensimetri non sono autocompensati: per ridurre la deformazione apparente di origine termica serve un estensimetro di compensazione.
Le serie a filo ZWH, ZWN e ZWP hanno tutte resistenza di 120 Ω. La ZWH, in lega ferro-cromo-alluminio, lavora fino a 816 °C anche in misure statiche, con estensimetro di compensazione a semiponte o ponte intero; la ZWN in Nichrome V fino a 871 °C e la ZWP in platino-tungsteno fino a 1038 °C sono destinate alle misure dinamiche. La vita a fatica è di 106 cicli a ±750 µε a temperatura ambiente.
Le versioni saldabili LZN e LZE sono estensimetri a filo già fissati su un supporto metallico con allumina a spruzzo, con cavo in fibra di vetro fino a 649 °C o a isolamento minerale fino a 980 °C. Sono indicate per misure dinamiche, a impatto o vibratorie, non per misure statiche.

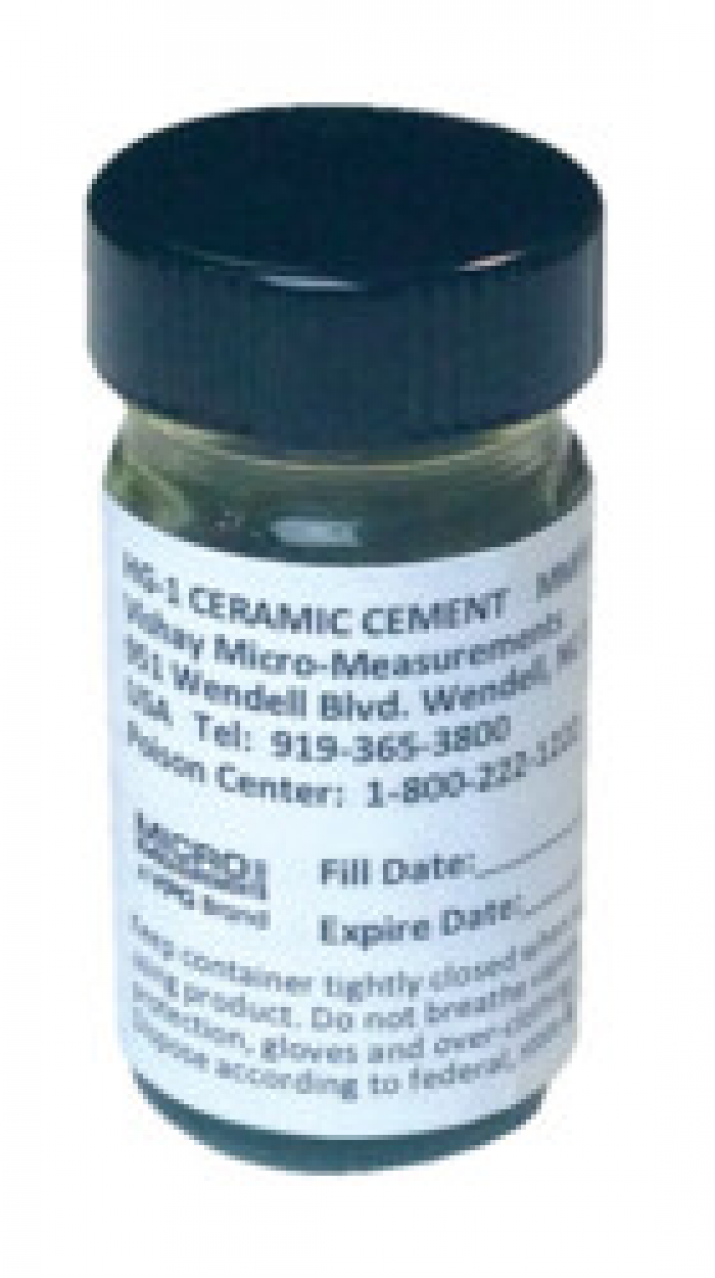

Per l'incollaggio servono cementi ceramici per alte temperature. I tecnici Luchsinger aiutano a scegliere serie e tecnica di installazione in base a temperatura, durata e tipo di misura.
estensimetri a filamento libero per alte temperature
lamina Fe-Cr-Al, fino a 1150 °C, lineari e a T, 120 o 350 Ω
filo Fe-Cr-Al, fino a 816 °C, statica con compensazione, 120 Ω
filo Nichrome V, fino a 871 °C, dinamica, 120 Ω
filo platino-tungsteno, fino a 1038 °C, dinamica, 120 Ω
supporto metallico, cavo in fibra di vetro fino a 649 °C o a isolamento minerale fino a 980 °C, solo dinamica
no per la serie ZC: serve un estensimetro di compensazione
10^6 cicli a ±750 µε a temperatura ambiente
cementi ceramici o metallizzazione a spruzzo; saldatura a punti per LZN e LZE
