Estensimetri saldabili
Estensimetri CEA, LWK e LEA su supporto metallico da fissare con saldatura a punti
Gli estensimetri saldabili arrivano già incollati su un supporto metallico sottile, che si fissa alla struttura con una saldatrice a punti. Servono dove un adesivo non si può usare o l'installazione va fatta in campo in poco tempo, per esempio su strutture civili, ferrovie, ponti e opere marittime.
La preparazione della superficie si riduce a pulizia con solvente e abrasione. Il supporto è spesso 0,13 mm; dopo la saldatura il fattore di taratura effettivo è di solito inferiore del 5-10% a quello della sola griglia, per effetto della rigidezza del supporto.
Le versioni disponibili sono tre. La serie CEA ha griglia in costantana incapsulata in poliimmide su supporto in Inconel (STC 06) o in acciaio inox (STC 09), 120 o 350 Ω, da -75 °C a +95 °C in uso normale, raggio di curvatura minimo 13 mm, in versione lineare (W250A) e a T (W250C). La serie LWK ha griglia in lega nichel-cromo in resina epossidica rinforzata con fibra di vetro, cavo a tre fili isolato in PTFE da 250 mm già collegato, 350 Ω, da -195 °C a +260 °C, in versione lineare (W250B) e a T (W250D). La serie LEA è completamente sigillata contro l'umidità, 350 Ω, da -40 °C a +83 °C, in versione assiale (W125E) e per taglio (W125F), con cavi per esterno o in tubo flessibile in acciaio inox per posa immersa.
Per la saldatura serve una saldatrice a punti portatile. Per temperature oltre +260 °C sono disponibili le versioni per alte temperature. I tecnici Luchsinger aiutano a scegliere serie e cavo in base all'ambiente e alla durata del monitoraggio.
estensimetro su supporto metallico per saldatura a punti
0,13 mm
±5000 µε
costantana in poliimmide, supporto Inconel o inox, 120 o 350 Ω, da -75 °C a +95 °C
lega nichel-cromo in resina epossidica e fibra di vetro, 350 Ω, da -195 °C a +260 °C
sigillata, supporto inox, 350 Ω, da -40 °C a +83 °C
CEA W250A lineare, W250C a T; LWK W250B lineare, W250D a T; LEA W125E assiale, W125F taglio
CEA 13 mm, LWK 50 mm, LEA 76 mm
LWK: tre fili in PTFE da 250 mm; LEA: cavi R per esterno, T e L con tubo in acciaio inox
di solito inferiore del 5-10% rispetto alla griglia non saldata
Model 700

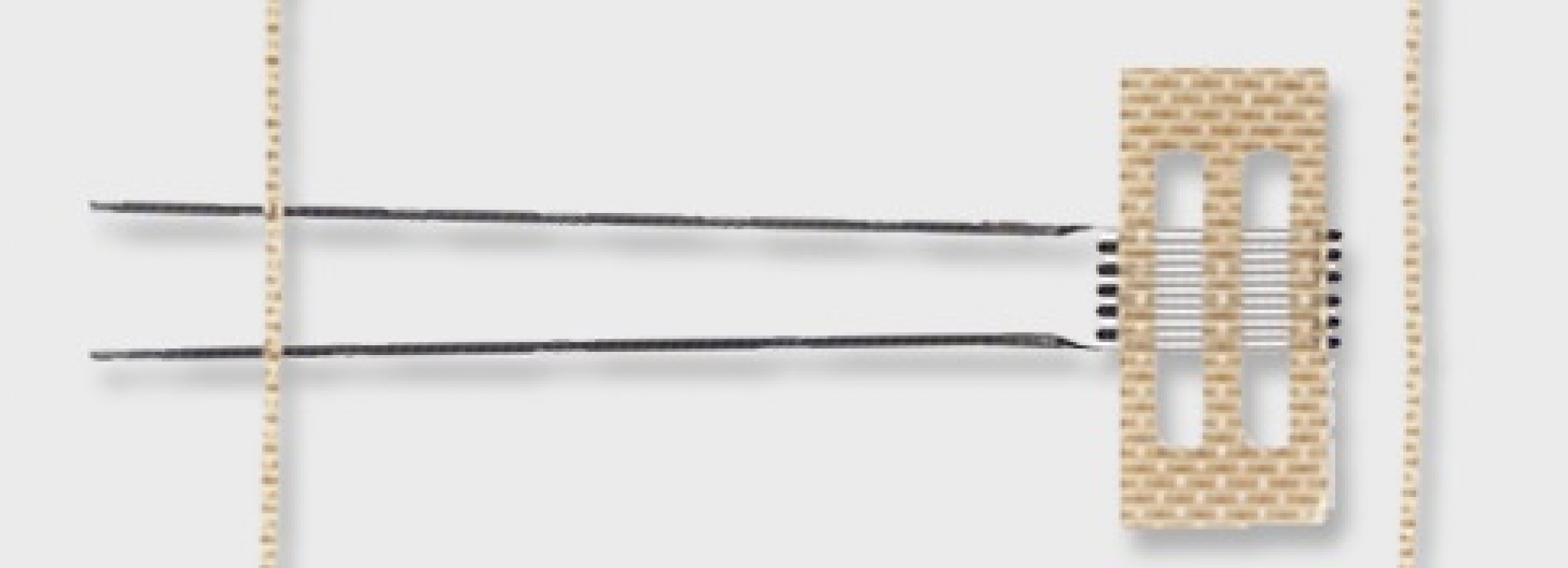

Estensimetri per alte temperature
