Sensore forza miniaturizzato con area sensibile da 3,8 mm

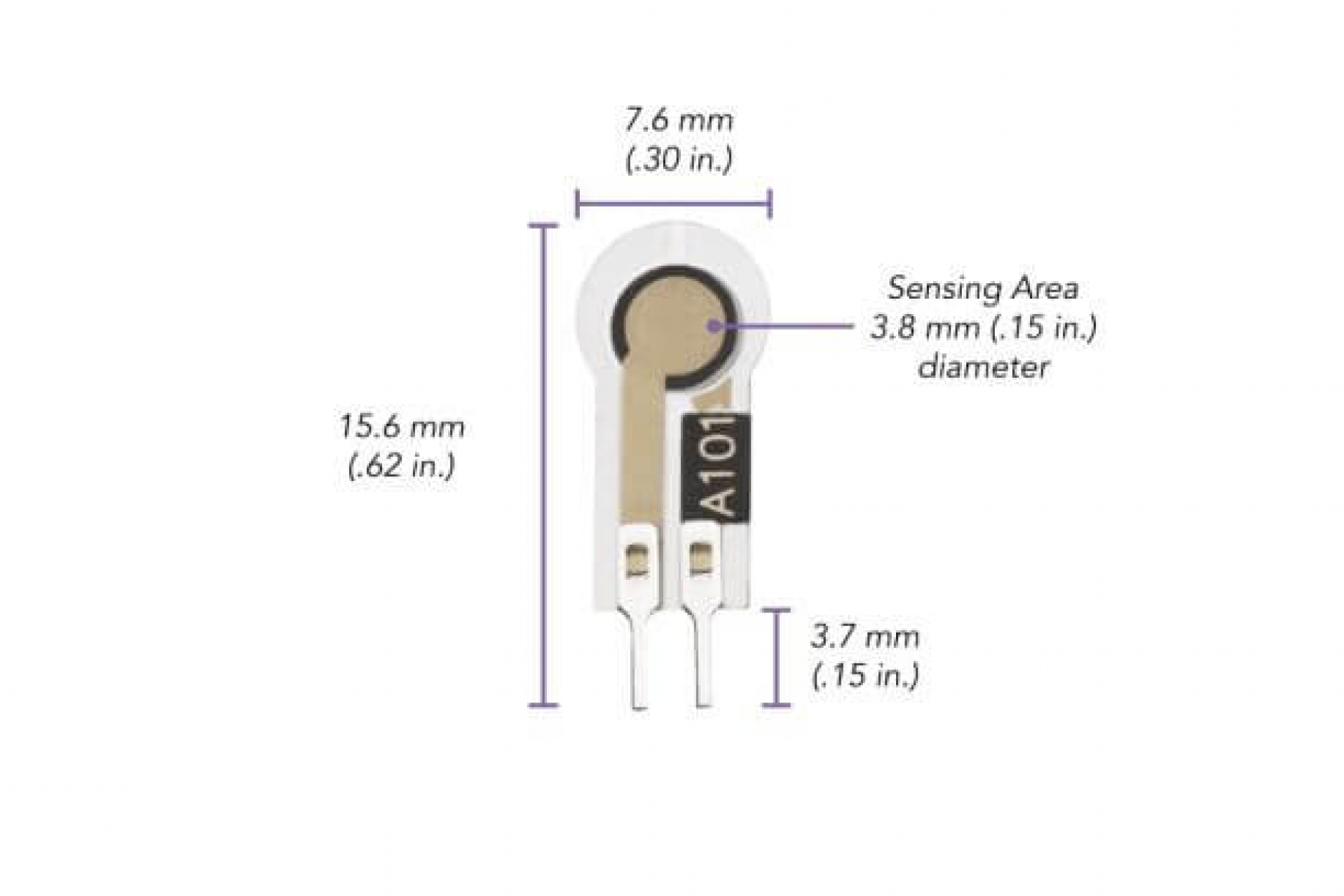

Con una lunghezza complessiva di 15,7 mm e un connettore a 2 pin maschio con passo 2,54 mm, l'A101 si innesta direttamente su circuiti standard e su substrato in poliestere mantiene la flessibilità necessaria per adattarsi a superfici non piane. I campi di misura standard sono 18 N e 44 N, ma il range utile non è fisso: abbassando la tensione di pilotaggio e riducendo la resistenza di retroazione si estende la misura verso forze superiori, mentre l'operazione inversa aumenta la sensibilità sulle forze deboli. Questa regolabilità del fondo scala rende un unico codice adatto a fasi diverse dello sviluppo, dal prototipo alla produzione.

Le prestazioni tipiche - rilevate con circuito a operazionale - riportano linearità entro ±3% del fondo scala, ripetibilità inferiore a ±2,5%, isteresi sotto il 4,5% e deriva inferiore al 5% per tempo logaritmico. Il tempo di risposta inferiore a 5 µs consente di rilevare impatti e transitori rapidi, mentre la durabilità dichiarata supera i 3 milioni di attuazioni a carico perpendicolare. L'intervallo operativo va da -40 a 60 °C con una sensibilità termica di 0,36%/°C, valore da compensare nelle applicazioni con gradienti significativi.

Il modello nasce per volumi elevati e per l'incorporazione in prodotto finito: rilevamento di contatto, verifica di serraggio, retroazione tattile su interfacce compatte. Va tenuto presente che questo formato non rientra tra quelli supportati dai kit di sviluppo della gamma, pur condividendone materiali e formulazione dell'inchiostro conduttivo. Per la scelta all'interno della famiglia e per il dimensionamento del condizionamento del segnale, i nostri ingegneri affiancano il progettista già in fase di layout: trovi i formati alternativi nella panoramica dei sensori resistivi flessibili.
