La SB2I-ATEX porta la misura biassiale di inclinazione nelle atmosfere potenzialmente esplosive. Due sensori indipendenti e due condizionatori 4-20 mA a due fili sono racchiusi in una custodia di alluminio pressofuso IP67, certificata ATEX secondo la direttiva 2014/34/UE per gas e polveri.

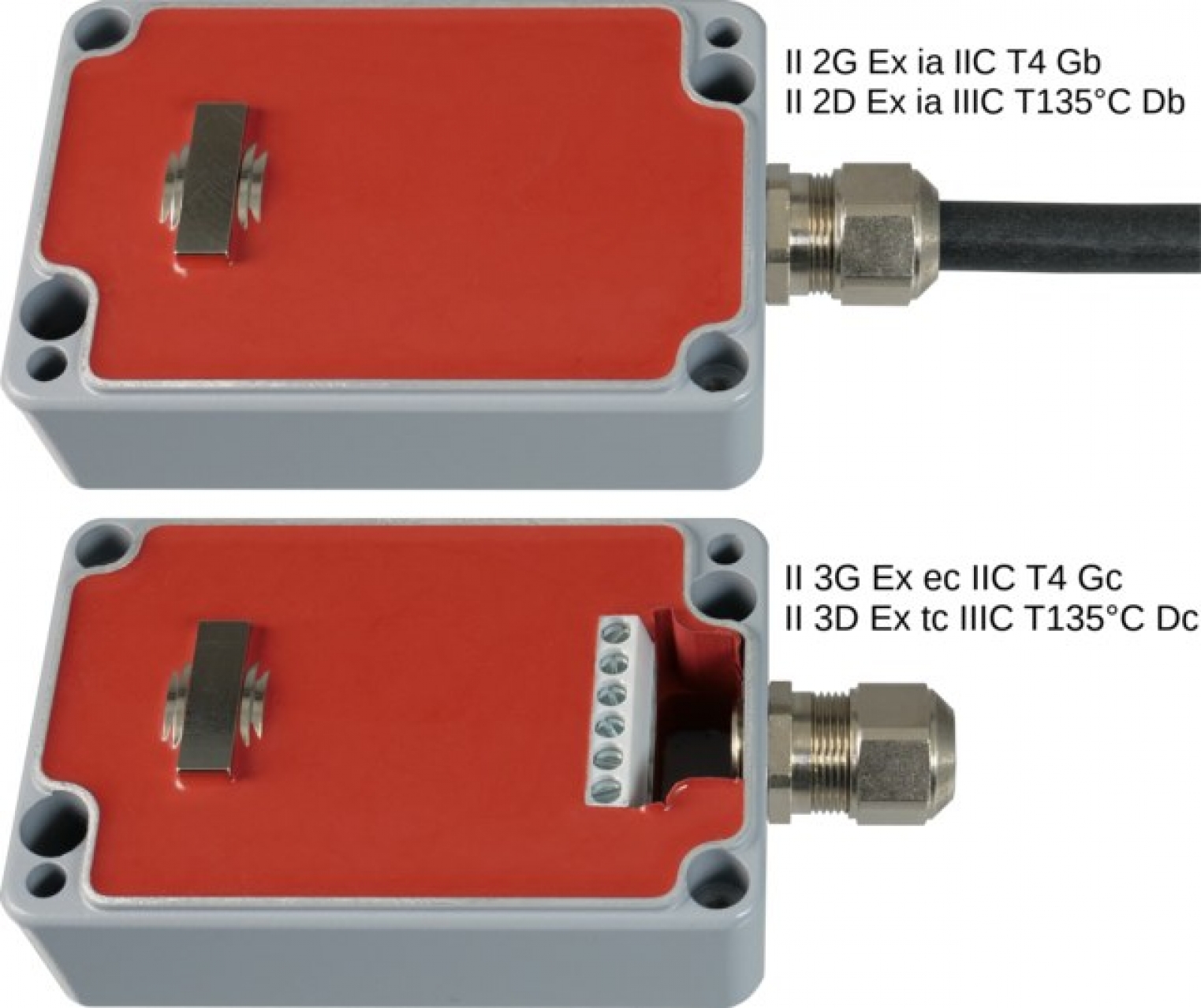

La certificazione è disponibile in due esecuzioni. Per le zone 1 e 21 la sensor box è a sicurezza intrinseca, con marcatura II 2 G Ex ia IIC T4 Gb e II 2 D Ex ia IIIC T135°C Db e parametri di ingresso per canale Ui 30 V, Ii 78 mA, Ci 24 nF e Li 66 µH. Per le zone 2 e 22 la marcatura è II 3 G Ex ec IIC T4 Gc e II 3 D Ex tc IIIC T135°C Dc, con valori nominali per canale di 30 V e 40 mA.
Dal punto di vista della misura, la SB2I-ATEX ospita sensori delle serie N e NB oppure accelerometri, in più direzioni di misura. Ogni canale fornisce 12 mA in posizione di zero, con zero, amplificazione e frequenza di taglio del filtro passa-basso regolabili. I due canali sono isolati elettricamente tra loro e dalla custodia, e accettano una tensione ai morsetti da 10 a 30 V con carico fino a 500 Ω a 24 V.
La sensor box è ordinabile anche con un solo canale, in funzione del sensore installato. La custodia pesa circa 340 g, si monta in qualsiasi posizione e lavora da -40 a +85 °C. Il cavo entra tramite pressacavo metallico M16 x 1,5. Su richiesta sono disponibili campi di misura speciali, cablaggi personalizzati e compensazione individuale della deriva di offset e sensibilità.
Gli impieghi tipici sono l'offshore, le miniere, gli impianti petrolchimici e le applicazioni agricole con presenza di polveri. Fuori dalle zone classificate si utilizza la versione standard a due canali; per il quadro generale si veda il principio capacitivo e criteri di scelta dell'inclinometro.
Serie N, NB e accelerometri serie B e BDK
2, isolati tra loro (ordinabile anche con 1 canale)
In funzione del sensore installato
2 x 4-20 mA a due fili, 12 mA in posizione di zero
10-30 V
500 Ω con alimentazione a 24 V
Minima 2,1-3,5 mA, massima 22-26 mA
EPS 18 ATEX 1 016 X
II 2 G Ex ia IIC T4 Gb
II 2 D Ex ia IIIC T135°C Db
Ui 30 V, Ii 78 mA, Ci 24 nF, Li 66 µH per canale
EPS 18 ATEX 1 017 X
II 3 G Ex ec IIC T4 Gc
II 3 D Ex tc IIIC T135°C Dc
EN IEC 60079-0, EN IEC 60079-7, EN 60079-11, EN 60079-31
Passa-basso attivo del 3° ordine, frequenza di taglio regolabile
Alluminio pressofuso
IP67
M16 x 1,5 metallico, serraggio 8-10 mm
da -40 a +85 °C
circa 340 g
Esistono due esecuzioni certificate. Per le zone 1 e 21 il certificato è EPS 18 ATEX 1 016 X, con marcatura II 2 G Ex ia IIC T4 Gb e II 2 D Ex ia IIIC T135°C Db. Per le zone 2 e 22 il certificato è EPS 18 ATEX 1 017 X, con marcatura II 3 G Ex ec IIC T4 Gc e II 3 D Ex tc IIIC T135°C Dc.
Nell'esecuzione per zone 1/21 i valori massimi per canale sono Ui 30 V, Ii 78 mA, Ci 24 nF e Li 66 µH. Nell'esecuzione per zone 2/22 i valori nominali per canale sono 30 V e 40 mA. Sono i dati da considerare nella scelta di barriere o isolatori e nel dimensionamento del circuito.
La sensor box è conforme alla direttiva 2014/34/UE e alle norme EN IEC 60079-0:2018, EN IEC 60079-7:2015/A1:2018, EN 60079-11:2012 ed EN 60079-31:2014.
I dati di misura ed elettrici coincidono: due canali 4-20 mA isolati, tensione ai morsetti 10-30 V, carico fino a 500 Ω a 24 V. Cambiano la certificazione e il pressacavo, M16 x 1,5 con serraggio 8-10 mm al posto dell'M12. Per applicazioni fuori dalle zone classificate si usa la SB2I.
Sì, la XB-ATEX è una custodia in acciaio inox V4A a prova di esplosione (Ex db), con grado di protezione IP68 e resistenza a 30 bar, certificata anche per le miniere sotterranee.
