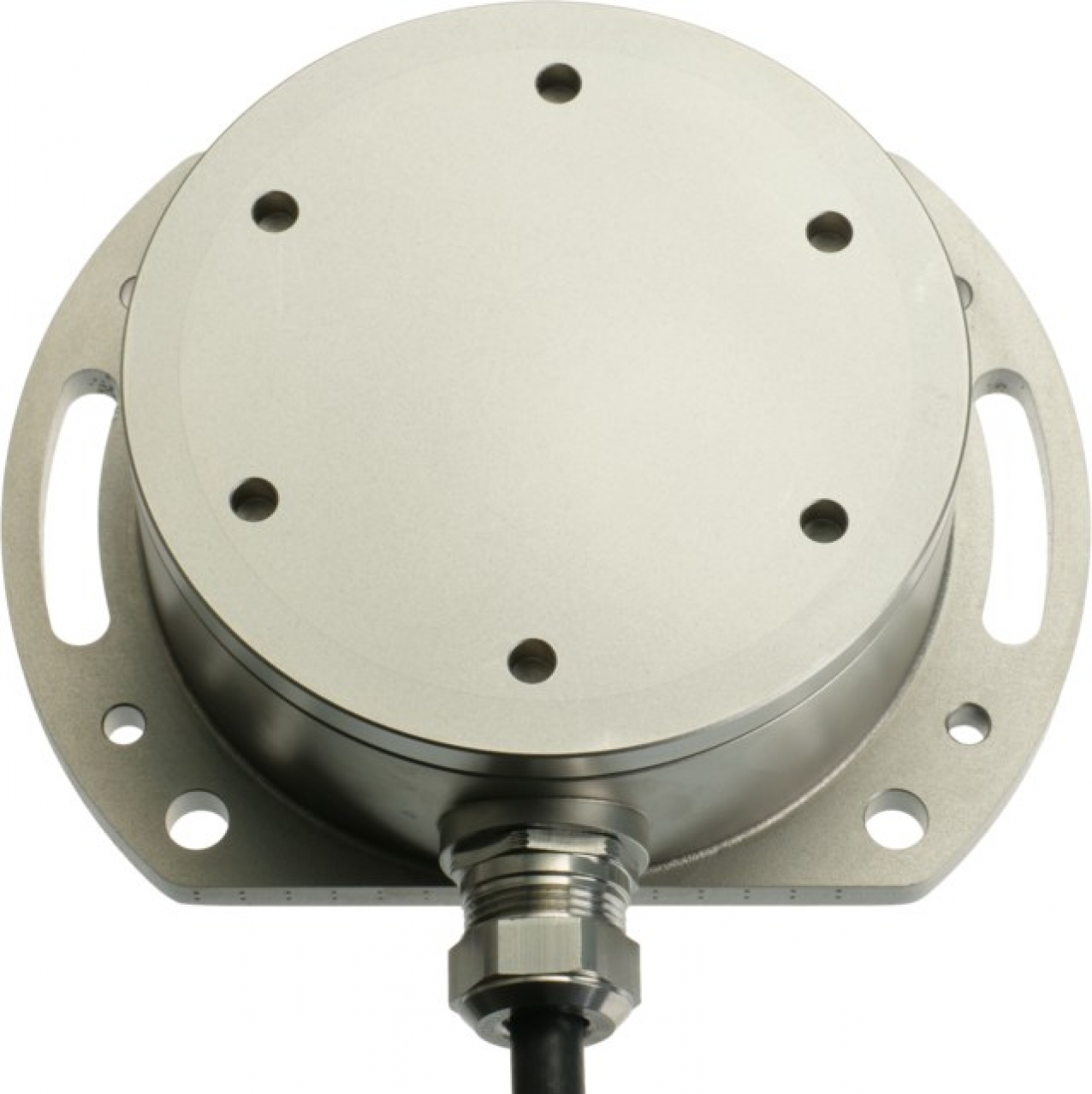

Sensor box in acciaio inox a prova di esplosione per gas, polveri e miniere

La marcatura copre tre ambiti: II 2G Ex db IIC T6 Gb per atmosfere con gas nelle zone 1 e 2, I M2 Ex db I Mb per le miniere sotterranee e II 2D Ex tb IIIC T85°C Db per le polveri nelle zone 21 e 22. Il riferimento normativo comprende EN 60079-0 ed EN 60079-1. I limiti elettrici prevedono una tensione fino a 30 V e una dissipazione massima di 8 W, e ogni esemplare è sottoposto a collaudo individuale da parte di un fornitore di servizi esterno. Il certificato di riferimento è EPS 18 ATEX 1 007 X.

Le configurazioni sono le stesse della serie in acciaio inox: XB1I, XB2I e XB3I con uscite 4-20 mA, XB1U, XB2U e XB3U con uscite 0,5-4,5 V, XB1S, XBS1U e XB360. I dati elettrici corrispondono a quelli delle sensor box in alluminio di pari configurazione, mentre campo di misura e risoluzione dipendono dai sensori installati.

La custodia resiste a una pressione di 30 bar, pesa da 2,7 a 3,1 kg e lavora da -40 a +60 °C. Il cavo, di tipo ÖLFLEX® PETRO FD 865 CP con lunghezza minima di 1 m, entra da un pressacavo ATEX M16 x 1,5 in acciaio inox con serracavo integrato; il coperchio va serrato da 30 a 50 N·m. Su richiesta sono disponibili campi di misura speciali e cablaggi personalizzati.

Le applicazioni tipiche sono l'offshore, le miniere, gli impianti petrolchimici e le applicazioni agricole con presenza di polveri. Per la sicurezza intrinseca in custodia di alluminio si può valutare la versione biassiale ATEX a loop di corrente; per ambienti non classificati c'è la versione inox standard; per il quadro generale si veda il principio capacitivo e criteri di scelta dell'inclinometro.
