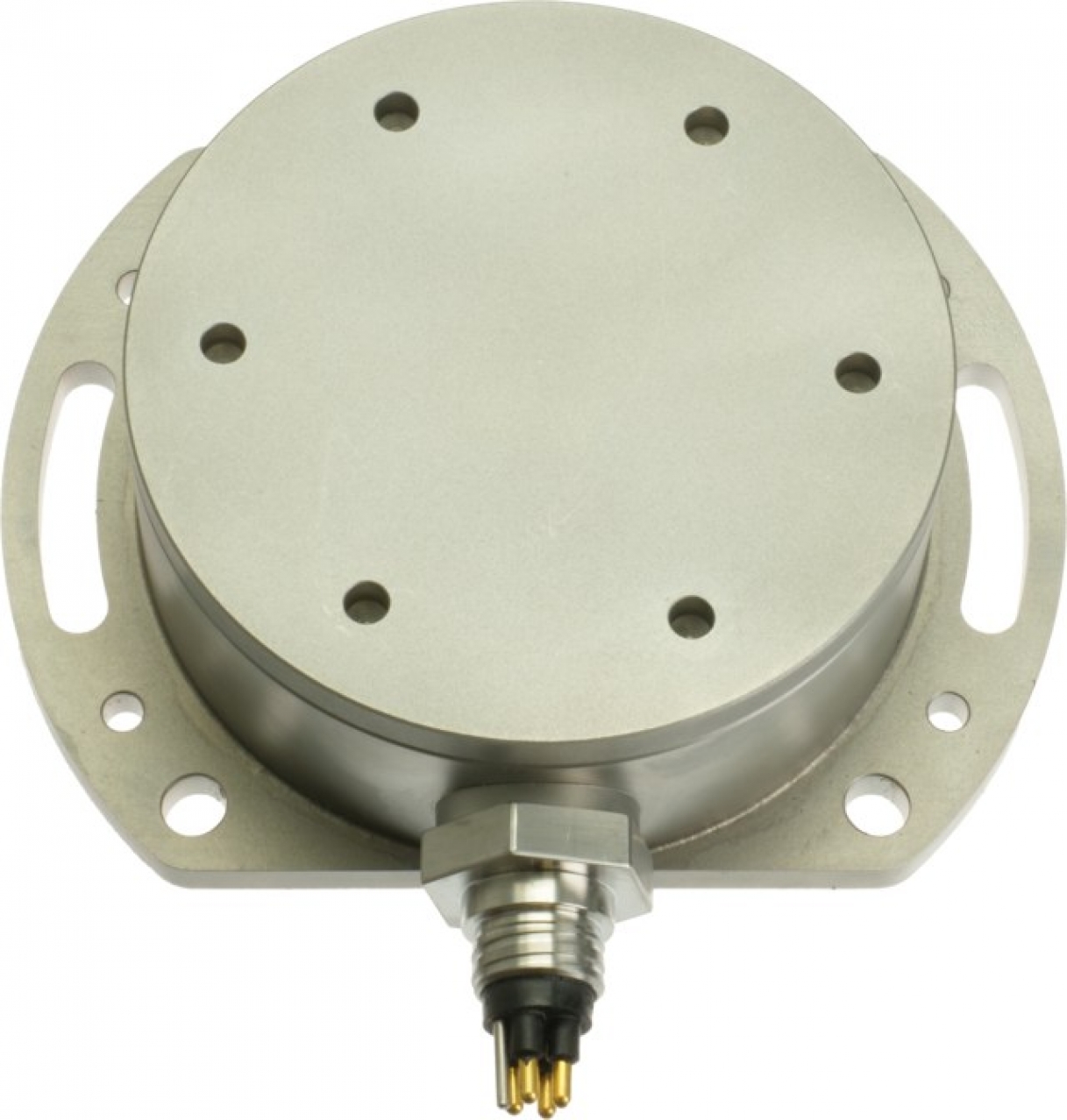

La Serie XB trasferisce l'elettronica delle sensor box in alluminio in una custodia extra robusta in acciaio inox V4A, resistente a pressione, acqua salata e corrosione. Con grado di protezione IP68/69 è pensata per media aggressivi, ambiente marino e impiego subacqueo.
La gamma riprende le configurazioni delle sensor box in alluminio: XB1I, XB2I e XB3I con uno, due o tre canali 4-20 mA; XB1U, XB2U e XB3U con uno, due o tre canali 0,5-4,5 V; XB1S con uscite di commutazione; XBS1U con servoinclinometro ±1°; XB360 con inclinometro digitale su 360°. I dati elettrici coincidono con quelli delle rispettive versioni in alluminio, mentre campo di misura e risoluzione dipendono dai sensori installati.
La custodia resiste a una pressione di 10 bar, 100 bar in opzione, e raggiunge i 1000 m di profondità con il connettore subacqueo Subconn®, collegabile anche sott'acqua. Il cavo entra da un pressacavo M16 x 1,5 in acciaio V4A con serracavo integrato e il coperchio va serrato con una coppia da 30 a 50 N·m.
Il campo di esercizio va da -40 a +85 °C e il peso da 2,7 a 3,1 kg a seconda della configurazione. Il montaggio è possibile in qualsiasi posizione. Su richiesta sono disponibili campo di temperatura esteso, campi di misura speciali, incapsulamento in silicone, cablaggi personalizzati e compensazione individuale di offset e sensibilità.
Le applicazioni tipiche sono l'offshore, le navi, le miniere, le macchine agricole e i sistemi di trasporto esposti agli agenti atmosferici. Per ambienti meno severi la versione in alluminio pressofuso offre le stesse funzioni con ingombro e peso minori; per il quadro generale si veda il principio capacitivo e criteri di scelta dell'inclinometro.
XB1I, XB2I, XB3I, XB1U, XB2U, XB3U, XB1S, XBS1U, XB360
±1°
In funzione dei sensori installati
Come le sensor box in alluminio di pari configurazione
0,5-4,5 V, 4-20 mA, commutazione o RS485 secondo il modello
Acciaio inox V4A
IP68/69
10 bar (100 bar opzionale)
1000 m di profondità con connettore Subconn®
M16 x 1,5 in acciaio V4A, serraggio 6-10,5 mm (connettore Subconn® opzionale)
30-50 N·m
da -40 a +85 °C (campo esteso opzionale)
da 2,7 a 3,1 kg secondo la configurazione
La custodia standard resiste a 10 bar. In opzione è disponibile l'esecuzione da 100 bar che, con il connettore subacqueo Subconn®, consente l'impiego fino a 1000 m di profondità.
Le versioni riprendono l'elettronica delle sensor box in alluminio: XB1I, XB2I e XB3I corrispondono a SB1I, SB2I e SBG3I; XB1U, XB2U e XB3U a SB1U, SB2U e SBG3U; XB1S alla SB1S, XBS1U alla SBS1U e XB360 alla SB360. I dati elettrici sono quelli della sensor box di pari configurazione.
Sì, con l'opzione Subconn® il connettore è collegabile anche sott'acqua. Nell'esecuzione standard il cavo entra da un pressacavo M16 x 1,5 in acciaio V4A con serraggio da 6 a 10,5 mm.
La custodia è in acciaio inox V4A, resistente ad acqua salata e corrosione, con grado di protezione IP68/69. Il coperchio va serrato con una coppia da 30 a 50 N·m e il campo di esercizio standard va da -40 a +85 °C, con campo esteso disponibile su richiesta.
Sì, la XB-ATEX è certificata per gas e polveri nelle zone 1, 2, 21 e 22 e per le miniere sotterranee, con resistenza a 30 bar.
